106

данные калибровки из заводской калибровки. Таким образом, проведение измерений возможно лишь

с ограниченной точностью, т.к. параметры реальной измерительной установки не учитываются. По

этой причине в строке состояния прибора выводится надпись "(Uncal)".

6. Нормирование отражения от порта 1 (КЗ):

Измерительный порт 1 калибруется для проведения измерения характеристик

отражения (S11). Процедура калибровки требует подсоединения только

короткозамкнутой калибровочной меры. При последующих измерениях

развязка между измерительными портами не учитывается, а возможное

взаимное влияние каналов между измерительными портами в измерительной

установке не устраняется.

П р и м е ч а н и е – При выборе других измерений применимы рекомендации для отражения от

порта 1.

7. Нормировка отражения порта 2 (короткозамкнутый):

Измерительный порт 2 калибруется для проведения измерения характеристик

отражения (S22). Процедура калибровки требует подсоединения только

короткозамкнутой калибровочной меры. При последующих измерениях

развязка между измерительными портами не учитывается, а возможное

взаимное влияние каналов между измерительными портами в измерительной

установке не устраняется.

П р и м е ч а н и е – При выборе других измерений применимы рекомендации для отражения от

порта 2.

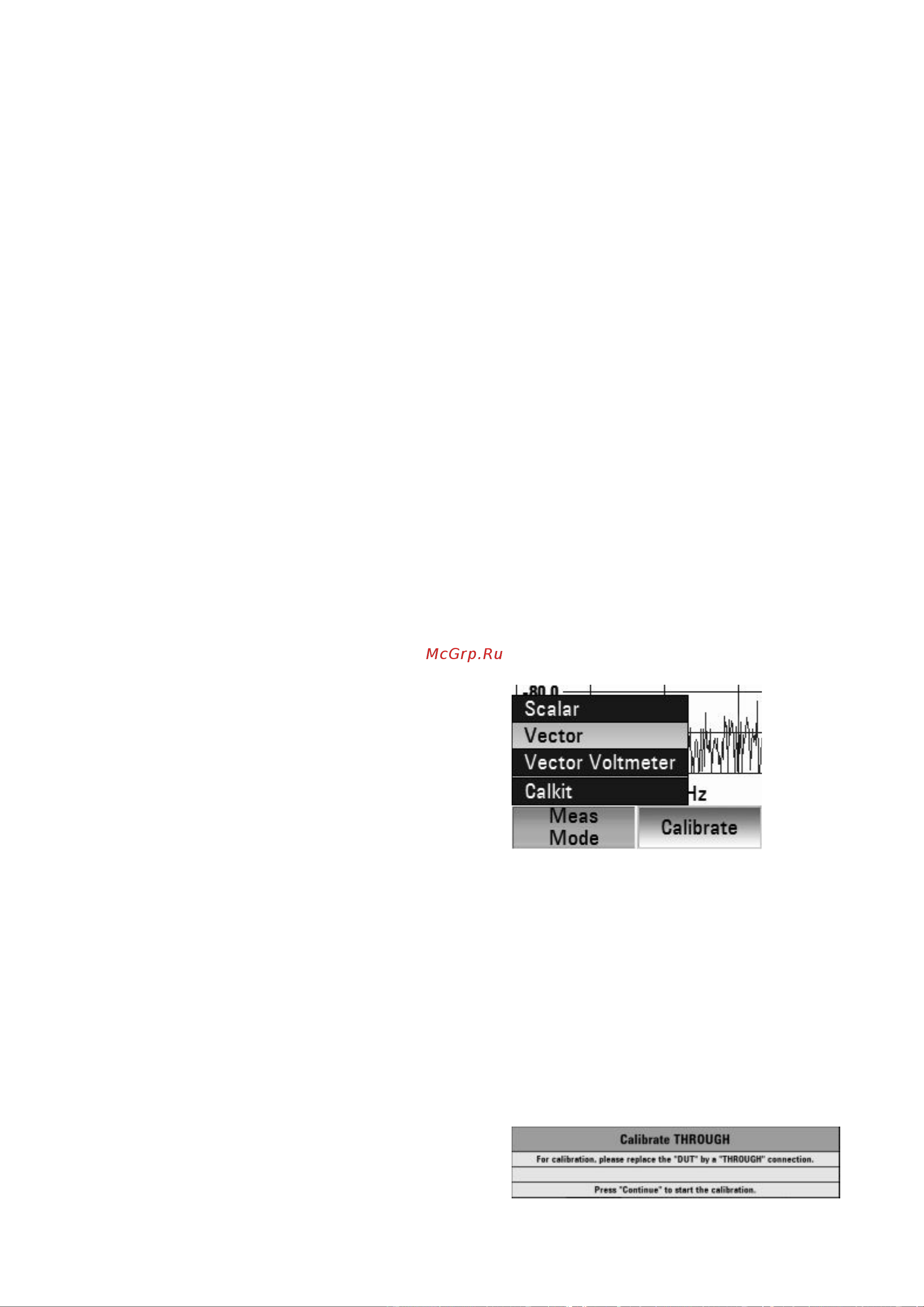

8.18.1.O Векторные измерения характеристик передачи

Включение векторного измерения:

Нажать клавишу

MODE

- Нажать функциональную клавишу

NETWORK ANALYZER.

- Используя клавиши курсора или

поворотную ручку, выбрать пункт

VECTOR из меню MEAS MODE.

- Подтвердить выбор нажатием

клавиши ENTER или функциональной

клавиши MEAS MODE.

Калибровка измерения:

Перед тем, как откалибровать анализатор спектра R&S FSH, необходимо

задать нужную центральную частоту и полосу обзора. Если их задать позднее, то

калибровочные значения будут потеряны и измерения необходимо будет

откалибровать заново.

П р и м е ч а н и е – Калибровка остается действительной, если начальная, конечная,

центральная частоты и полоса обзора были изменены позднее внутри откалиброванного диапазона

частот. В этом случае, анализатор спектра R&S FSH интерполирует данные коррекции между

опорными точками калибровки. Анализатор R&S FSH сохраняет данные калибровки, но в верхнем

правом углу экрана отображается надпись "(APPROX)" для индикации возможного увеличения

погрешности измерения.

Нажать клавишу

MEAS

- Нажать функциональную клавишу

CALIBRATE.

- Используя поворотную ручку, выбрать
