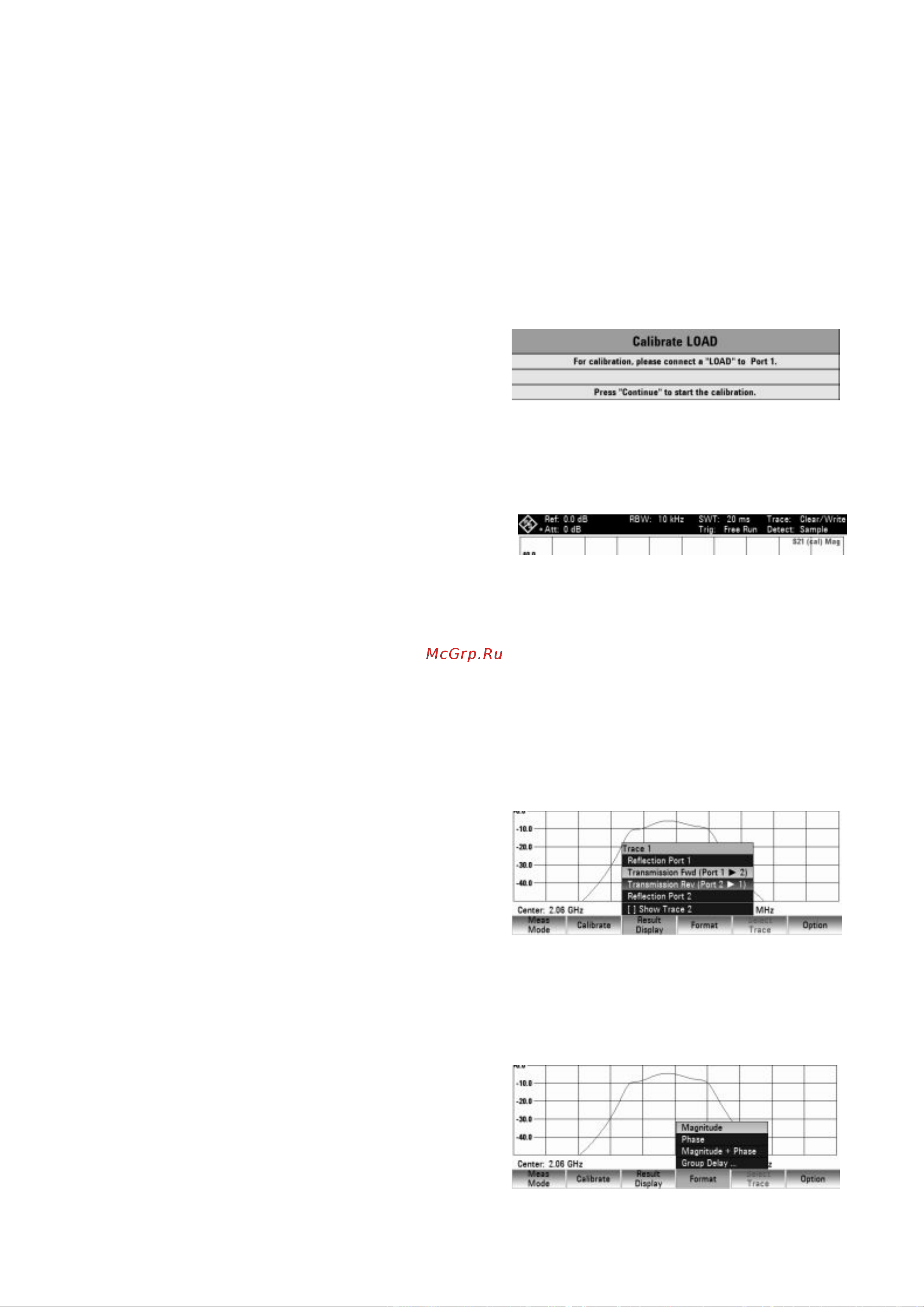

107
TRANSMISSION FWD (PORT1 -> 2) и
подтвердить выбор нажатием клавиши
ENTER или функциональной клавиши
CALIBRATE.
Для калибровки измерения характеристики передачи необходимо, чтобы ВЧ-
вход анализатора был соединен с выходом следящего генератора.
- Соединить ВЧ-вход R&S FSH напрямую с выходом следящего генератора,
минуя ИУ.
- Нажать функциональную клавишу CONTINUE для запуска калибровки.
- Калибровка может быть прервана нажатием функциональной клавиши
CANCEL.
Затем анализатор спектра R&S FSH
производит запрос о необходимости
ограничить выход следящего генератора
импедансом 50 Ом.
- Подключить к выходу генератора
нагрузку 50 Ом.
- Нажать функциональную клавишу
CONTINUE.
По окончании калибровки в строке
состояния появляется надпись (Cal),
показывая, что анализатор спектра
R&S FSH произвел векторную калибровку
для измерения характеристики передачи.
Настройка отображения результатов
Анализатор R&S FSH позволяет выбрать для отображения различные
результаты измерения. Пользователь может выбрать между отражением от порта 1
и порта 2 (REFLECTION PORT 1 или REFLECTION PORT 2) или передачей сигнала в
прямом или обратном направлении (TRANSMISSION FWD (PORT 1->2) или
TRANSMISSION REV (PORT1->2)).
По умолчанию анализатор R&S FSH отображает характеристику передачи
сигнала в обратном направлении (порт 2 -> порт 1)
- Нажать функциональную клавишу
RESULT DISPLAY.
- Используя клавиши курсора или
поворотную ручку, выбрать нужное
отображение результата и
подтвердить выбор нажатием клавиши
ENTER или функциональной клавиши
RESULT DISPLAY.
Теперь на экране анализатора R&S будет отображаться выбранный результат
измерения.
8.18.1.P Измерение АЧХ
Подсоединить ИУ между выходом
следящего генератора и ВЧ-входом.
- Нажать функциональную клавишу
FORMAT.
- Используя поворотную ручку или
клавиши курсора, выбрать пункт меню
MAGNITUDE и подтвердить выбор
