112
- Подтвердить выбор нажатием
клавиши ENTER или функциональной
клавиши MEAS MODE.

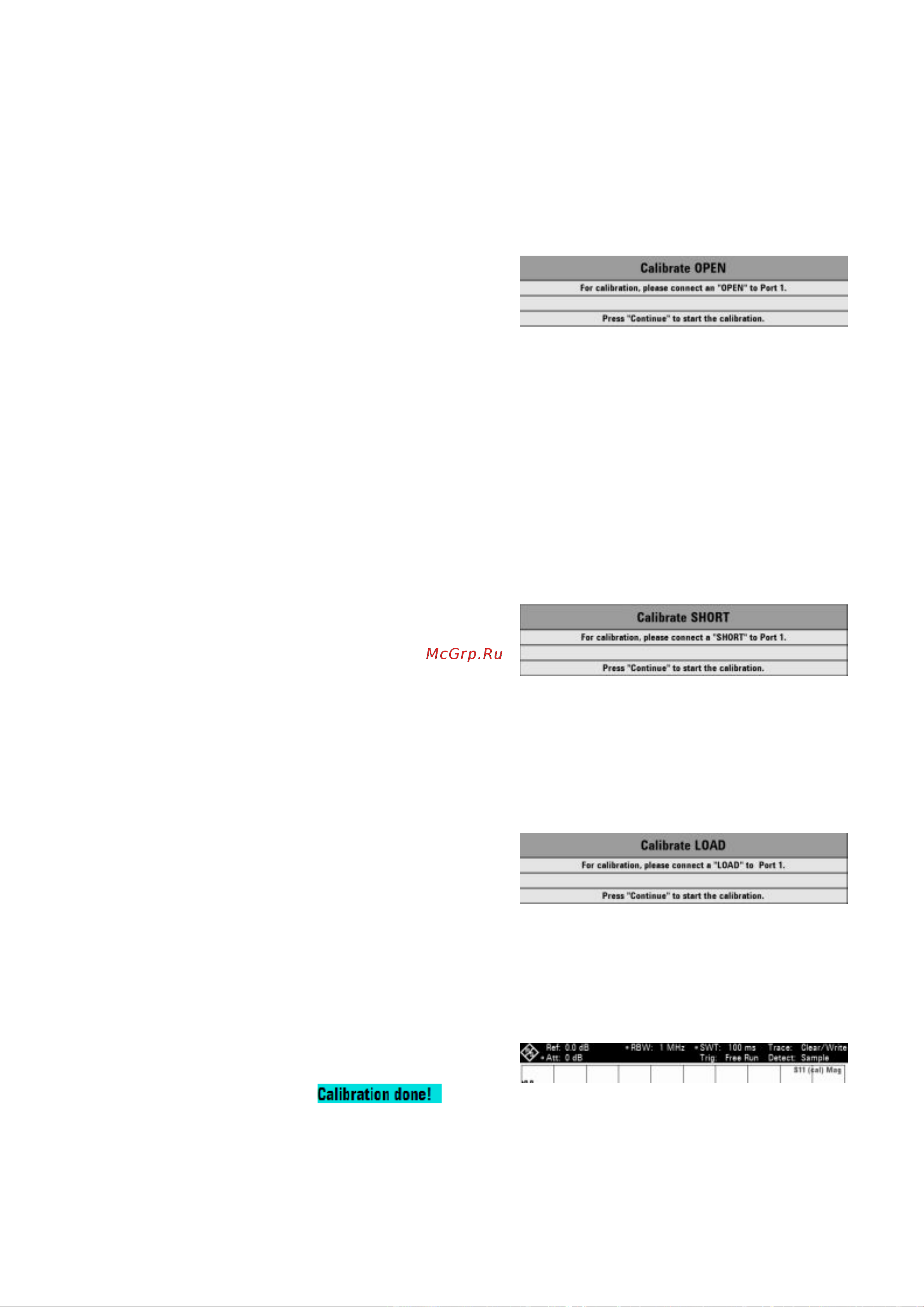

Калибровка:
Перед тем, как откалибровать анализатор спектра R&S FSH, необходимо
задать нужную центральную частоту и диапазон. Если их задать позднее, то
калибровочные значения будут потеряны и измерения необходимо будет
откалибровать заново.
- Нажать функциональную клавишу
CALIBRATE.
- Используя клавиши курсора или
поворотную ручку, выбрать
REFLECTION PORT 1 и подтвердить
нажатием функциональной клавиши
CALIBRATE.
На экране отобразится сообщение, запрашивающее, чтобы на
измерительном входе в разомкнутую цепь был ХХ (Open).
- На конце измерительного входа КСВН-моста или измерительного кабеля
установить разомкнутую цепь (ХХ).
- Запустить калибровку разомкнутой цепи нажатием функциональной клавиши
CONTINUE.
- Калибровка может быть прервана в любой момент с помощью
функциональной клавиши CANCEL.
Когда калибровка разомкнутой цепи
закончена, анализатор спектра R&S FSH
выводит сообщение, запрашивающее,
чтобы на измерительном входе было КЗ.
- На конце измерительного входа КСВН-
моста или измерительного кабеля
установить замкнутую цепь (КЗ).
- Запустить калибровку
короткозамкнутой цепи нажатием
функциональной клавиши CONTINUE.
На третьем шаге калибровки следует
подсоединить измерительный порт к
сопротивлению 50 Ом.
- На конце измерительного входа КСВН-
моста или измерительного кабеля
установить сопротивление 50 Ом.
- Запустить калибровку нагруженной
цепи нажатием функциональной
клавиши CONTINUE.
После завершения калибровки на
экран R&S FSH в течение 3 секунд
выводится сообщение
.
В строке состояния анализатора R&S FSH будет выводиться сообщение
"S11(Cal) Mag". Оно показывает, что анализатор спектра R&S FSH откалиброван
векторно для проведения измерений отраженного сигнала.
