113
Калибровка измерений параметров отражения остается действительной до тех
пор, пока на R&S FSH не изменятся центральная частота или полоса обзора (таким
образом, что новая полоса обзора выйдет за пределы откалиброванного диапазона
частот). Если калибровка становится недействительной, то в верхнем правом углу
экрана будет выводиться надпись Uncal .
Если опорный уровень изменен (клавиша AMPT, функциональная клавиша REF
LEVEL) после калибровки, то стоит ожидать большей погрешности измерений.
Анализатор R&S FSH сохраняет данные калибровки, но отображает в строке
состояния надпись "(Interp)" для индикации возможного увеличения погрешности
измерения.
Изменение времени развертки не влияет на измерение отраженного сигнала.

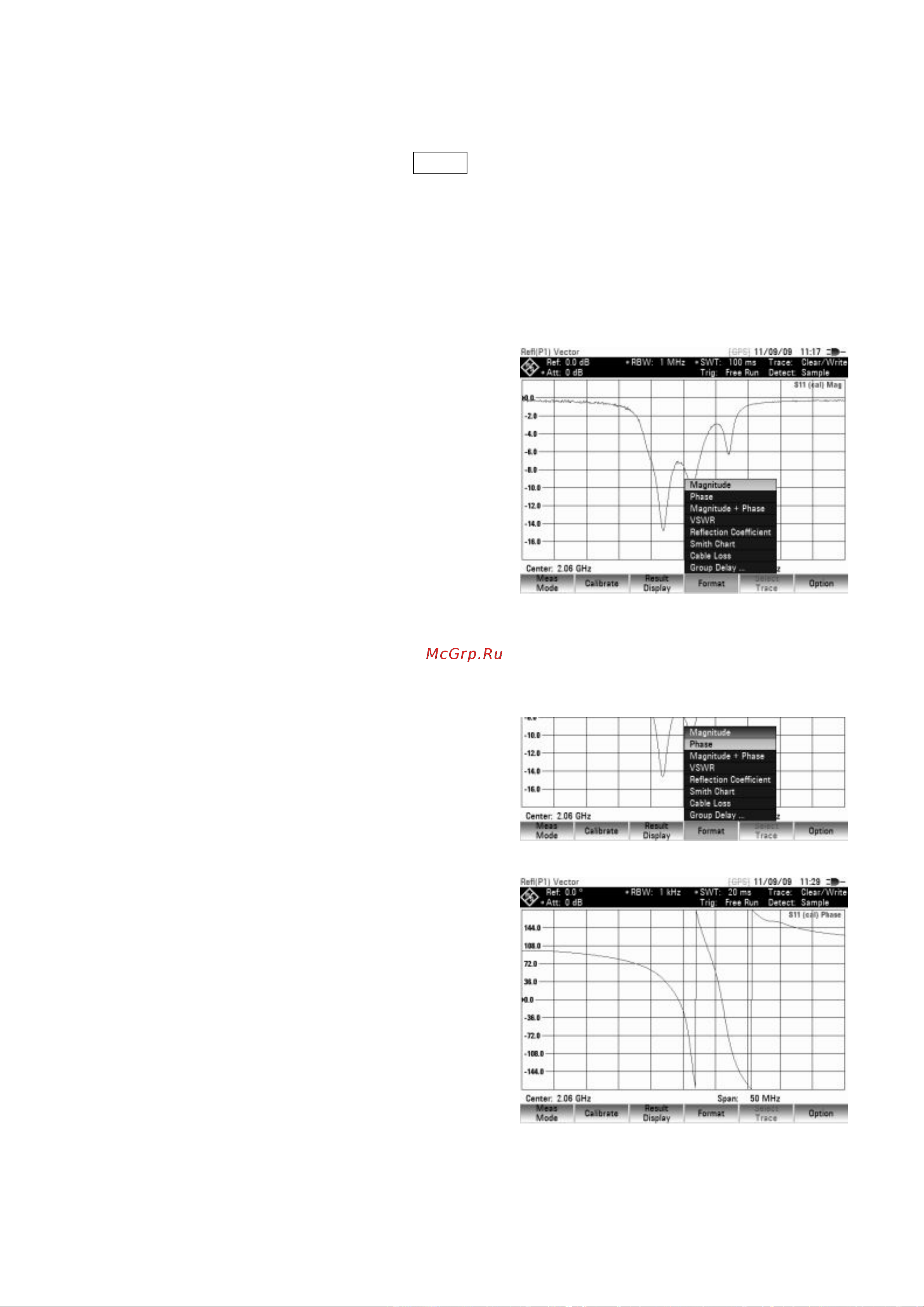

8.18.O.P Измерение амплитуды отраженного сигнала
Соединить ИУ с измерительным портом
КСВН-моста.
- Нажать функциональную клавишу
FORMAT.
- Используя поворотную ручку или
клавиши курсора, выбрать пункт
MAGNITUDE из меню и подтвердить
выбор нажатием функциональной
клавиши FORMAT или клавиши ENTER.
На экран будет выведен модуль потерь
на отражение в верхней части дисплея.
Изменение единиц отображения и
масштаба отображения описано в разделе
"Скалярное измерение отраженного
сигнала".
8.18.O.4 Изменение фазы отраженного сигнала
- Нажать функциональную клавишу
FORMAT.
- Используя поворотную ручку или
клавиши курсора, выбрать пункт
PHASE из меню и подтвердить выбор
нажатием функциональной клавиши
FORMAT или клавиши ENTER.
На экране отобразится фазовые
характеристики ИУ как функцию частоты. В
строке состояния анализатора R&S FSH
появится надпись S11 (Cal) Phase. В стан-
дартном масштабе фаза может принимать
значения только между -200° и +200°.
П р и м е ч а н и е – в стандартном масштабе
диаграммы от -200° до +200° кривая отобразится
верно только в том случае, если разница между
двумя соседними точками измерения не превышает
180°.
Для получения дополнительной информации о масштабировании измерения
фазы следует обратиться к разделу "Измерение ФЧХ".
