115

В случае выбора потерь в кабеле (Cable Loss) показывается зависимость

ослабления от частоты сигнала в кабеле.

· В случае выбора групповой задержки (Group Delay) показывается время

распространения волны в устройстве.

· В случае выбора электрической длины (Electrical Length) показывается

электрическая длина ИУ. Для получения дополнительной информации по

данному виду измерения см. раздел "Измерение электрической длины при

измерении параметров передачи".

8.18.O.T Измерение электрической длины при измерении параметров

отражения

Для получения дополнительной информации следует обратиться к разделу

"Измерение электрической длины при измерении параметров передачи".

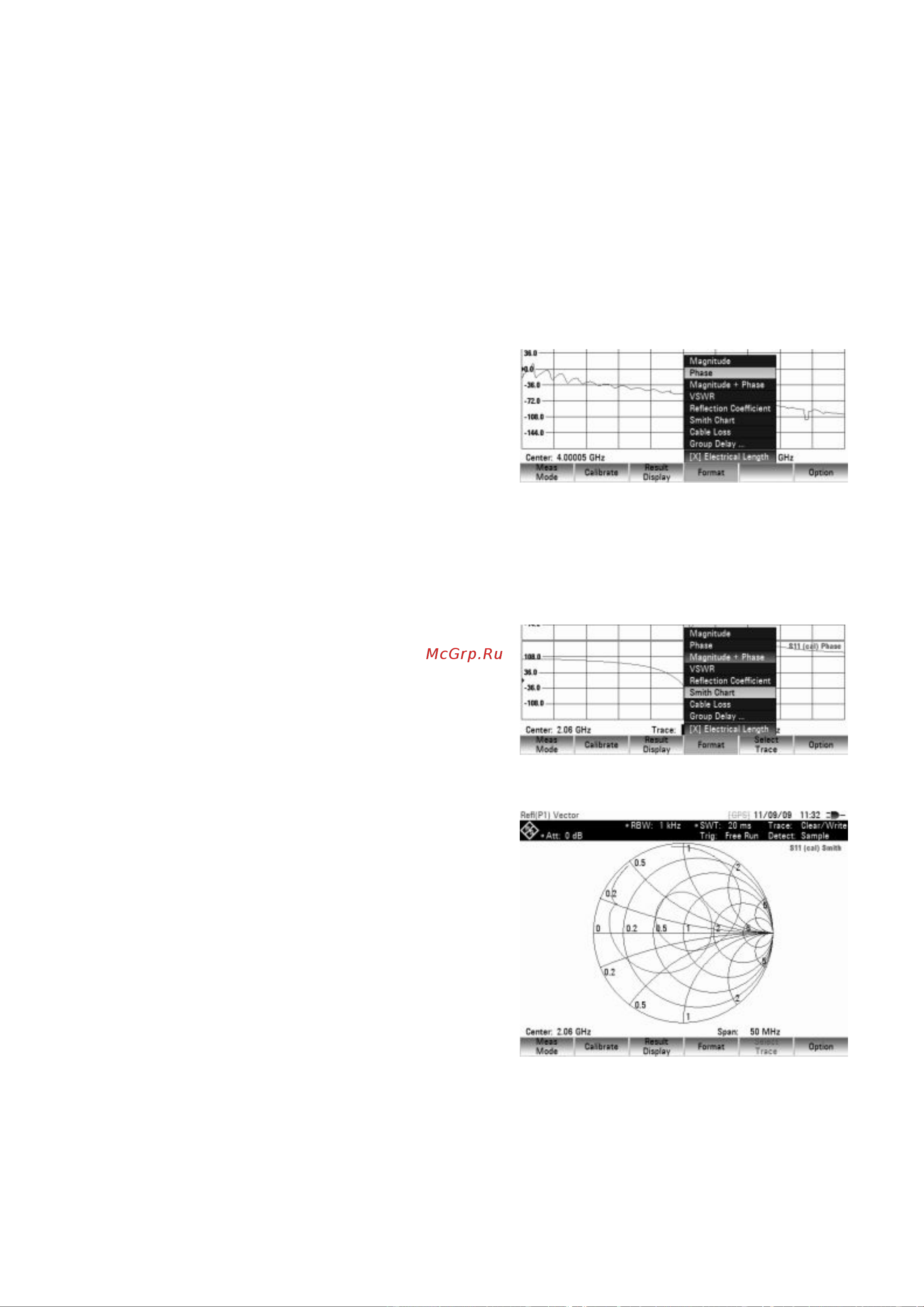

- Нажать функциональную клавишу

FORMAT.

- Используя поворотную ручку или

клавиши курсора, выбрать пункт

ELECTRICAL LENGTH из меню и

подтвердить выбор нажатием

функциональной клавиши FORMAT

или клавиши ENTER.

На экране отобразится рассчитанная

электрическая длина.

8.18.O.8 Отображение параметров отражения на диаграмме Вольперта-

Смита

- Нажать функциональную клавишу

FORMAT.

- Используя клавиши курсора или

поворотную ручку, выбрать пункт

SMITH CHART из меню.

Подтвердить выбор нажатием

клавиши ENTER или повторным нажатием

функциональной клавиши MEAS MODE.

Анализатор спектра R&S FSH

отобразит отраженный сигнал ИУ на

диаграмме Вольперта-Смита.

Использование маркеров на диаграмме Вольперта-Смита:

Аналогично скалярным измерениям отображение диаграммы Вольперта-Смита

также поддерживает все функции маркеров (маркер, дельта-маркер, мульти-маркер

(также см. раздел "Использование маркеров"). Диаграмма Вольперта-Смита также

обеспечивает поддержку дополнительных форматов маркера для векторных

измерений отраженных сигналов.
