действовать следующим образом:

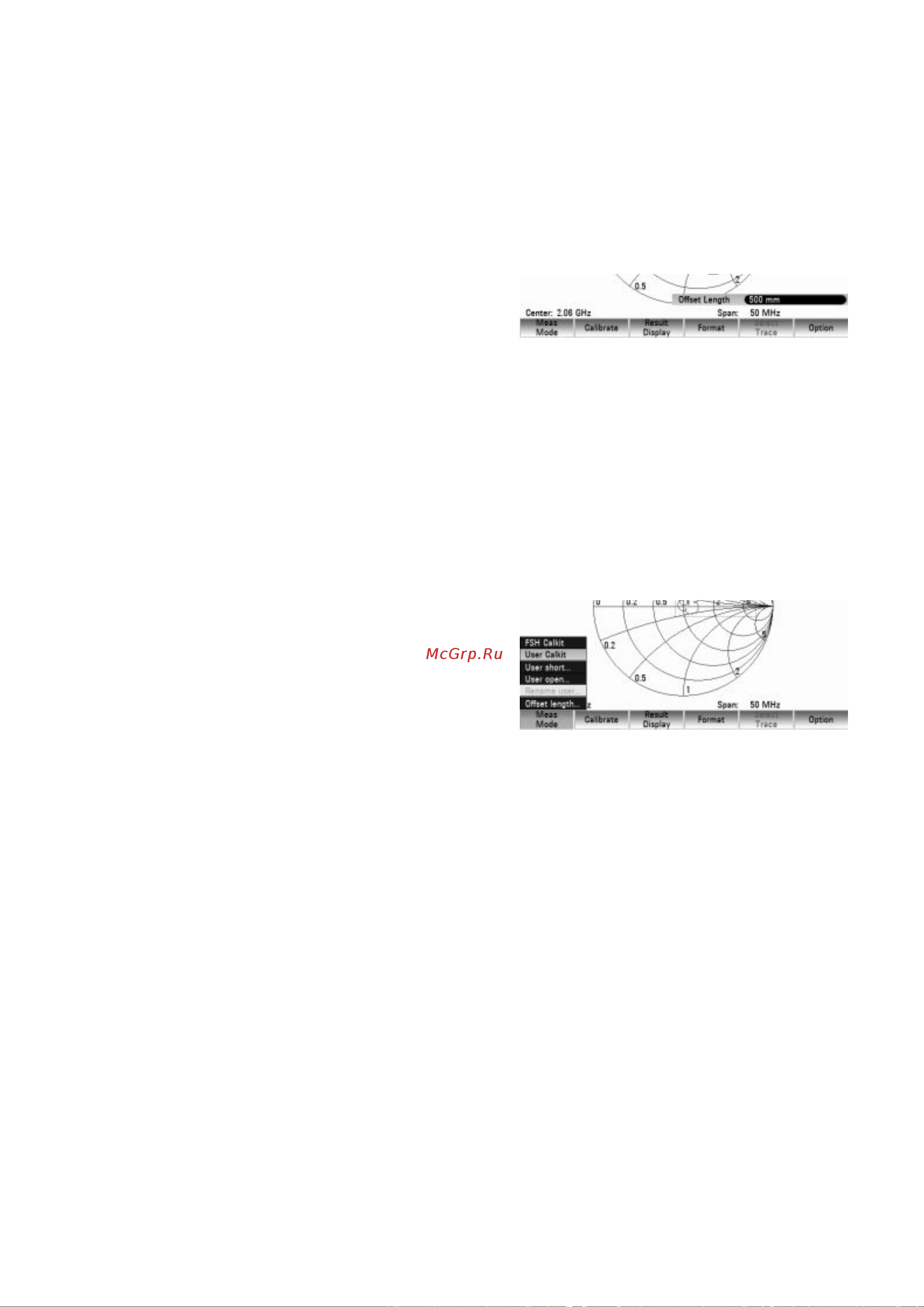

- Выбрать пункт OFFSET LENGTH… в
меню CALKIT, используя поворотную
ручку или клавиши курсора.
- Завершить выбор нажатием клавиши
ENTER или функциональной клавиши
MEAS MODE.
- Используя клавиши курсора или
поворотную ручку, изменить значение
для дополнительной электрической
длины кабеля, или адаптера, или
ввести значение с помощью цифровой
клавиатуры и завершить ввод
клавишей ENTER.
Теперь для фазовых измерений и на
диаграмме Вольперта-Смита учитывается
дополнительная электрическая длина.
Переименование калибровочной меры пользователя UpEo
Настройке калибровочной меры пользователя USER может быть присвоено
имя. Название, которое было введено для калибровочной меры пользователя USER,
затем отображается в строке состояния анализатора спектра R&S FSH (клавиша
SETUP) таким образом, что, к примеру, настройка и измерение могут быть
задокументированы одновременно.
- Выбрать пункт Rename USER в меню
CALKIT с помощью поворотной ручки
или клавиш со стрелками.
- Завершить выбор нажатием клавиши
ENTER или функциональной клавиши
MEAS MODE.
Откроется окно ввода названия
стандарта пользователя USER.
- Ввести название с помощью цифровой клавиатуры.
- Завершить ввод клавишей ENTER.
8.19 Векторный вольтметр
Данная функция доступна только для анализаторов спектра R&S FSH со
встроенным КСВН-мостом (модели 1309.6000.24 и 1309.6000.28) и вместе с опцией
векторного вольтметра (Vector Voltmeter) R&S FSH-K45.
Векторные вольтметры очень популярны и используются для простых
измерений отраженных (S
11
) и прямых (S
21
) сигналов. Генератор сигналов
генерирует немодулированный синусоидальный сигнал (одиночная частота).
Стандартными приложениями являются:
• Регулировка электрической длины кабелей, используя измерение S
11
• Тестирование антенных элементов фазовой антенной решетки относительно
эталонной антенны (измерение S
21
)
Благодаря функции VECTOR VOLTMETER, анализатор спектра R&S FSH
КСВН-мостом (модели 1309.6000.24 и 1309.6000.28) может заменить векторный
вольтметр, плюс к этому он делает источник сигнала, который обычно необходим,
излишним.
