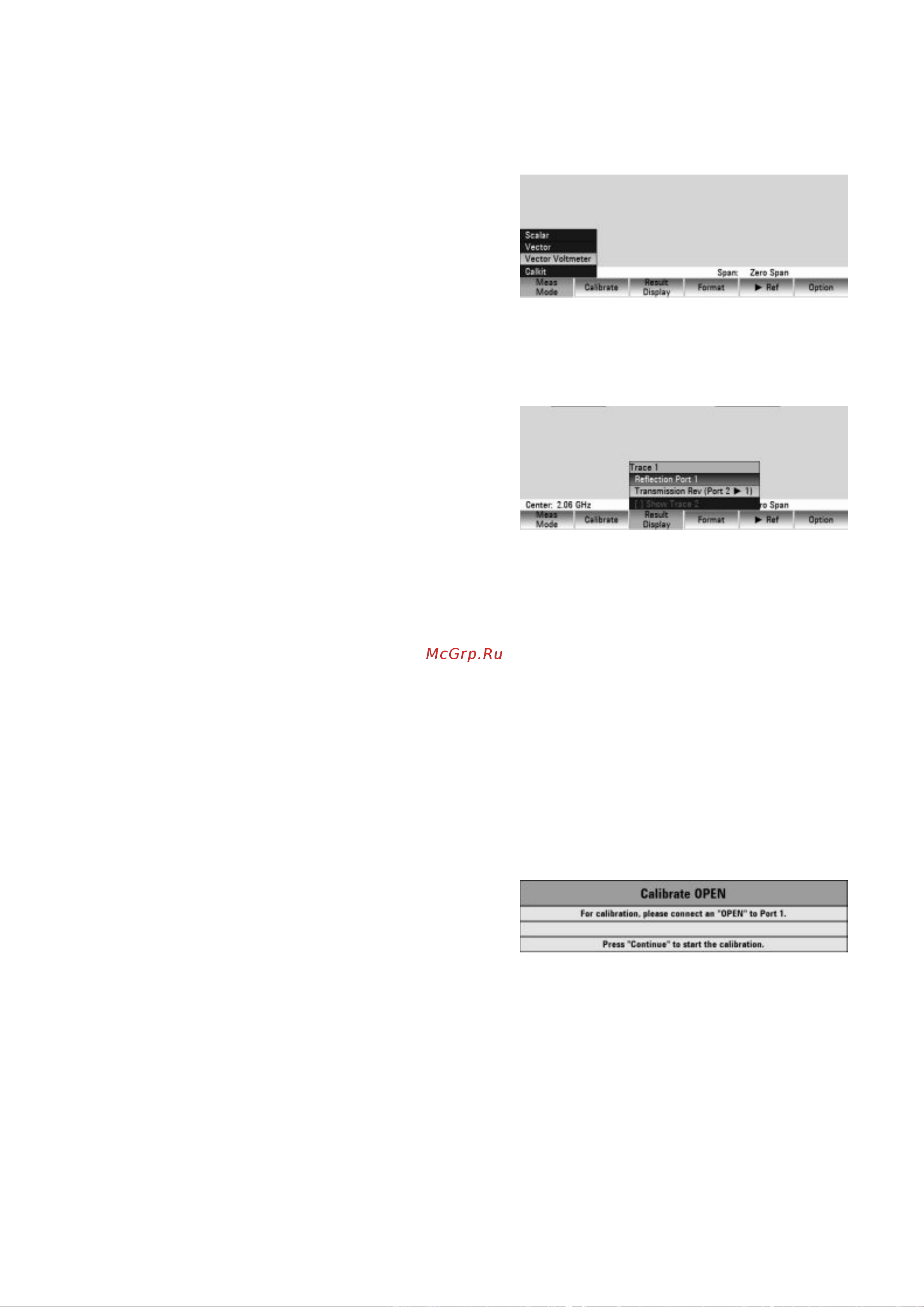

122
8.19.1 Измерение параметров отражения Ep
11
)
Последовательность действий:
-
Нажа
ть
клавишу MODE.
- Нажать функциональную клавишу
NETWORK ANALYZER.
- Нажать функциональную клавишу
MEAS MODE.
Откроется меню функции измерения.
- Выбрать пункт меню VECTOR
VOLTMETER с помощью клавиш со
стрелками или поворотной ручки и
завершить выбор нажатием клавиши
ENTER или функциональной клавиши
MEAS.
Анализатор спектра R&S FSH
включает следящий генератор и переходит
в режим ZERO SPAN. Настройки частоты и
уровня анализатора спектра сохраняются.
- Нажать функциональную клавишу
RESULT DISPLAY и выбрать
REFLECTION PORT 1 с помощью
клавиш со стрелками или поворотной
ручки и завершить выбор нажатием
клавиши ENTER или функциональной
клавиши RESULT DISPLAY.
Калибровка:
Измерительная установка должна быть откалибрована до проведения
измерений. Калибровка производится с нагрузками КЗ, ХХ и импедансом в 50 Ом в
точке, где будет происходить отражение сигнала.
Если для соединения ИУ и моста используется кабель, то калибровка на
измерительном конце кабеля. Перед калибровкой анализатора спектра R&S FSH
должна быть задана центральная частота. Изменение настроек после калибровки
делает недействительной калибровку и измерительная установка снова должна
быть откалибрована.
Последовательность действий:
- Нажать функциональную клавишу
CALIBRATE.
- Используя поворотную ручку или
клавиши со стрелками, выбрать
REFLECTION PORT 1 и подтвердить
выбор нажатием клавиши ENTER или
функциональной клавиши CALIBRATE.
Анализатор спектра R&S FSH напомнит пользователю о необходимости
установить ХХ (OPEN) на измерительном входе.
- Установить на измерительном входе моста или конце измерительного кабеля
ХХ-нагрузку.
- Запустить открытую калибровку нажатием функциональной клавиши
CONTINUE.
- Калибровка может быть прервана в любой момент функциональной клавишей
CANCEL.
