123

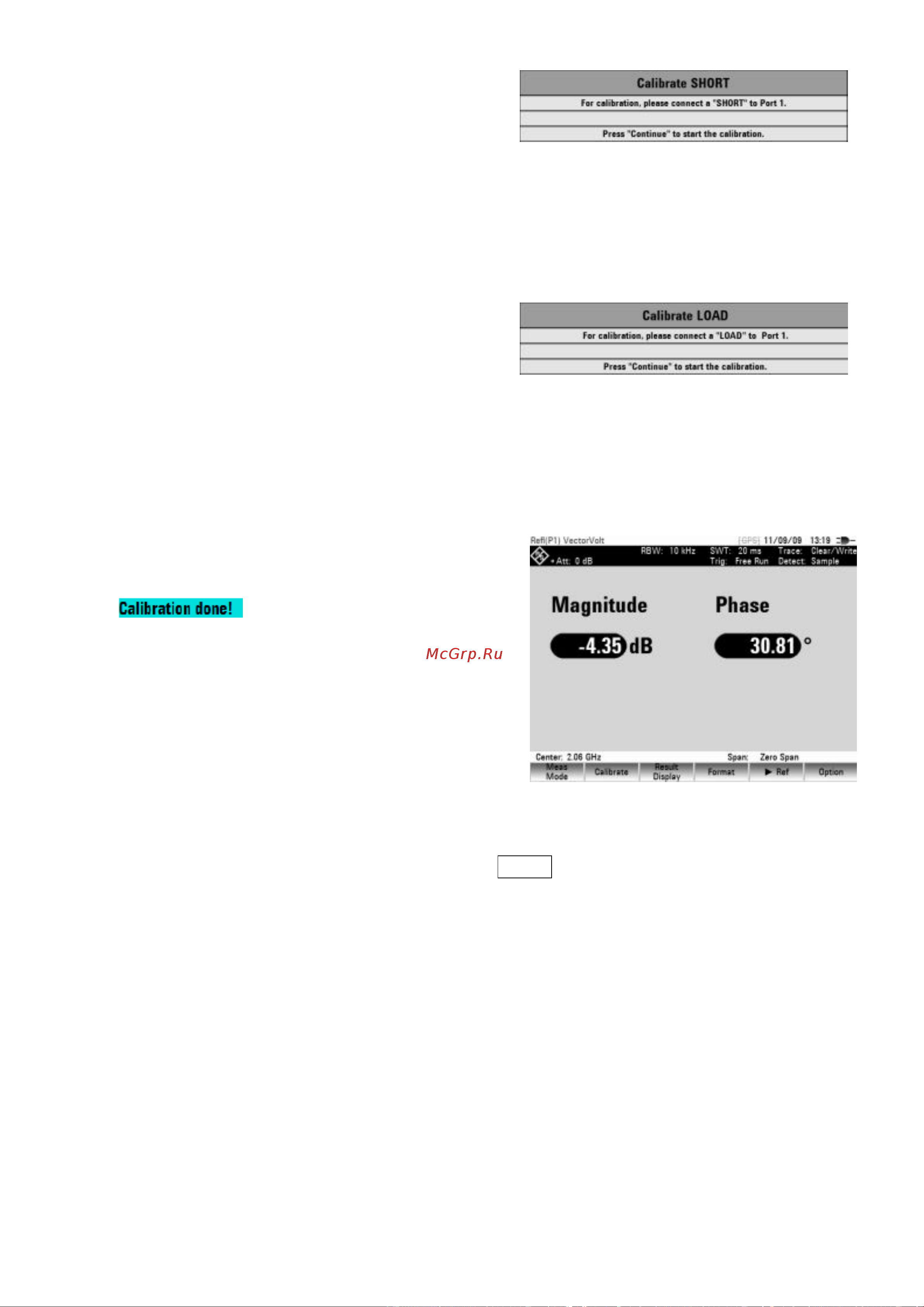

По окончании калибровки с ХХ

анализатор спектра R&S FSH напомнит

пользователю установить на

измерительный порт КЗ-нагрузку (SHORT).

- Установить на измерительном входе моста или конце измерительного кабеля КЗ

(закрытый конец).

- Запустить закрытую калибровку нажатием функциональной клавиши

CONTINUE.

- Калибровка может быть прервана в любой момент функциональной клавишей

CANCEL.

Третий этап процесса калибровки – это

подключение нагрузки 50 Ом к порту

измерения.

- Подключить измерительный вход

моста или конец измерительного

кабеля к нагрузке 50 Ом.

- Запустить завершение калибровки нажатием функциональной клавиши

CONTINUE.

- Калибровка может быть прервана в любой момент функциональной клавишей

CANCEL.

По окончании калибровки на экране

анализатора R&S FSH в течение трех

секунд выводится сообщение

Если калибровка завершена успешно,

на экран анализатора R&S FSH выводятся

числовое значение потерь на отражение

или фазы в ИУ.

Калибровка параметров отражения сохраняется до тех пор, пока неизменна

центральная частота анализатора R&S FSH. При сбое калибровки в верхней части

экрана анализатора появляется сообщение Uncal . Изменение времени развертки не

влияет на измерения характеристик отражения.

Ввод отображаемых единиц измерения:

- Нажать функциональную клавишу AMPT.

- Нажать функциональную клавишу RANGE.

На экране анализатора R&S FSH откроется меню для выбора отображаемых

единиц измерения. Для измерения характеристик отражения поддерживаются

следующие единицы измерения отображения: потери на отражение в дБ, линейные

в %, КСВ, коэффициент отражения (REFL COEFF (ROH)), и коэффициент отражения

(REFL COEFF (mROH)). Выбрать желаемую единицу измерения отображения с

помощью клавиш курсора или поворотной ручки.

- Завершить выбор нажатием клавиши ENTER или нажатием функциональной

клавиши RANGE.

П р и м е ч а н и е – В режиме работы векторного вольтметра диапазон отображения не влияет

на числовые значения.
