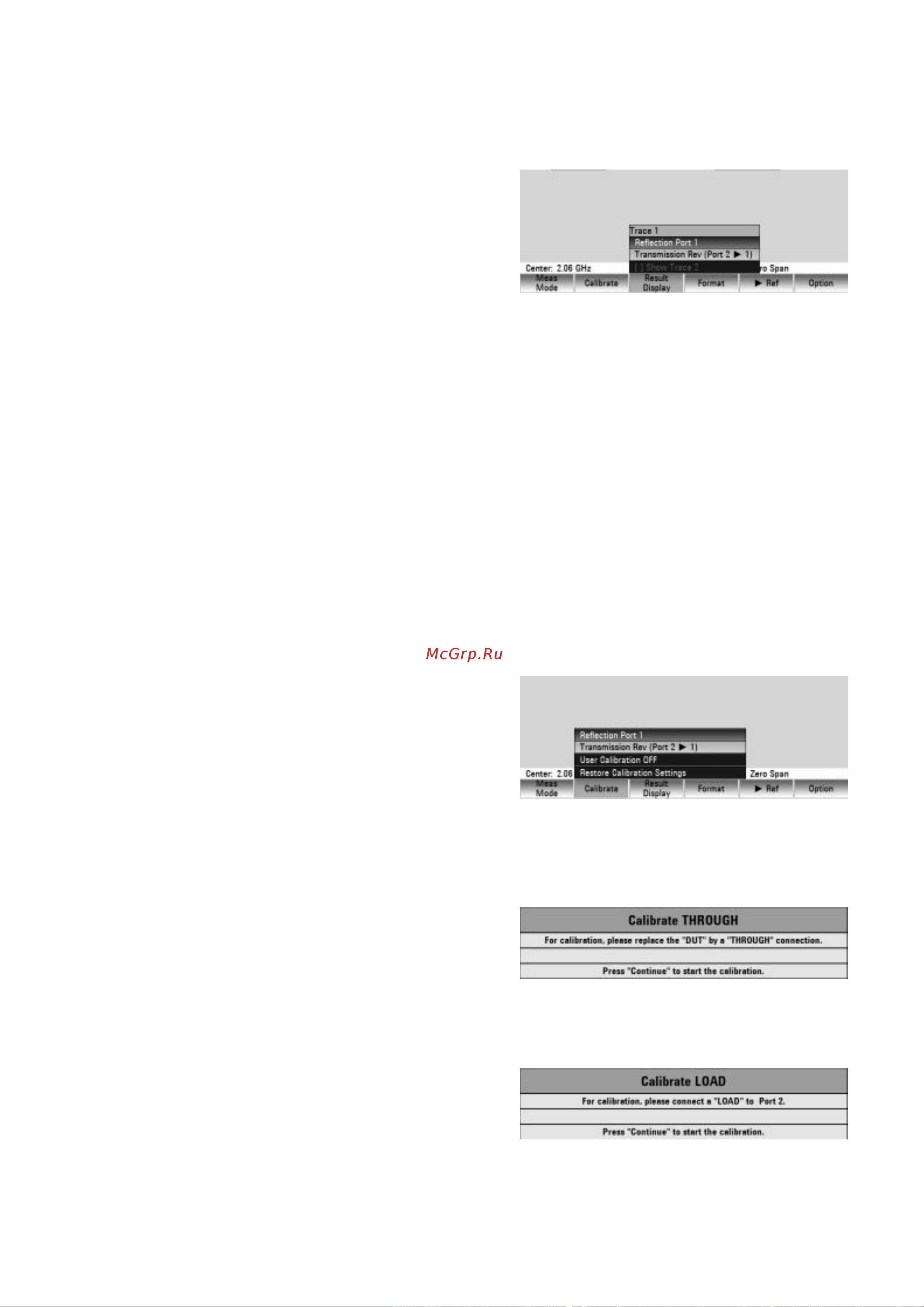

125
VOLTMETER с помощью клавиш
курсора или поворотной ручки и
завершить выбор нажатием клавиши
ENTER или функциональной клавиши
MEAS MODE.
Анализатор R&S FSH включает
следящий генератор и переходит в режим
нулевого диапазона ZERO SPAN.
Настройки частоты и уровня режима
анализатора спектра запоминаются.
- Нажать функциональную клавишу
RESULT DISPLAY и выбрать
REFLECTION PORT 1 из меню с
помощью клавиш курсора или
поворотной ручки и завершить выбор
нажатием клавиши ENTER или
функциональной клавиши DISPLAY.
Калибровка:
Измерительная установка должна быть откалибрована до выполнения
измерений. Это выполняется с помощью сквозного подключения выхода следящего
генератора к ВЧ-входу. Опорное исследуемое устройство может быть использовано
вместо простого сквозного соединения. Также требуется нагрузка 50 Ом для выхода
следящего генератора. Перед калибровкой анализатора R&S FSH должна быть
установлена центральная частота. Изменение настроек после калибровки приводит
к сбою калибровки, поэтому для измерительной установки потребуется повторная
калибровка.
Последовательность действий:
-
Нажать
клавишу
CALIBRATE.
- Выбрать TRANSMISSION REV (PORT
2->1) с помощью клавиш курсора или
поворотной ручки и завершить выбор
нажатием клавиши ENTER или
функциональной клавиши CALIBRATE.
Анализатор R&S FSH предложит
подсоединить ВЧ-выход к входу следящего
генератора.
- Подсоединить ВЧ-выход к входу
генератора напрямую, минуя ИУ или,
если необходимо, к опорному ИУ.
- Нажать функциональную клавишу
CONTINUE для запуска калибровки.
Калибровка может быть отменена
нажатием функциональной клавиши
CANCEL.
Затем анализатор R&S FSH
предложит подключить к выходу следящего
генератора нагрузку 50 Ом.
- Подсоединить нагрузку 50 Ом к
выходу генератора.
- Нажать функциональную клавишу
CONTINUE для запуска калибровки.
