126

По окончании калибровки на экране анализатора R&S FSH в течение трех секунд

выводится сообщение

Калибровка отражения сохраняется, пока не изменяется центральная частота

анализатора R&S. При сбое калибровки в верхней части экрана анализатора

появляется сообщение Uncal . Если после калибровки меняется опорный уровень

(клавиша AMPT, функциональная клавиша. Изменение времени развертки не влияет

на измерения параметров передачи.

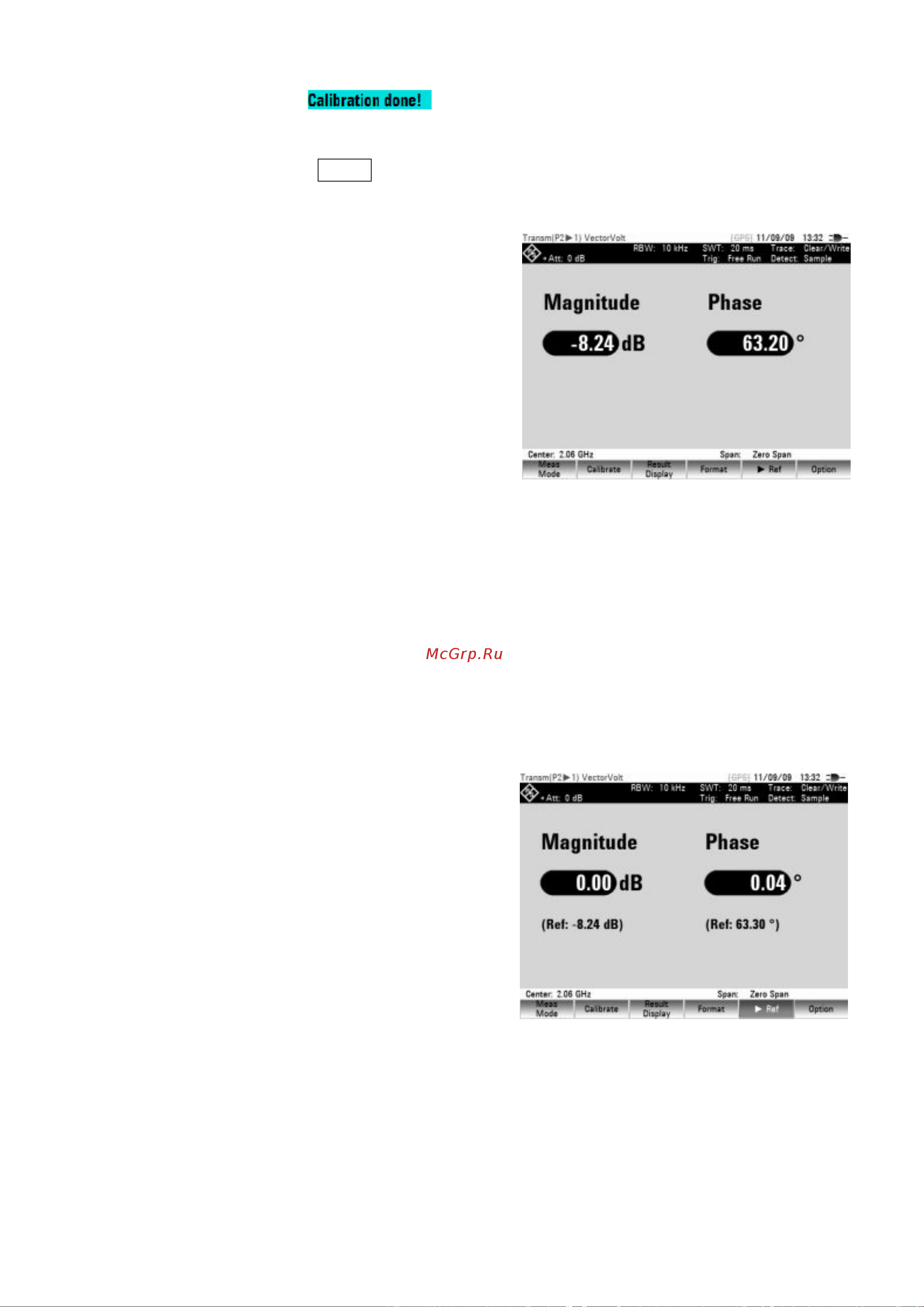

Если калибровка завершилась

успешно, на экран анализатора R&S FSH

выводятся цифровые значения потерь

передачи и фазы исследуемого устройства.

Ввод отображаемых единиц измерения:

- Нажать клавишу AMPT.

- Нажать функциональную клавишу RANGE.

Откроется меню анализатора спектра R&S FSH для выбора единиц измерения

отображения. При измерениях прямого сигнала используются следующие единицы

измерения: потери передачи в дБ, линейные в %. Нужные единицы измерения

отображения выбираются с помощью клавиш курсора или поворотной ручки. По

завершении выбора нажать клавишу ENTER или функциональную клавишу RANGE.

П р и м е ч а н и е – В режиме работы векторного вольтметра диапазон отображения не влияет

на числовые значения.

При выполнении измерений методом

сравнения на других ИУ, текущие значения

могут быть сохранены в качестве опорных

значений.

- Для относительных измерений нажать

функциональную клавишу REF.

Затем анализатор спектра R&S FSH

принимает только что измеренные значения

за опорные. Анализатор спектра R&S FSH

рассчитывает относительные величины из

опорных и измеренных значений, а затем

относительные величины выводятся на

экран в дБ. Относительные измерения могут

быть проведены, только если потери пере-

дачи измеряются в дБ. Если уже выбраны

единицы измерения отличные от дБ, анали-

затор R&S FSH автоматически переключа-

ется на отображение потерь передачи.

Сохраненные опорные значения отображаются на экране ниже относительных

значений (в данном случае "Ref: -0.2 dB" и "Ref:-176.8 deg").
