Также в режиме векторного вольтмет-
ра, амплитуда и фаза могут отображаться
во временной области по отдельности.

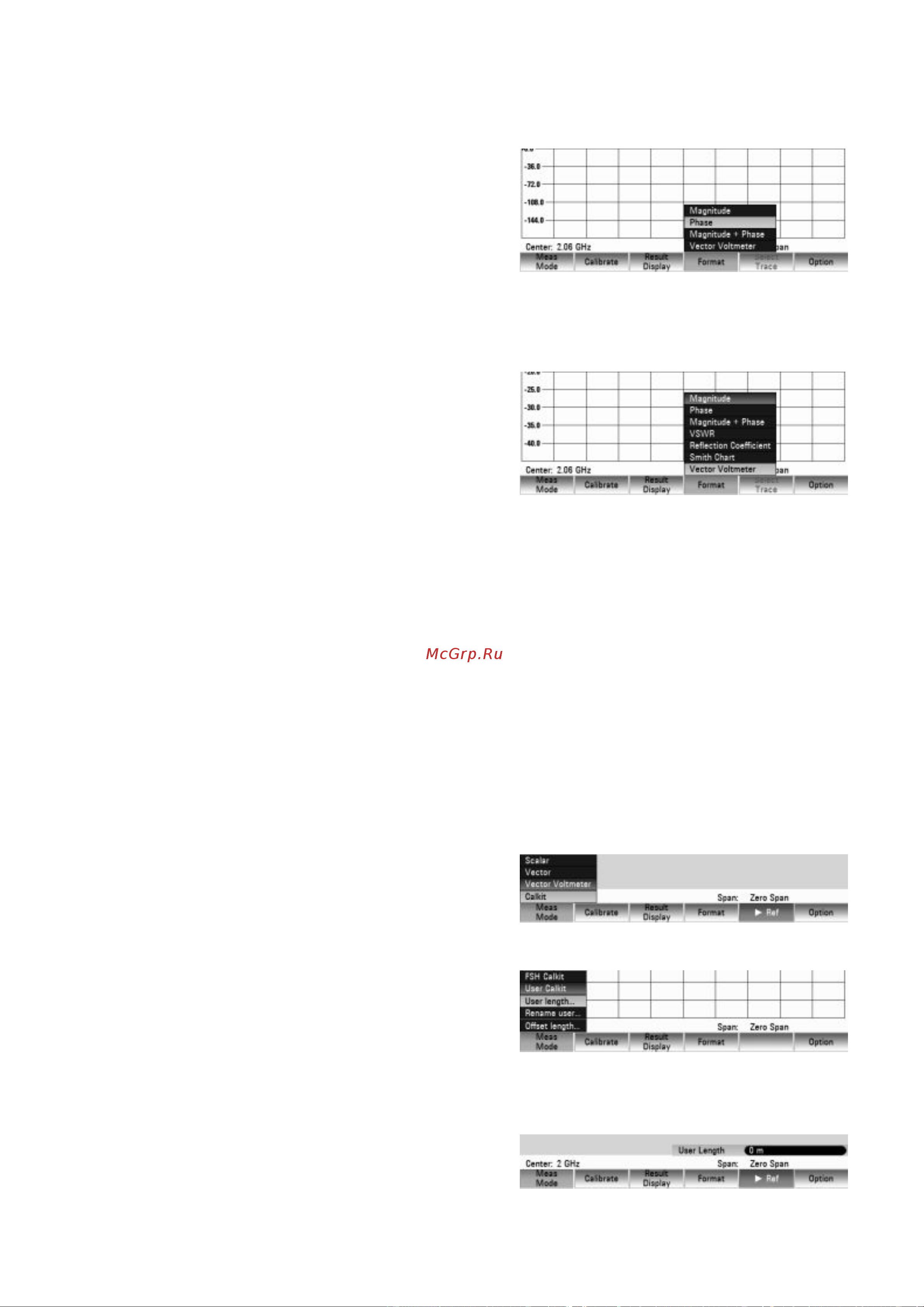

- Нажать функциональную клавишу
FORMAT.
- Выбрать желаемый режим
отображения с помощью клавиш
курсора или поворотной ручки
- По завершении выбора нажать
клавишу ENTER или функциональную
клавишу FORMAT.
В зависимости от выбранного режима измерения на экране отобразится во
временной области или амплитуда, или фаза.
Чтобы вернуться к настройке
отображения векторного вольтметра:
- Нажать функциональную клавишу
FORMAT.
- Выбрать пункт меню VECTOR
VOLTMETER с помощью поворотной
ручки или клавиш курсора.
- По завершении выбора нажать клавишу ENTER или функциональную клавишу
FORMAT.
Выбор калибровочной меры:
Мосты КСВН R&S FSH-Z29 и R&S FSH-Z28 снабжены калибровочными мерами
R&S FSH-Z29 и R&S FSHZ28 соответственно. Калибровочные меры ХХ и КЗ имеют
электрическую длину 5,27 мм. Чтобы исключить фазовую ошибку, которая может
возникнуть, электрическая длина для измерения S
11
корректируется как стандартная.
Могут быть использованы другие меры, отличные от мер калибровки анализатора
спектра R&S. Это обусловлено тем, что разница электрических длин мер ХХ и КЗ
должна быть как можно ближе к нулю. Разница длин порождает дополнительную
фазовую ошибку. Анализатор спектра R&S FSH может также произвести пост-
коррекцию фазового сдвига, порожденного другими используемыми кабелями и
адаптерами, которые используются для измерения S
11
и S
21
.
Последовательность действий:
- Нажать функциональную клавишу
MEAS MODE.
- Выбрать пункт меню CALKIT с
помощью поворотной ручки или
клавиш со стрелками.
Откроются
следующие
разделы меню
- Выбрать пункт меню USER LENGTH с
помощью поворотной ручки или
клавиш курсора.
- По завершении выбора нажать
клавишу ENTER или функциональную
клавишу MEAS MODE.
- Изменить электрическую длину
используемой калибровочной меры с
помощью поворотной ручки или
клавиш курсора или введя значения с
