128

помощью цифровой клавиатуры, а

затем нажать клавишу ENTER.

Теперь электрическая длина будет учитываться при расчете для фазовых

измерений и в круговой диаграмме полных сопротивлений (диаграммы Вольперта-

Смита).

Чтобы использовать калибровочные

меры R&S FSH-Z38 или R&S FSH-Z39

действовать следующим образом:

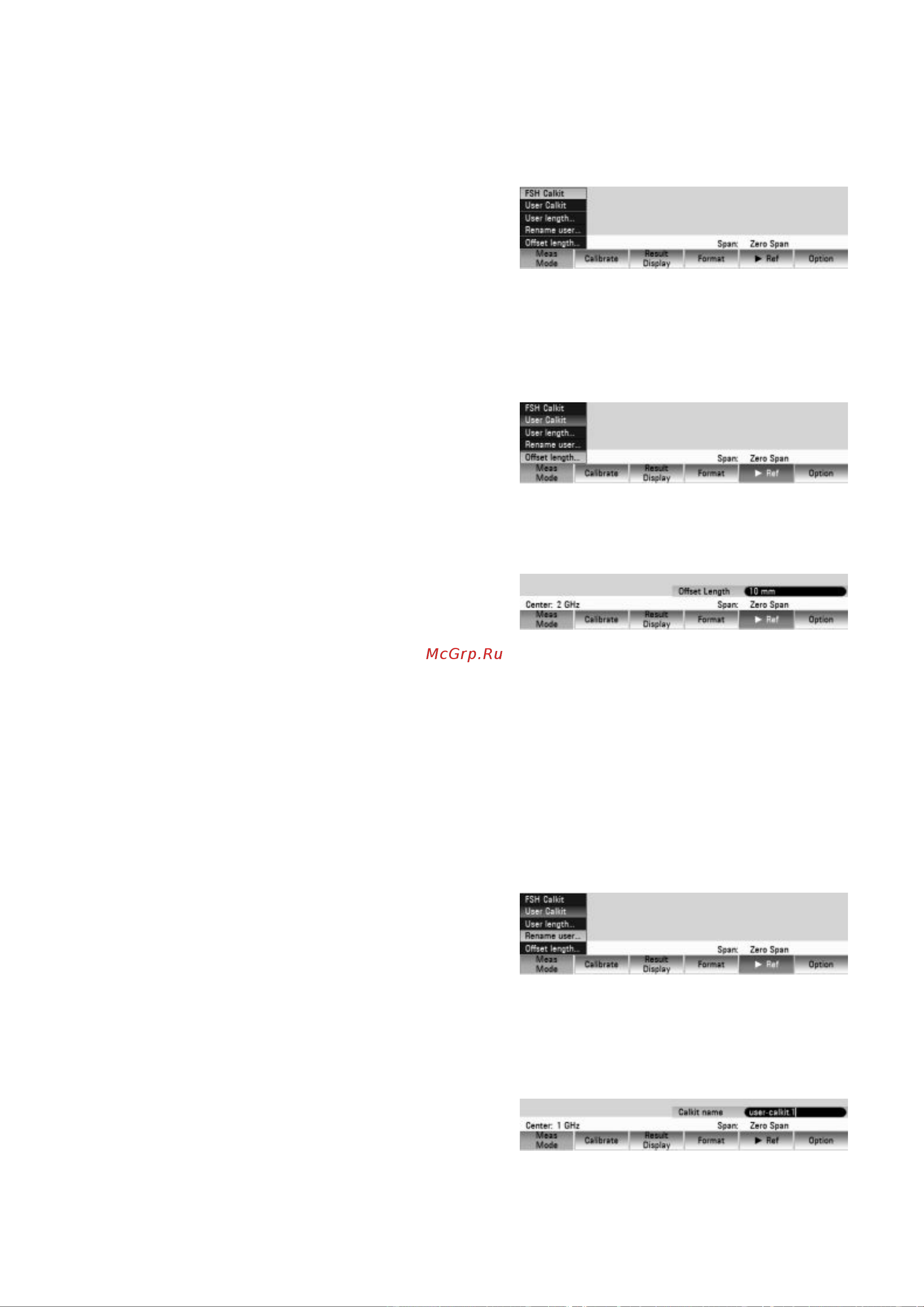

- Выбрать пункт FSH CALKIT в меню

CALKIT с помощью поворотной ручки

или клавиш курсора.

Чтобы скорректировать фазу при

использовании дополнительных кабелей и

адаптеров, действовать следующим

образом:

- Выбрать пункт меню OFFSET

LENGTH… в меню CALKIT, используя

поворотную ручку или клавиши

курсора.

- По завершении выбора нажать

клавишу ENTER или функциональную

клавишу MEAS MODE.

- Используя поворотную ручку или

клавиши курсора, изменить значение

для дополнительной электрической

длины кабеля или адаптера или

ввести значения с помощью цифровой

клавиатуры. По окончании действия

нажать клавишу ENTER.

Теперь электрическая длина учитывается при расчете для фазовых измерений

и на диаграмме Вольперта-Смита.

Смена имени пользовательской калибровочной меры:

В настройках пользовательской калибровочной меры имя может быть назначено

пользователем. Введенное имя пользовательского калибровочной меры затем

показывается в окне состояния анализатора спектра R&S FSH (клавиша SETUP) с тем,

чтобы, например, при документировании настройки могли быть сохранены.

- Выбрать Rename USER в меню

CALKIT, используя поворотную ручку

или клавиши курсора.

- По завершении выбора нажать

клавишу ENTER или функциональную

клавишу MEAS MODE.

На экране анализатора R&S FSH

открывается окно для ввода имени

пользовательского стандарта.

- Ввести имя с помощью цифровой

клавиатуры.

- Завершить ввод, нажав клавишу

ENTER.
