134

Выбор единиц измерения отображения:

Нажать

клавишу

AMPT

- Нажать функциональную клавишу

RANGE.

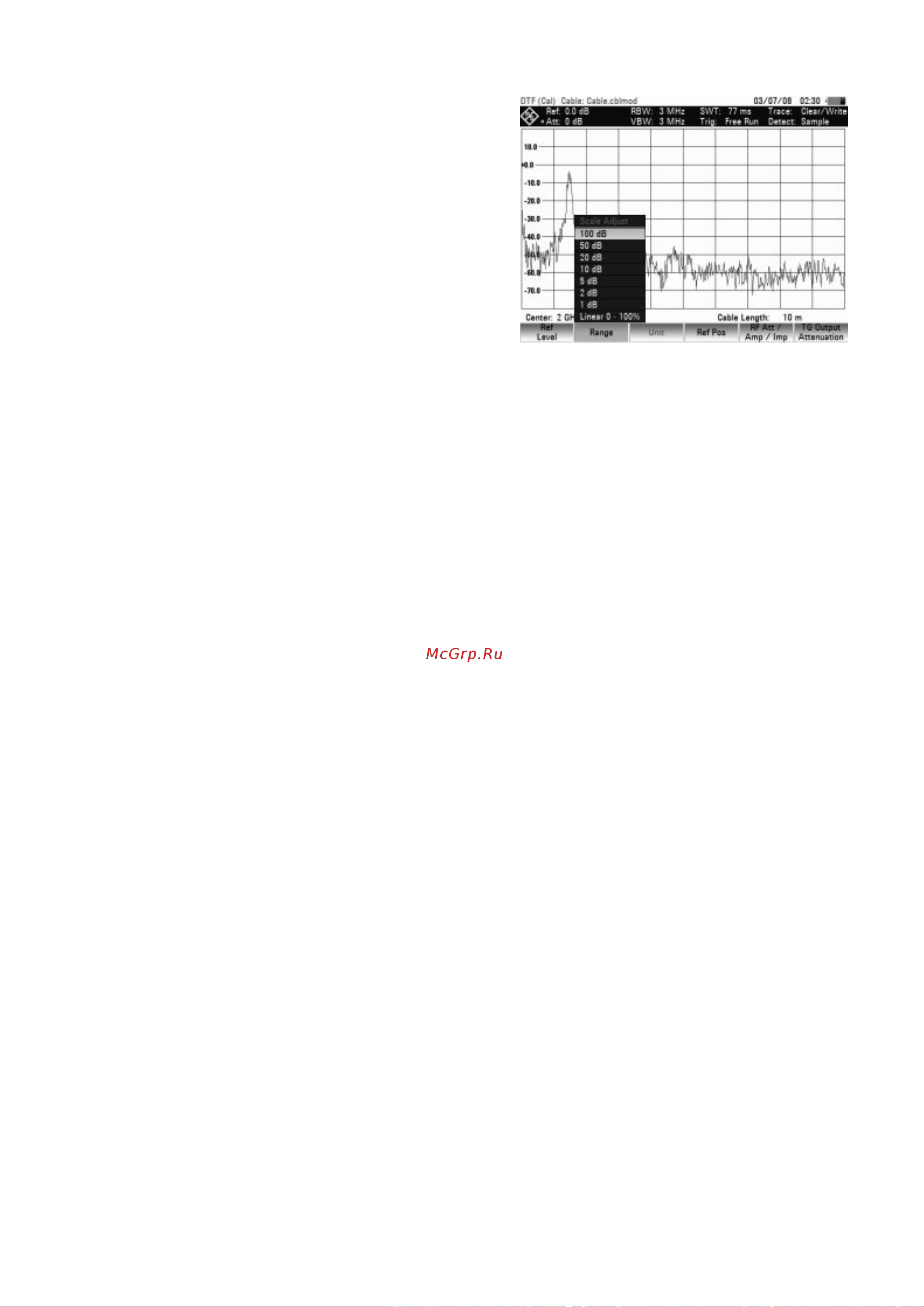

На экран анализатора R&S FSH будет

выведено меню выбора диапазона отображе-

ния. В режиме измерения расстояния до

повреждения доступны следующие единицы

измерения: потери на отражение в дБ,

линейные в %, коэффициент стоячей волны

по напряжению (VSWR), коэффициент

отражения (ROH) и коэффициент отражения

(mROH). Выбрать требуемые единицы

измерения отображения, используя

поворотную ручку или клавиши курсора.

Анализатор R&S FSH может вывести список всех обнаруженных повреждений

кабеля. На экран выводятся потери на отражение и расстояние от начальной точки

измерения всех отражений, которые превышают установленный порог.

- Нажать функциональную клавишу VIEW DTF LIST в меню измерения

расстояния до повреждения.

Анализатор R&S FSH откроет окно для ввода пороговой величины, а также

отобразит эту величину в виде горизонтальной линии на графике результатов

измерения.

- Установить пороговое значение, используя клавиши курсора (шаг 5 дБ),

поворотную ручку (шаг 1 дБ) или цифровую.

- Для закрытия таблицы и возврата к режиму графического отображения снова

нажать VIEW DTF LIST.

8.OM.4 Форматы измерения в режиме aTc

При измерении параметров кабеля может быть выбран требуемый формат

измерения. Для анализатора R&S FSH доступны три формата:

• Модуль (Magnitude)

По умолчанию на экране анализатора R&S FSH отображается модуль дефекта

кабеля. Модуль дефекта описывается высотой отражения на определённом

расстоянии.

• КСВН (VSWR)

КСВН – коэффициент стоячей волны по напряжению отображается на

диаграмме в декартовой системе координат. КСВН – это отношение максимального

напряжения и минимального, которое имеет место в линии передачи.

• Коэффициент отражения (Reflection Coefficient)

Коэффициентом отражения является отношение амплитуд отражённой и

прямой волн, которые имеют место в линии передачи.

- Нажмите функциональную клавишу FORMAT.

- С помощью поворотной ручки или клавиш курсора выбрать требуемый формат

измерения. Завершить выбор с помощью клавиши ENTER или функциональной

клавиши FORMAT.

Анализатор R&S FSH соответствующим образом перенастроит и обновит все

отображаемые величины.
