135

8.O1 Измерения с использованием датчика мощности

Для наиболее точного измерения мощности R&S FSH обеспечивает возможность

использования датчиков мощности R&S FSH-Z1 или R&S FSH-Z18. Они измеряют

мощность в диапазоне частот от 10 МГц до 8 ГГц и от 10 МГц до 18 ГГц соответствен-

но. Это означает возможность высокоточного измерения как синусоидальных, так и

модулированных сигналов в очень широком динамическом диапазоне.

8.O1.1 Подсоединение датчика мощности

Датчик мощности R&S FSH-Z1 или R&S FSH-Z18 управляется и питается через

специальный интерфейс. Подключите кабель датчика мощности к разъему для

датчика мощности на R&S FSH и затяните резьбовое соединение. ИУ (испытуемое

устройство) подключить к N-разъему датчика мощности.

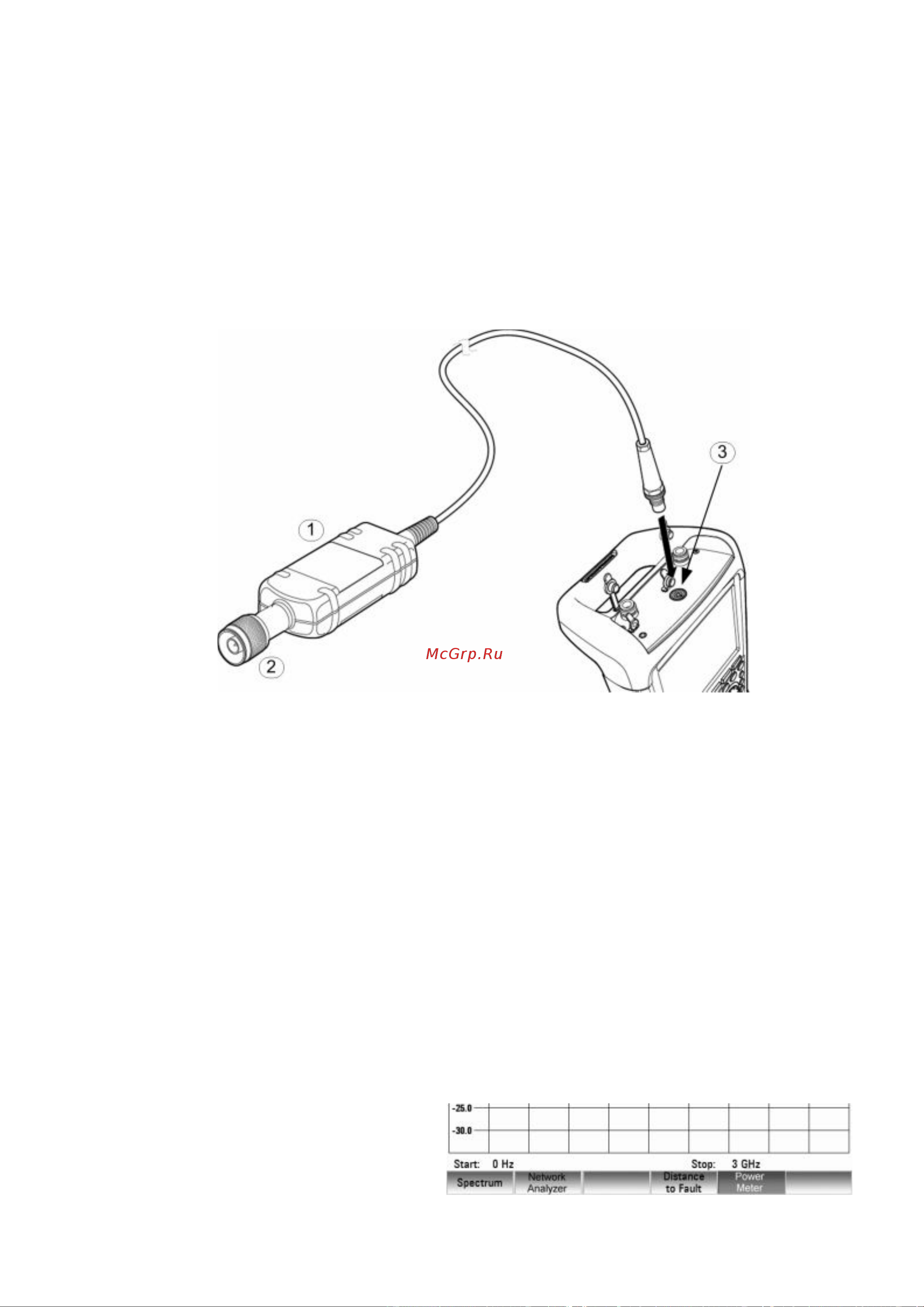

(1) Датчик мощности R&S FSH-Z1 или R&S FSH-Z18

(2) Разъем датчика мощности (ИУ)

(3) Интерфейс датчика мощности

Рисунок 8.13 – Подсоединение датчика мощности

П р и м е ч а н и е – Опасность повреждения датчика мощности

Непрерывная мощность, подаваемая на вход датчика, не должна превышать 400 мВт

(26 дБмВт). Однако, допустимы короткие (£ 10 мкс) пики мощности до 1 Вт (30 дБмВт). Более высокая

входная мощность может вывести датчик из строя. Чтобы предотвратить превышение максимально

допустимой для датчика мощности при проведении измерений на мощных передатчиках, необходимо

использовать аттенюатор.

Измерение:

Функция POWER SENSOR превращает анализатор R&S FSH в

широкополосный измеритель мощности. Это значит, что прибор будет измерять

мощность всего сигнала в диапазоне от 10 МГц до 8 ГГц или от 10 МГц до 18 ГГц,

при этом в большинстве случаев форма сигнала не оказывает влияния на результат

измерения.

Последовательность действий:

Нажать клавишу

MODE.

- Нажать функциональную

клавишу POWER METER.

Откроется подменю измерения

мощности Power Meter.
