136

На экран анализатора будет выведено окно измерения мощности. Если датчик

мощности не был подключен, то никаких результатов измерений не отображается.

Если же датчик мощности был подключен, то R&S FSH устанавливает связь с ним

через свой интерфейс и после нескольких секунд ожидания отображает измеренную

мощность.

В случае неправильного функционирования или неисправности датчика на

экран анализатора R&S FSH выводятся следующие сообщения:

Т а б л и ц а 8.6

Сообщение Причина Действия

Error in zeroing: signal at sensor

(Ошибка при установке нуля:

сигнал на датчике)

При выполнении процедуры

установки нуля на входе

датчика было обнаружено

присутствие сигнал

Отсоединить датчик мощности

от прибора и повторить

установку нуля.

Warning: Input overloaded

(Предупреждение: вход

перегружен)

Мощность сигнала на входе

датчика превышает допустимую

(23 дБмВт = 200 мВт).

Уменьшить мощность сигнала

на входе датчика.

Power sensor hardware error

(Неисправность датчика

мощности)

Ошибка соединения между

анализатором R&S FSH и

датчиком мощности.

Отсоединить датчик от R&S FSH

и проверить соединительные

разъемы. Если проблема оста-

ется, обратиться в сервисный

центр Rohde & Schwarz.

Power sensor error

(Ошибка датчика мощности )

R&S FSH получает

неправильный сигнал с датчика

мощности.

Обратиться в сервисный центр

Rohde & Schwarz.

Unknown power sensor model

connected

(Подключена неизвестная

модель датчика)

R&S FSH не может

идентифицировать прибор,

подключенный к разъему

датчика мощности.

(1) Тип используемого

датчика мощности

(2) Опорный уровень для

относительных

измерений мощности

(3) Смещение мощности

(4) Время измерений

(5) Результат измерения

мощности

(6) Аналоговый результат

измерения мощности

(7) Частота измерений

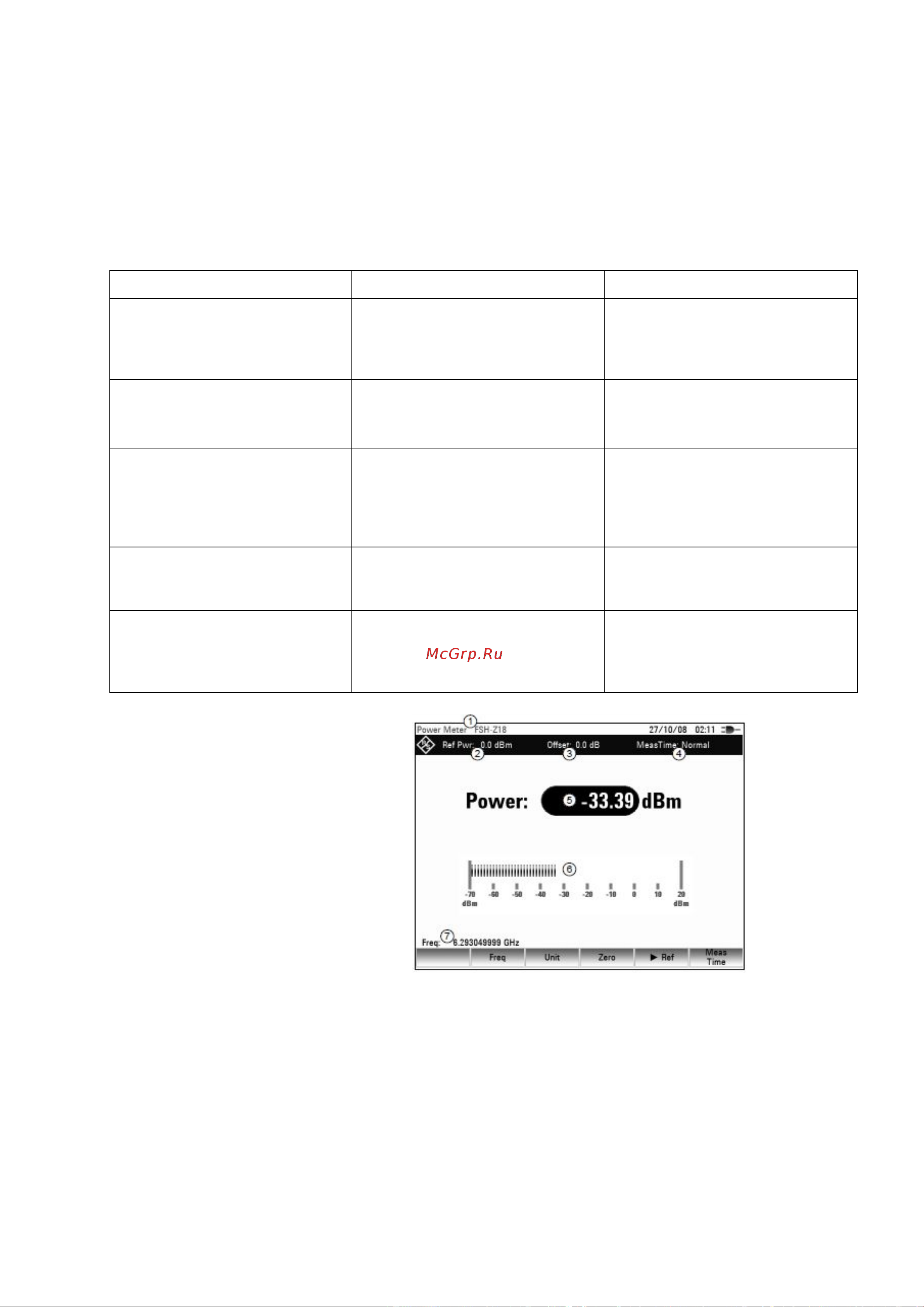

Рисунок 8.14 – Вид экрана в режиме измерений с датчиком мощности

Датчик мощности имеет память, которая содержит зависящие от частоты

корректирующие значения. Это означает, что наивысшая точность достигается для

сигналов, частота которых известна. Если анализатор R&S FSH переключается в

режим измерения мощности с другого режима работы, то в качестве частоты для

датчика мощности используется центральная частота.

Если измеряется сигнал с другой частотой, новая центральная частота может

быть передана в датчик мощности путем ввода этой частоты (функциональная

клавиша FREQ).
