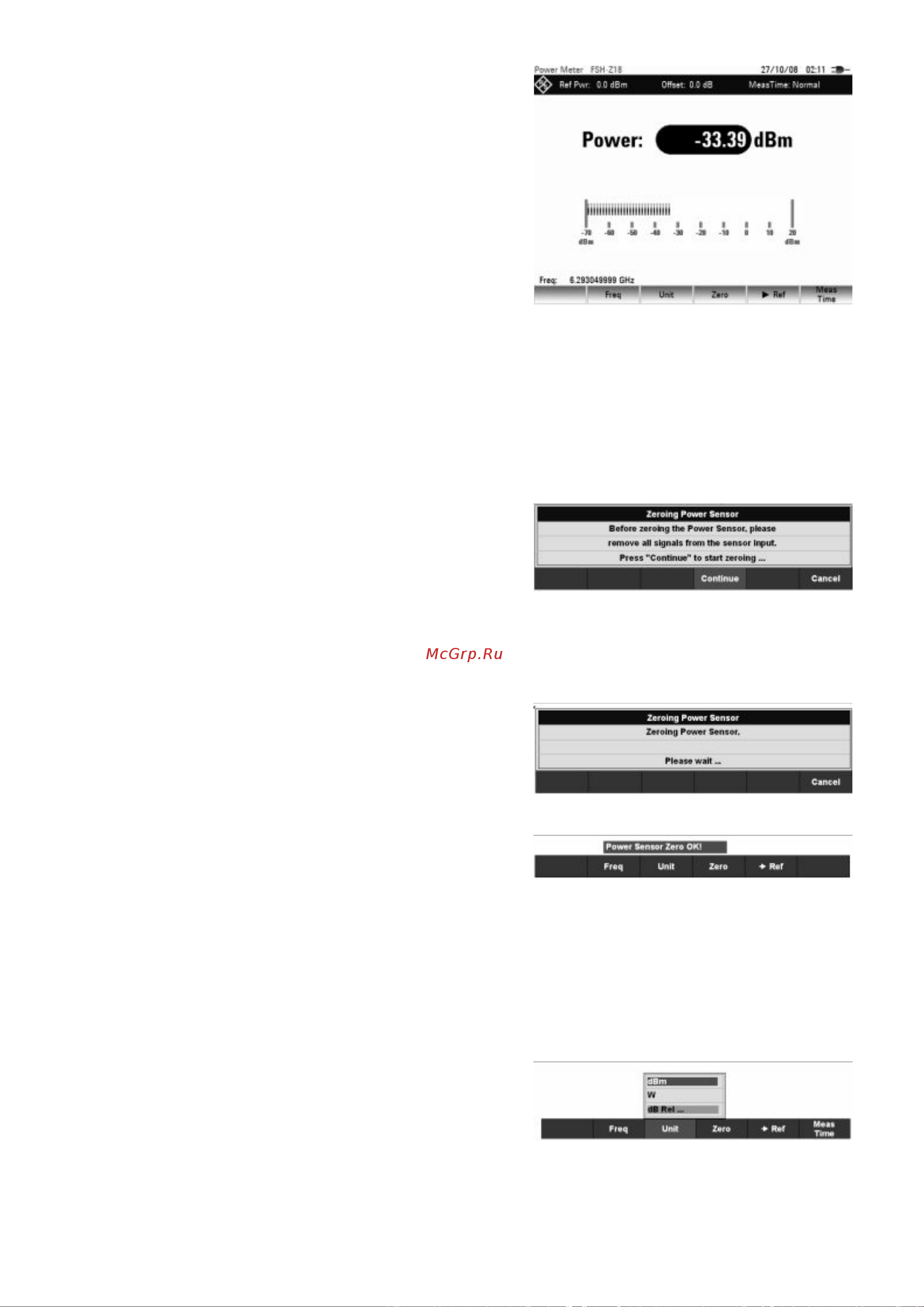

137
-
Нажать функциональную клавишу FREQ.
Откроется окно ввода частоты.
- Используя цифровую клавиатуру, ввести
нужную частоту и подтвердить выбор
нажатием клавиши ENTER или
повторным нажатием функциональной
клавиши FREQ.
R&S FSH передаст новую частоту на
датчик мощности, который скорректирует
показания измеренной мощности.
8.O1.O Установка нуля датчика мощности
При измерении малых значений мощности наибольшее влияние на результат
измерений оказывают напряжения или токи смещения. Процедура установки нуля
используется для компенсации подобных смещений. Установка нуля датчика
мощности производится автоматически после получения команды от пользователя.
Во время установки нуля на вход датчика не должна поступать какая-либо мощность,
так как датчик мощности не может отличить внешнюю мощность от внутренних
смещений.
-
Нажать
функциональную клавишу
ZERO
.
R&S FSH выведет сообщение о том,
чтобы во время установки нуля на датчик
мощности каких-либо сигналов не подавалось
- Отсоединить датчик мощности от любых источников сигнала.
- Запустить установку нуля функциональной клавишей CONTINUE.
Нажать CANCEL для прерывания процесса установки нуля, если, например, нет
возможности отключения источника сигнала.
Анализатор сразу же запустит процедуру
установки нуля датчика мощности. Во время
этого процесса на экран R&S FSH выводится
сообщение "Zeroing power sensor, please wait.."
("Установка нуля датчика мощности,
пожалуйста, ждите..").
После того, как установка нуля будет
закончена, R&S FSH выведет сообщение
"Power Sensor Zero OK" ("Ноль датчика
мощности установлен") и переключится в меню
функциональных клавиш датчика мощности.
8.O1.P Выбор единиц измерения мощности
Анализатор R&S FSH может отображать измеряемую мощность в
относительных единицах (дБмВт) или в абсолютных – в Ваттах (Вт, мВт, мкВт, нВт и
пВт). Также поддерживается определение опорного уровня в дБ.
-
Нажать фун
кциональную клавишу
UNIT
.
Откроется подменю выбора единиц
измерения.
- Используя поворотную ручку или
клавиши курсора, выбрать нужные
единицы измерения.
