Перед удалением массива данных
прибор R&S FSH отобразит предупреждающее
сообщение, которое необходимо подтвердить.
После подтверждения процесса удаления
прибор R&S FSH удалит выбранные массивы
данных из памяти.
8.OT Методы измерений
8.OT.1 Описание работы анализатора спектра
По существу, ВЧ-сигнал может быть проанализирован как во временной, так и в
частотной областях.
Во временной области изменения сигнала во времени можно наблюдать,
например, с помощью осциллографа. В частотной области для отображения
частотных составляющих сигнала может быть использован анализатор спектра.
Оба режима, по существу, эквиваленты друг другу, поскольку применение
преобразования Фурье к любому сигналу переносит последний в спектральную
область. Однако, в зависимости от характеристик измеряемого сигнала, один из
метод обычно является более подходящим. Взглянув на осциллограф, можно
сказать, является ли измеряемый сигнал синусоидой, прямоугольным сигналом с
определенной скважностью или пилообразным сигналом. Однако, при этом не
очевидно, каким коэффициентом гармоник обладает сигнал или происходит ли
наложение слабых сигналов друг на друга. Это легко увидеть с помощью
анализатора спектра.

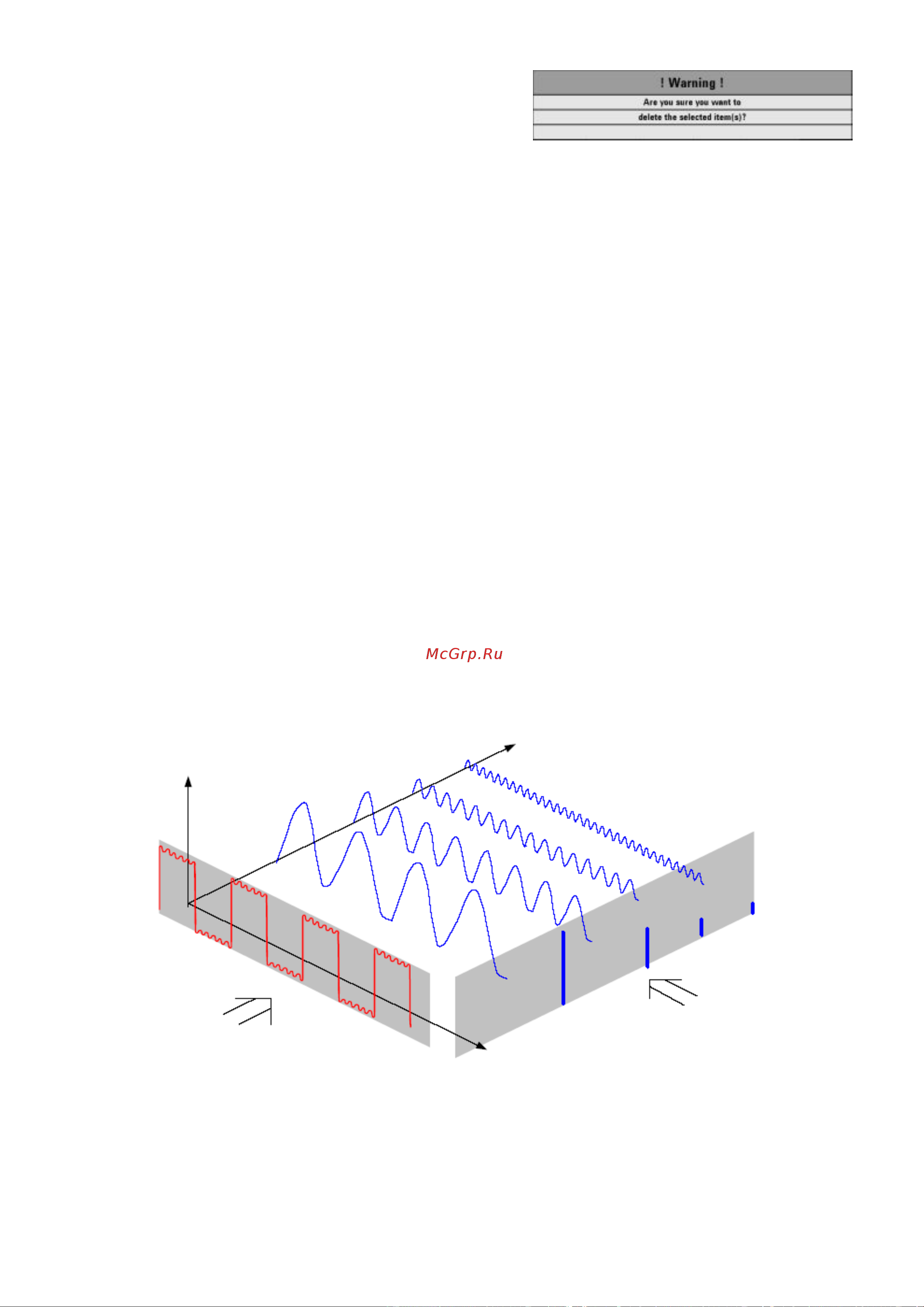

На следующем рисунке изображены теоретические основы двух методов
измерения. Во временной области осциллограф отображает участок сигнала,
являющегося почти прямоугольным. Такой же сигнал, исследуемый анализатором
спектра, отображен в виде дискретного спектра, то есть основной частоты и
гармоник.
Рисунок 8.19 – Анализ сигнала в частотной и временной области
Периодический прямоугольный сигнал во временной области может быть
перенесен в частотную область посредством преобразования Фурье. В спектре
прямоугольного сигнала присутствует основная частота (= частоте прямоугольного
колебания) и нечетные гармоники. Анализатор спектра производит измерения в
Время
Временная область
Частотная область
Частота
Амплитуда
