частотной области с помощью узкополосного фильтра. Измерение происходит

только на тех частотах, на которых данный сигнал присутствует, что позволяет

определить амплитуду частотных составляющих.

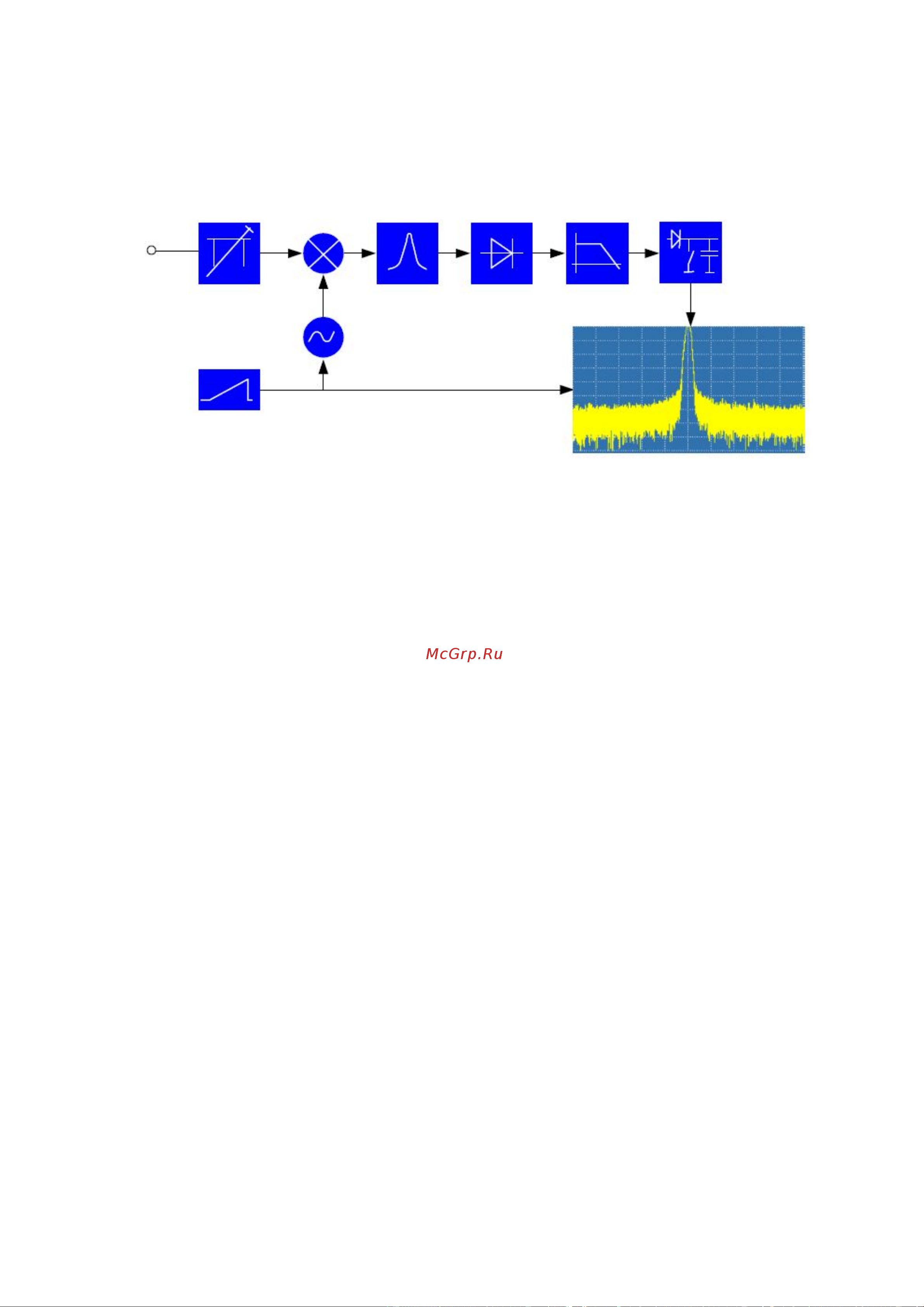

Представленная ниже блок-схема отображает принцип работы анализатора

спектра.

Рисунок 8.20 – Структурная схема анализатора спектра

Прецизионный аттенюатор на входе спектрального анализатора регулирует

уровень измеряемого сигнала в соответствии с предельным уровнем, который может

быть обработан смесителем без перегрузки последнего. Прецизионный аттенюатор

на входе прибора R&S FSH производит регулировку с шагом в 10 дБ, в диапазоне от

0 до 30 дБ и непосредственно связан с настройками опорного уровня.

Смеситель переносит входной ВЧ-сигнал на фиксированную промежуточную

частоту. Перенос на ПЧ обычно выполняется в несколько этапов, на которых

доступны узкополосные ПЧ-фильтры с высокими характеристиками. R&S FSH4

имеет три каскада преобразования частоты, с ПЧ 4856 МГц, 831,4 МГц и 21,4 МГц.

R&S FSH8 использует те же самые ПЧ, что и R&S FSH4, вплоть до частоты 3,6 ГГц.

На частотах от 3,6 ГГц до 8 ГГц в качестве первой ПЧ используется частотa

8856 МГц, далее происходит перенос на вторую ПЧ 831,4 МГц с помощью второго

гетеродина. Начиная со второй ПЧ, путь прохождения сигнала одинаков для двух

диапазонов.

Для переноса на первую ПЧ в R&S FSH4 используется гетеродин, который

может быть переключен с частоты 4,8 ГГц на частоту 8,4 ГГц, так что определенная

входная частота переносится на первую ПЧ. Дальнейшие преобразования

выполняются одночастотным генератором.

Частота гетеродина определяет входную частоту, на которой производятся

измерения анализатором спектра:

вх

= f

гет

– f

ПЧ

Первый смеситель вырабатывает суммарную частоту fгет + fвх (= частота

зеркального канала fзерк), а также разностную частоту f

гет

– f

вх

Частота зеркального канала вырезается ПЧ-фильтром, поэтому она не

оказывает влияния на последовательное преобразование частоты.

Первый гетеродин регулируется с помощью пилообразных импульсов, которые

в то же время работают в качестве напряжения развертки экрана по оси X.

Фактически, для выработки частоты для первого гетеродина и для цифрового

дисплея используется метод синтеза.

Прецизионный входной

аттенюатор

Детектор

огибающей

Видеочастотный

фильтр

Детектор

Развертка по Y

Экран

Гетеродин

Смеситель

ПЧ-

фильтр

Развертка по X

Генератор пилообразных

импульсов (для развертки)

ВЧ-вход
