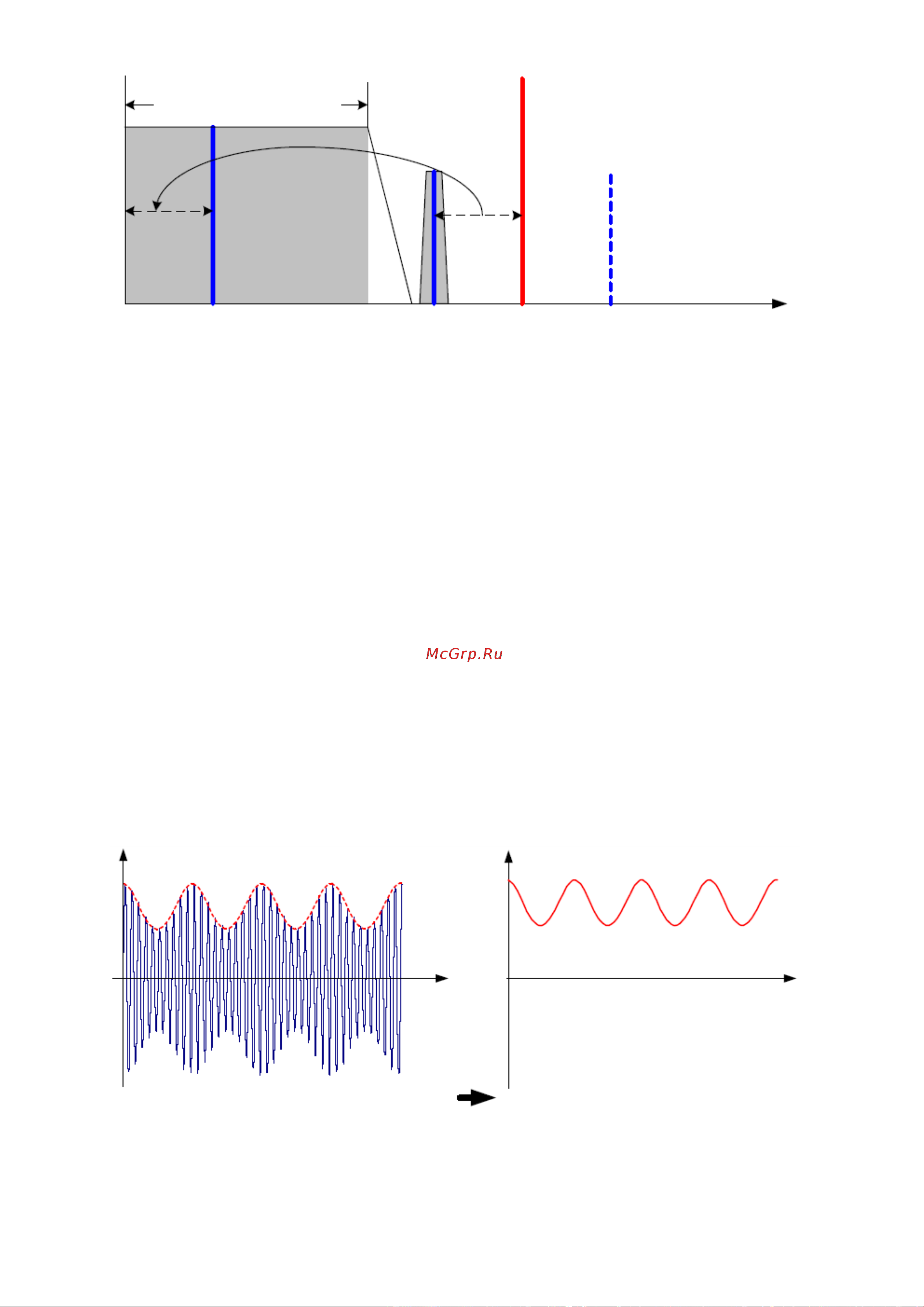

Рисунок 8.21 – Преобразование частот в анализаторе спектра

Вследствие этого, мгновенное пилообразное напряжение определяет входную

частоту анализатора спектра.

Ширина полосы частот ПЧ-фильтра определяет ширину полосы частот,

используемую для измерений. Входные гармонические синусоидальные сигналы

проходят через частотную характеристику ПЧ-фильтра. Это означает, что сигналы,

располагающиеся друг к другу ближе, чем ширина полосы частот ПЧ-фильтра, не

могут быть разрешены. Поэтому ширина полосы частот ПЧ-фильтра в анализаторе

спектра связана с полосой разрешения. Полоса разрешения прибора R&S FSH

находится в диапазоне от 1 кГц до 1 МГц.

Сигнал ПЧ с ограниченной полосой поступает на детектор огибающей. Детектор

огибающей удаляет заполнение ПЧ из сигнала, выделяя его огибающую. Сигнал на

выходе детектора огибающей является видеосигналом. Поскольку он был демодули-

рован, он содержит только информацию об амплитуде. Информация о фазе теряется.

В отличие от ВЧ-сигналов, видеосигналы являются сигналами постоянного

напряжения. В отличие от АМ-сигналов, видеосигналы содержат постоянную

составляющую тока, амплитуда которой зависит от мощности несущей, и

переменную составляющую тока, частота которой равна частоте модуляции, что

обеспечивает нахождение частоты модуляции внутри полосы разрешения.

Рисунок 8.22 – Выделение огибающей амплитудно-модулированного сигнала

За детектором огибающей следует видеочастотный фильтр (видеофильтр). Это

узкополосный фильтр с регулируемой частотой среза, которая ограничивает ширину

полосы частот видеосигнала. Это полезно, в частности, когда измеряемые

Диапазон входных частот

Входная

частота

вх

Промежуточная

частота

ПЧ

Частота

гетеродина

гет

Частота

зеркального канала

зерк

Частота

0 Гц

Время

Огибающая сигнала

Сигнал ПЧ (АМ)

Время

Амплитуда
