161

синусоидальные сигналы находятся в зоне собственных шумов анализатора спектра.

Синусоидальный сигнал создает видеосигнал постоянного напряжения. На ПЧ,

однако, шум распределен по всей полосе частот или же, в случае видеосигнала, по

половине полосы частот разрешающего фильтра. Выбирая узкую по отношению к

полосе разрешения ширину полосы частот видеосигнала можно подавить шум, в то

время как на измеряемый синусоидальный сигнал (= постоянный ток) воздействие

не оказывается.

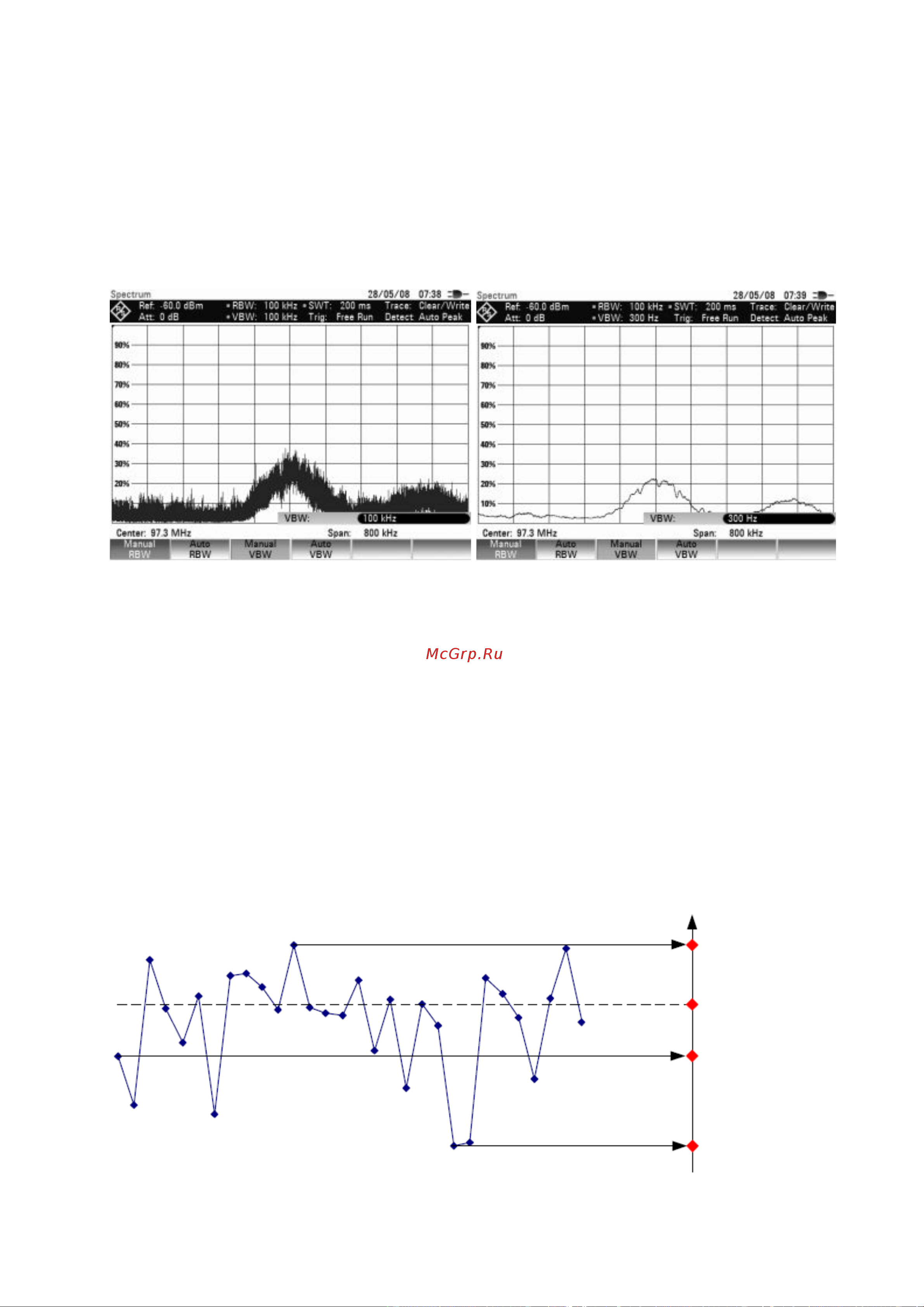

На представленных ниже рисунках (рис. 8.23 а, б) изображен слабый синусо-

идальный сигнал. На первом рисунке (а) он измерен с использованием широкой

полосы видеофильтра, а на втором (б) с помощью узкой полосы видеофильтра.

а) б)

Рисунок 8.23 – Влияние полосы видеофильтра на спектрограмму сигнала

Ограничение ширины полосы частот видеофильтра значительно сглаживает

кривую. Это сильно упрощает определение уровня измеряемого сигнала.

За видеофильтром следует детектор. Детектор преобразует измеренный спектр

таким образом, чтобы он мог быть представлен в виде одной точки (пикселя) кривой.

Для формирования кривой прибор R&S FSH использует 301 точку, т.е. весь измерен-

ный спектр будет представлен с использованием ровно 301 точки. Детекторами

общего типа в анализаторе спектра являются пиковый детектор (PEAK), детектор

отсчетов (SAMPLE) и среднеквадратический детектор (RMS). Так же обычно

предусмотрен автопиковый детектор, одновременно отображающий максимальное и

минимальное пиковые значения. На рисунке 8.24 пояснен принцип работы этих

детекторов.

Рисунок 8.24 – Пояснение принципа работы детекторов

Максимум

RMS (СКЗ)

Отсчет

Минимум

Уровень
