182
A.6 Измерение повреждений в кабеле
(только для моделей анализаторов R&S FSH со следящим генератором и
встроенным КСВН-мостом, номер для заказа 1309.6000.24 или 1309.6000.28, и
установленной опцией R&S FSH-K41 (измерение повреждений в кабеле). Также
необходимы измерительный кабель R&S FSH-Z20 и калибровочная мера FSH-Z28
(от 0 до 8 ГГц) или R&S FSH-Z29 (от 0 до 3.6 ГГц).)

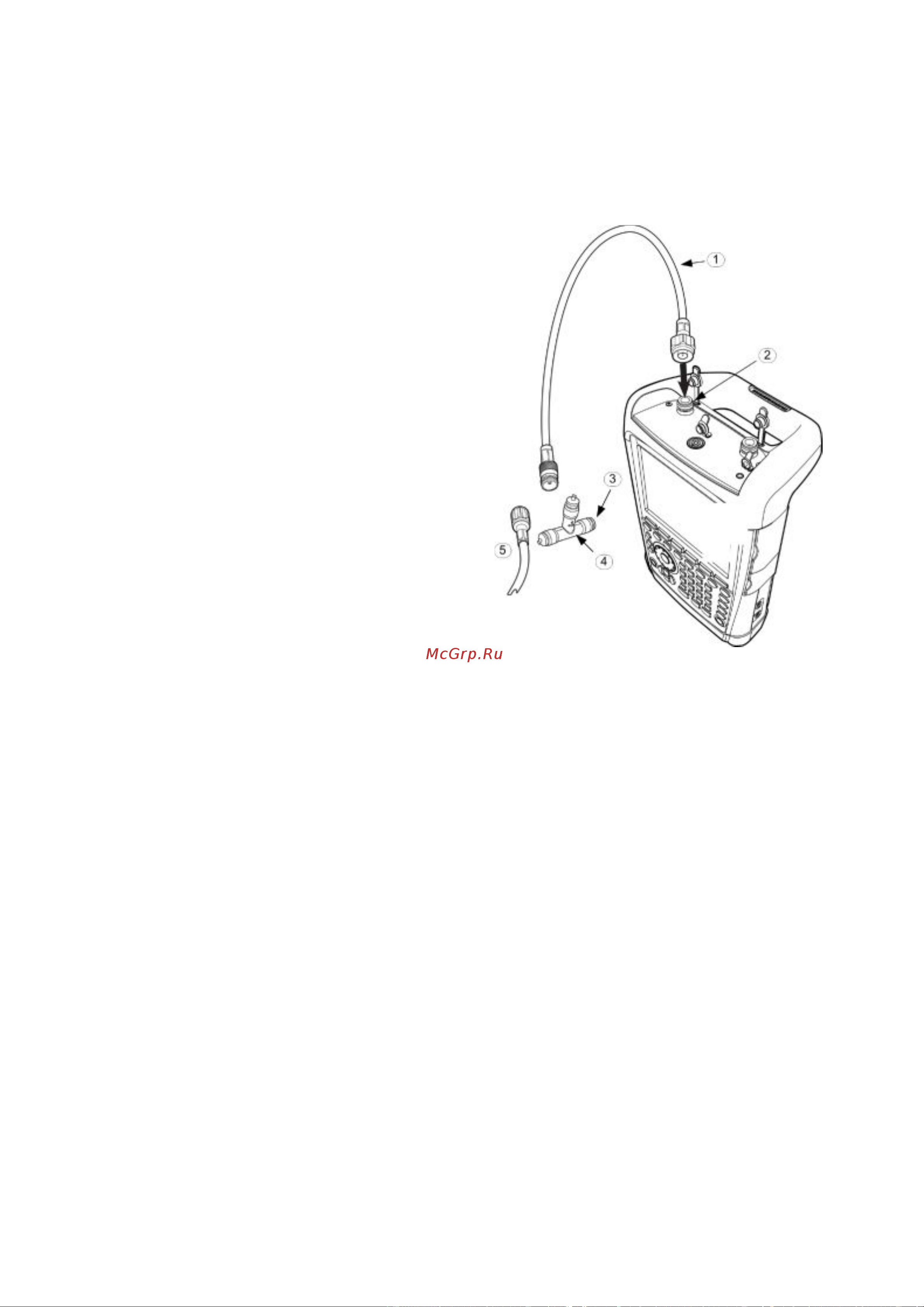

(1) Измерительный кабель
(2) ВЧ-вход PORT 1
(3) Короткозамыкатель
(4) Калибровочная мера
R&S FSH-Z28 или
R&S FSH-Z29
(5) Испытуемое устройство
Рисунок A.4 – Схема подключений при измерении повреждений в кабеле
- Для измерения параметров устройств, требующих внешнего питания,
(например, усилителей мощности), подключите необходимый источник питания
к входу BIAS PORT 1.
- Подключите измерительный кабель, который поставляется вместе с опцией
R&S FSH-Z20 к входу PORT 1.
П р и м е ч а н и еИспользование измерительного кабеля обязательно! Результаты,
полученные без этого кабеля, недостоверны.
- Нажмите клавишу MODE.
- Нажмите функциональную клавишу DISTANCE TO FAULT.
R&S FSH включит функцию измерения расстояния до повреждения.
Наилучшие результаты измерений обеспечиваются в случае, если центральная
частота анализатора установлена на рабочую частоту испытуемого устройства.
- Нажмите клавишу FREQ.
- Введите центральную частоту (CENTER), например частоту антенны на конце
испытуемого кабеля.
Для выполнения измерений расстояния до повреждения в кабеле, анализатор
R&S FSH должен иметь информацию о типе кабеля и его ориентировочной длине.
Частотно-зависимые модели кабелей могут быть созданы с помощью поставляемого
программного обеспечения "R&S FSH4 View" для Windows и загружены в анализатор
R&S FSH. Эта процедура описана в руководстве по ПО R&S FSH View.
