183

Выбор модели кабеля из списка

- Нажмите клавишу MEAS.

- Нажмите функциональную клавишу CABLE MODEL.

На экране R&S FSH отобразится список загруженных моделей кабелей.

- Выберите требуемую модель кабеля с помощью поворотной ручки или клавиш

курсора (Ù или Ú).

- Используя функциональную клавишу SELECT, активируйте выбранную

модель кабеля.

Анализатор возвращается в меню измерения расстояния до повреждения, при

этом название используемого в измерениях кабеля выводится в левом верхнем углу

экрана.

R&S FSH использует значение длины кабеля для определения оптимальной

полосы обзора при измерениях и для масштабирования оси X. Для получения

наилучших результатов, длину кабеля следует указывать на 20...50% больше длины

испытуемого кабеля.

- Нажмите функциональную клавишу CABLE LENGTH.

Откроется поле ввода длины кабеля с текущей настройкой длины.

- Используя цифровые клавиши, введите длину кабеля в метрах и завершите

ввод клавишей ENTER, или одной из клавиш единиц измерения, или

установите длину кабеля, используя поворотную ручку (шаг 1 м), или клавиши

курсора (Ù или Ú) (шаг 10 м).

Минимальная длина кабеля составляет 0 м, максимальная длина ограничена

значением 1500 м.

Калибровка измерительной установки

- Нажмите функциональную клавишу

CALIBRATE.

- Выберите пункт меню DTF ONLY с

помощью поворотной ручки или клавиш

курсора (Ù или Ú) и подтвердите выбор

нажатием клавиши ENTER или

функциональной клавиши CALIBRATE.

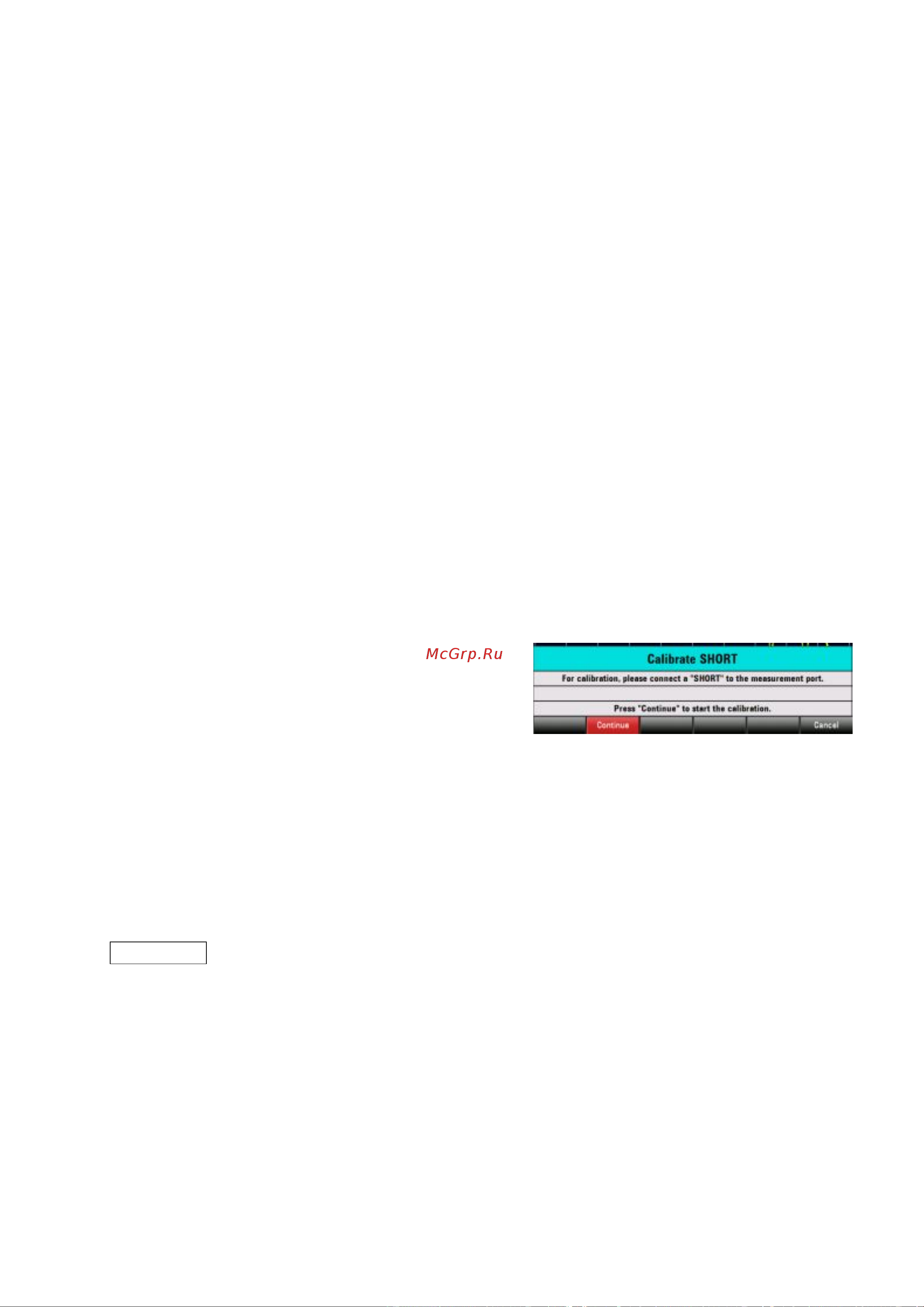

Откроется текстовое окно с запросом на подключение к измерительному

кабелю нагрузки в виде меры КЗ (SHORT).

- Плотно накрутите меру КЗ (SHORT) к выходному концу измерительного кабеля.

- Нажмите функциональную клавишу CONTINUE для запуска калибровки с

короткозамыкателем (SHORT).

После завершения калибровки в верхнем левом углу экрана появится надпись

DTF (CAL) .

П р и м е ч а н и е – Анализатор R&S FSH выполняет калибровку во всей полосе обзора частот.

Поэтому после изменения длины кабеля в повторной калибровке необходимости нет. Калибровочные

данные сохраняются во встроенной памяти прибора R&S FSH. Поэтому калибровка сохраняет силу и

после смены режима работы или выключения прибора.

- Отсоедините КЗ-нагрузку от измерительного кабеля.

- Подсоедините испытуемый кабель к измерительному кабелю.

На экране R&S FSH будет отображена зависимость потерь на отражение от

расстояния.
