- В меню выбрать отмеченную символом "X" запомненную кривую и подтвердить

выбор нажатием клавиши ENTER.

Выбранная запомненная кривая будет удалена с экрана.

Примечания

1 Запомненные кривые представляют собой растровое изображение в видеопамяти. Таким

образом, при вызове запомненной кривой она не адаптируется к возможным изменениям опорного

уровня или полосы обзора, которые были произведены с момента ее запоминания.

2 При вызове сохраненных данных соответствующие кривые сохраняются в области памяти

кривой. Сохраненная кривая может быть отображена с помощью функциональной клавиши SHOW

MEMORY.

8.9.5 Математические операции с кривыми

В анализаторе R&S FSH поддерживается возможность вычитания сохраненной

кривой из текущей кривой и отображения получившейся разности.

Последовательность действий:

- Нажать клавишу TRACE.

- Нажать функциональную клавишу

TRACE -> MEMORY.

Текущая кривая будет скопирована в память.

- Нажать функциональную клавишу SHOW. Выбрать область памяти и

подтвердить выбор нажатием клавиши ENTER.

На экран будет выведена сохраненная в памяти кривая (для отображения

используется белый цвет).

- Для удаления сохраненной кривой с

экрана повторно нажать функциональную

клавишу SHOW. Выбрать запомненную

кривую, отмеченную символом ”X”, и

подтвердить выбор повторным нажатием

клавиши ENTER.

- Нажать клавишу TRACE MATH и выбрать

пункт TRACE – MEM или MEM – TRACE.

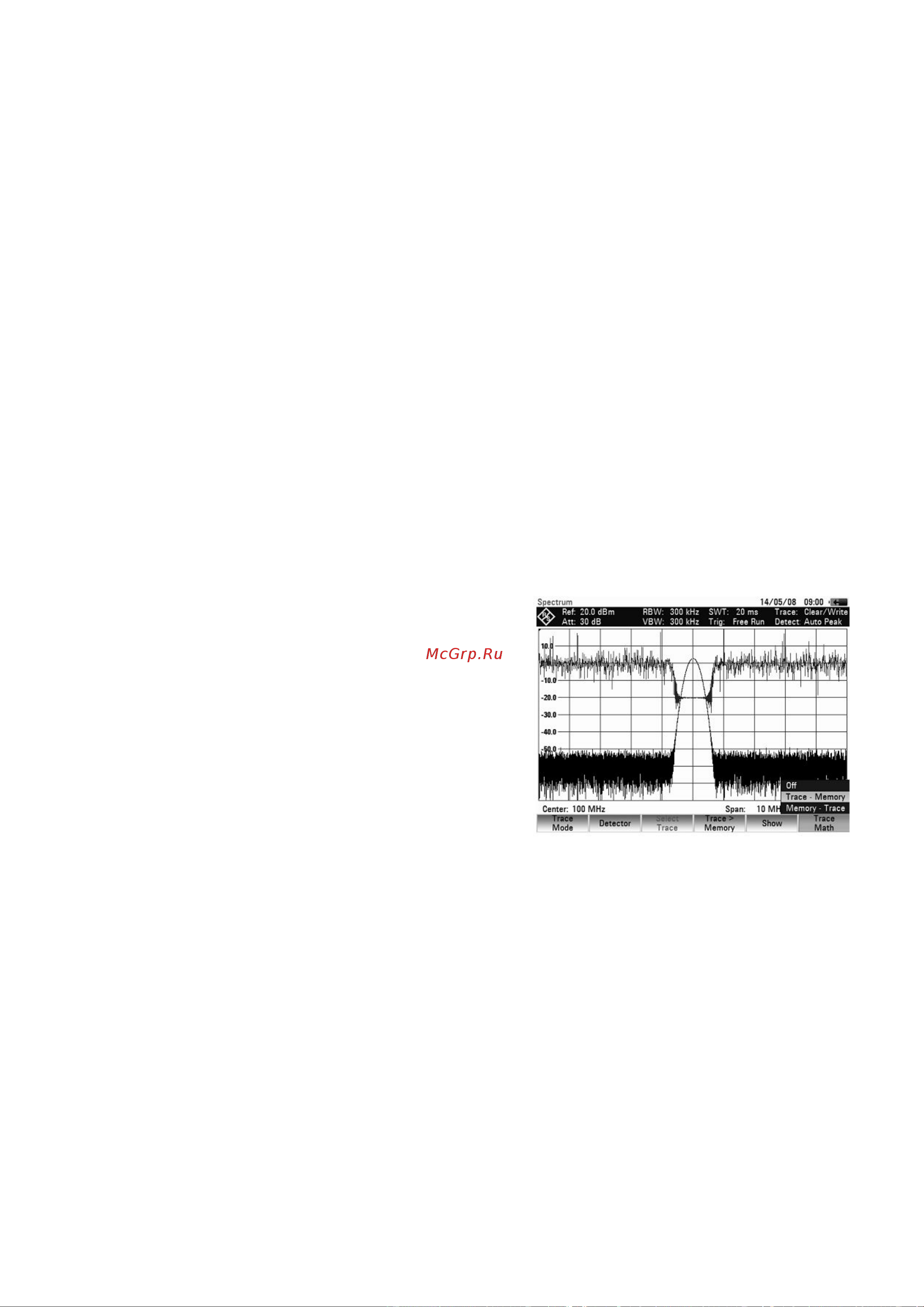

На экран будет выведена разность между

сохраненной и активной кривой.

- Для удаления сохраненной кривой с экрана, повторно нажать функциональную

клавишу TRACE MATH и выбрать пункт OFF.

8.1M Использование маркеров

В анализаторе R&S FSH имеется 6 маркеров, пять из которых могут быть

использованы в качестве маркеров или дельта-маркеров. Маркеры привязаны к

кривой и показывают частоту и уровень той точки кривой, на которую они помещены.

Частота, индицируемая маркером, показывается вертикальной линией, которая

проходит по всей высоте измерительной диаграммы. Числовые показания частоты и

уровня отображаются в верхнем левом углу экрана. Единицы измерения

соответствуют единицам измерения опорного уровня.

Позиция дельта-маркера указывается пунктирной линией (чтобы можно было

отличить его от маркеров другого типа). Уровень дельта-маркера выводится всегда

относительно уровня главного маркера, так что в качестве единиц измерения уровня

дельта-маркера всегда используются дБ. Частота дельта маркера выводится всегда

относительно частоты главного маркера – другими словами, частота дельта-маркера

равна разности между частотой, соответствующей позиции главного маркера, и

частотой, соответствующей позиции дельта-маркера.
