(1) Частота маркера

(2) Уровень маркера

(3) Частота дельта-

маркера

(4) Уровень дельта-

маркера

(5) Символ маркера

(6) Символ дельта-

маркера

(7) Маркер

(8) Дельта-маркер

(9) Меню маркера

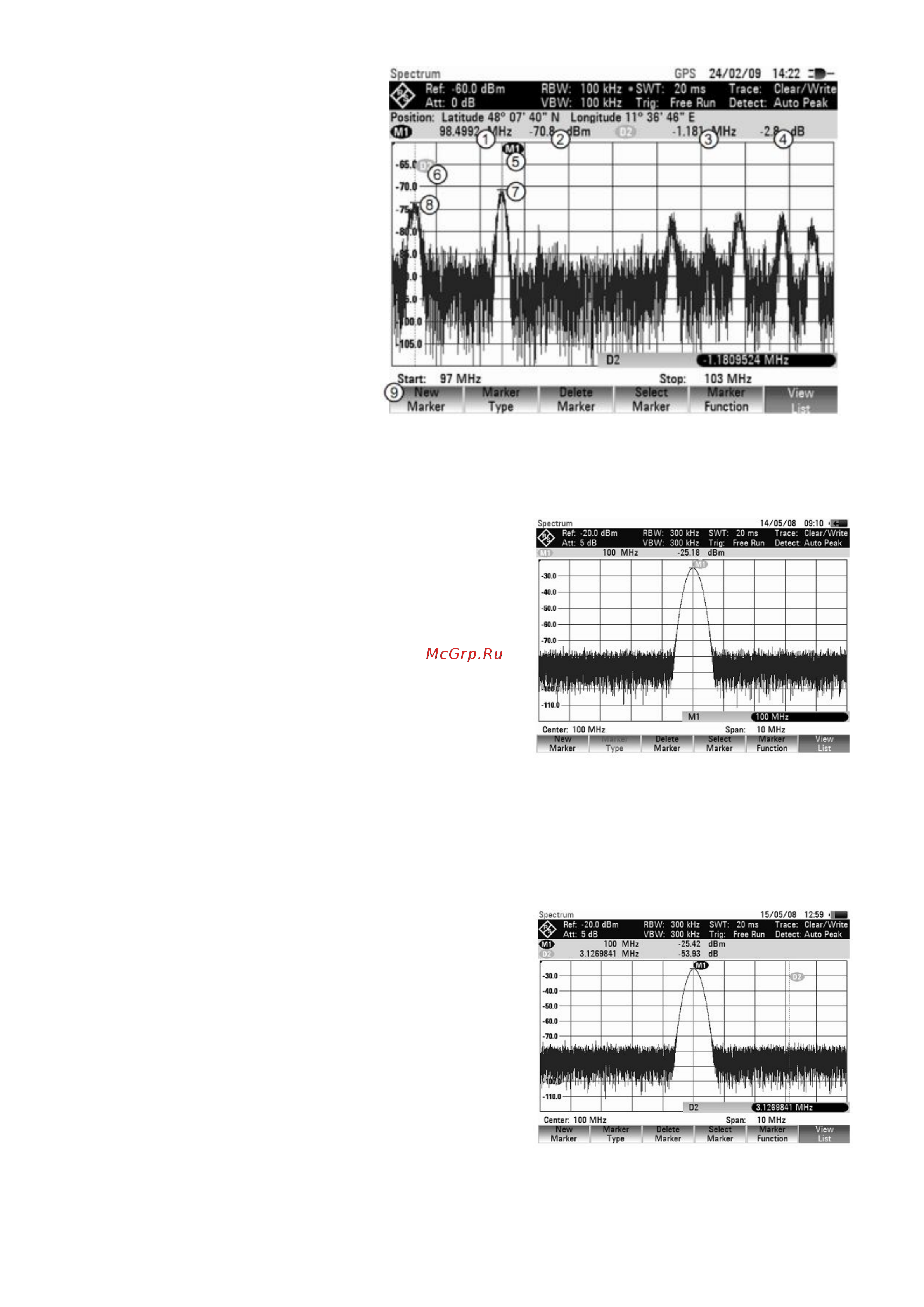

Рисунок 8.5 – Вид экрана в режиме использования маркера

Управление маркером:

- Нажать клавишу MARKER.

Откроется меню маркера. Если до этого

не было активировано ни одного

маркера, то автоматически будет

включен главный маркер (MARKER) и

помещен на максимальный уровень в

спектре. Частота и уровень в точке,

указанной маркером, отображается в

верхней части экрана в выбранных

единицах измерения (= единицы

измерения опорного уровня). Откроется

окно для ввода частоты маркера.

Можно выполнить следующие действия:

- Изменить позицию маркера, используя поворотную ручку или клавиши курсора.

- Ввести позицию маркера с помощью цифровых клавиш и завершить ввод

нажатием одной из клавиш единиц измерения.

- Подтвердить ввод позиции маркера нажатием клавиши ENTER.

Управление дельта-маркером:

Нажать клавишу MARKER.

- Нажать функциональную клавишу NEW

MARKER.

Будет включен дельта-маркер и помещен

на второй по величине максимум кривой.

Частота и уровень, отображаемые в

верхней части экрана, будут выводиться

относительно значений главного маркера,

т.е. показания дельта-маркера представ-

ляют собой разность между частотами и

уровнями в точках расположения главного

маркера и дельта-маркера. Одновременно

будет открыто окно ввода разностной

частоты дельта-маркера.
