(1) Стандарт

(2) Занимаемая полоса частот

(3) Полоса частот канала

(4) Процент мощности

(5) Занимаемая полоса частот

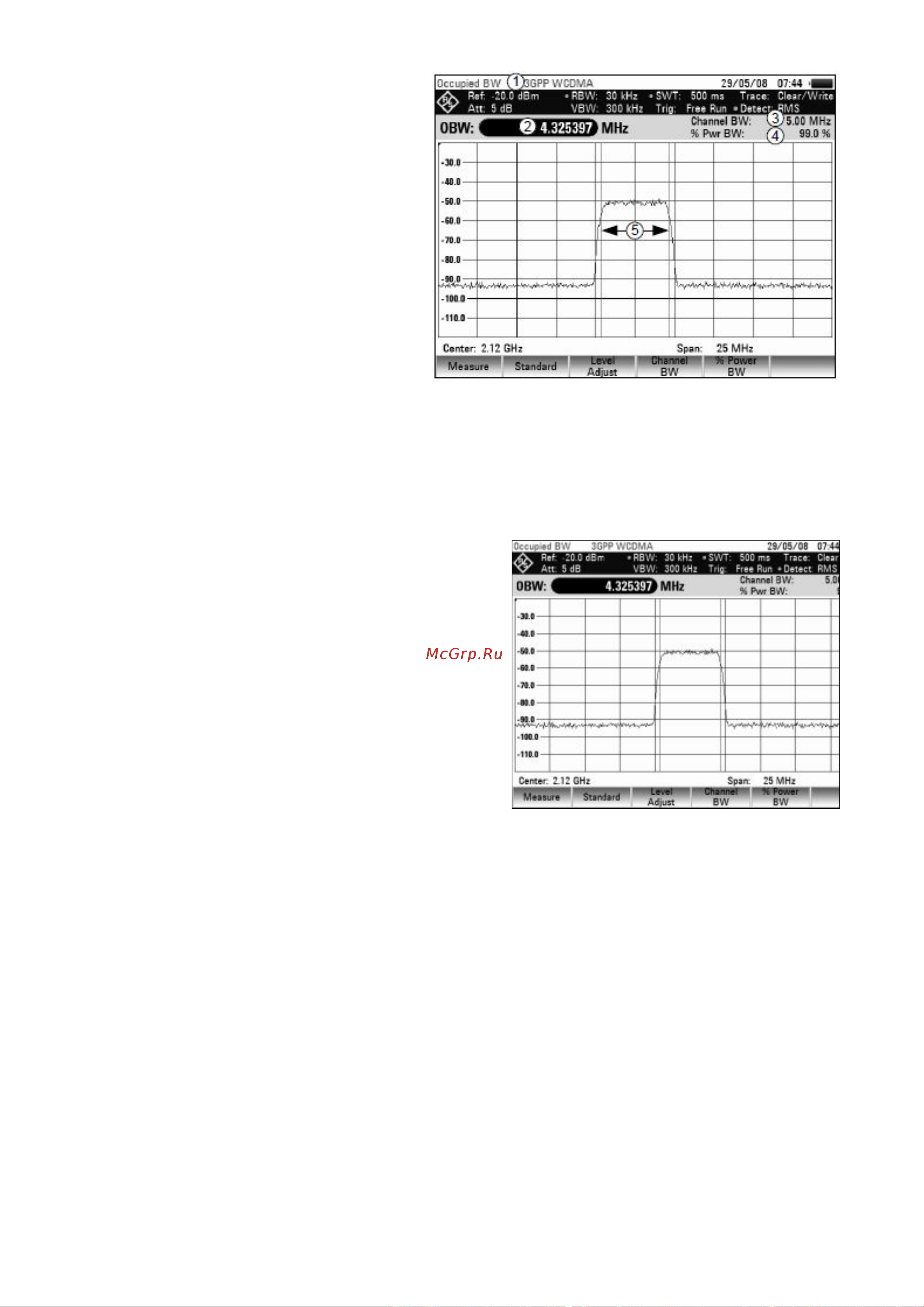

Рисунок 8.9 – Вид экрана при измерении мощности в канале

8.1T.1 Выбор стандарта

В R&S FSH предусмотрены стандартные настройки для измерения занимаемой

полосы частот для различных стандартов связи. Также могут быть определены и

сохранены пользовательские конфигурации.

- Нажать функциональную клавишу

STANDARD.

Откроется таблица с доступными

стандартами.

- Используя поворотную ручку или

клавиши курсора, выбрать

необходимый стандарт.

- Подтвердить выбор нажатием

клавиши ENTER или функциональной

клавиши STANDARD.

Произойдет установка выбранного

стандарта. Оптимальная полоса обзора,

полоса разрешения, полоса видеофильтра,

время развертки и детектор для

установленного стандарта выбираются

автоматически.

При изменении настроек следует обратить внимание на следующее:

• Полоса обзора всегда связана с полосой частот канала (CHANNEL BW). При

изменении настроек подходящая полоса обзора устанавливается автоматически (= 5

x полоса канала).

• Полоса разрешения должна находиться в диапазоне от 1% до 4% от полосы

частот канала. Это обеспечивает высокую точность измерений занимаемой полосы

частот.

• Полоса видеофильтра должна быть, по крайней мере, в три раза шире полосы

разрешения. Это предотвратит появление некорректных результатов вследствие

сжатия пиков сигнала видеофильтром.

• Рекомендуется использовать детектор среднеквадратического значения (RMS-

детектор). Это гарантирует получение правильных результатов измерения мощности

вне зависимости от формы исследуемого сигнала.
