• Время развертки должно быть установлено таким образом, чтобы обеспечить

стабильность результата измерения. Если время развертки увеличивается, то также

увеличивается время интегрирования для RMS-детектора, что обеспечивает

стабилизацию измеряемой величины.

С помощью управляющего ПО R&S FSH4View в анализаторе могут быть

созданы и сохранены дополнительные стандарты. Также можно удалить заводские

стандарты, уже имеющиеся в приборе, если в них нет нужды. Тогда анализатор

R&S FSH будет содержать лишь необходимые стандарты, например, для измерения

ТВ-сигналов.

8.1T.O Установка опорного уровня

Выбирая опорный уровень, убедитесь, что анализатор R&S FSH не будет

перегружен. Поскольку мощность измеряется в полосе разрешения гораздо

меньшей, чем полоса частот сигнала, то R&S FSH может быть перегружен, даже не

смотря на то, что кривая будет находиться в пределах измерительной диаграммы.

Чтобы предотвратить перегрузку R&S FSH, можно измерять сигнал при наибольшей

из возможных полос разрешения, используя пиковый детектор. При выборе таких

настроек кривая не сможет превысить опорный уровень.

Чтобы упростить работу и предотвратить некорректные измерения в

анализаторе R&S FSH предусмотрена автоматическая процедура установки

опорного уровня.

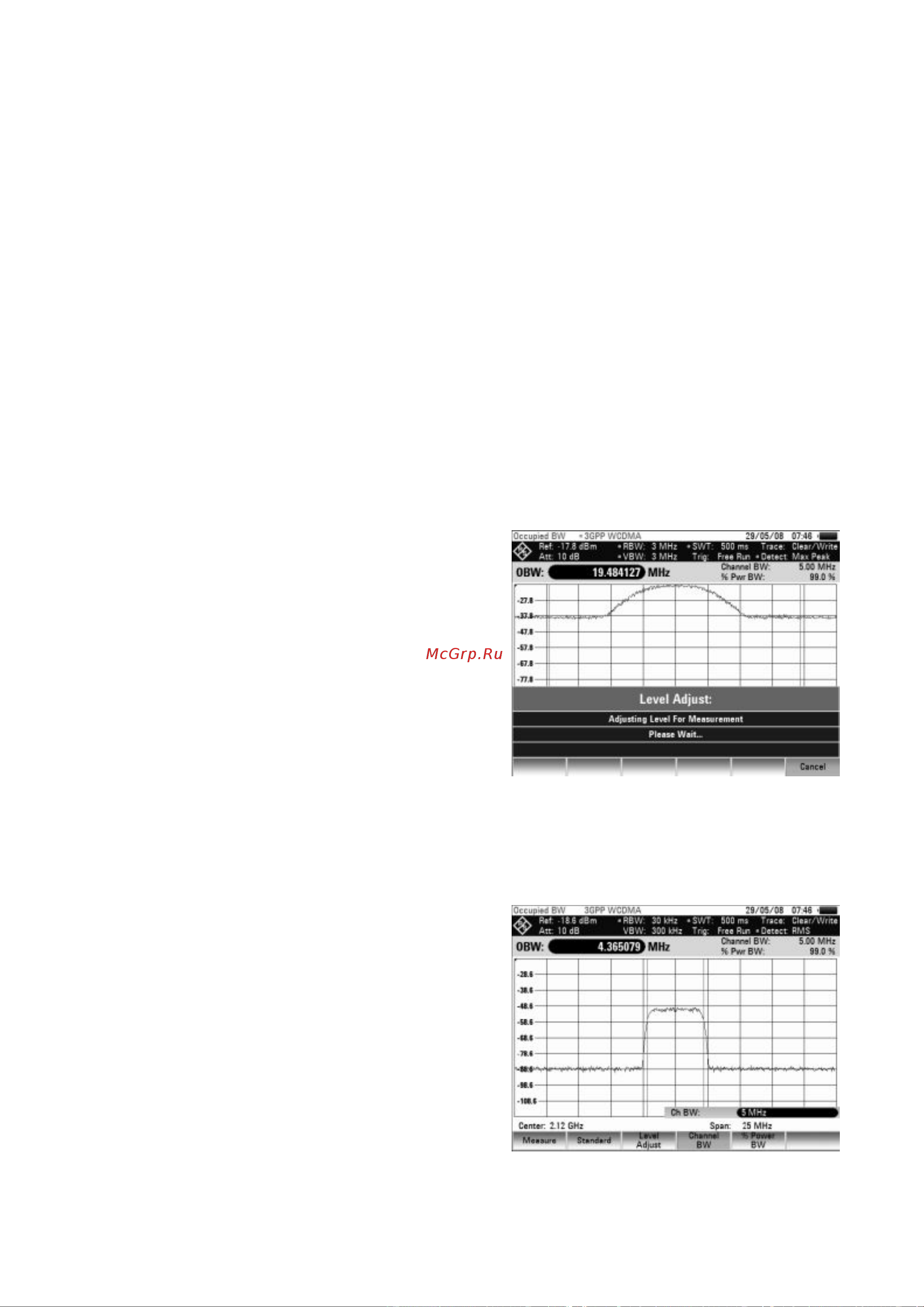

- Нажать функциональную клавишу

LEVEL ADJUST.

Начнется измерение оптимального

опорного уровня с использованием полосы

разрешения 3 МГц, полосы видеофильтра

3 МГц и пикового детектора. Во время

измерения выводится сообщение "Adjusting

level for OBW measurement, please wait..."

(Настройка уровня для измерения

занимаемой полосы частот, пожалуйста,

ждите…).

Затем будет установлен оптимальный

опорный уровень.

8.1T.P Установка полосы частот канала

Ширина полосы частот канала определяет полосу обзора, полосу разрешения и

время развертки, которые используются для измерения занимаемой полосы частот.

- Нажать функциональную клавишу

CHANNEL BW.

Откроется окно ввода с текущим

значением полосы частот канала.

- Используя цифровые клавиши, ввести

новую полосу частот канала и

завершить ввод нажатием клавиши

подходящих единиц измерения, или

- Используя поворотную ручку или

клавиши курсора, изменить полосу

частот канала и подтвердить ввод

нажатием клавиши ENTER или функ-

циональной клавиши CHANNEL BW.
