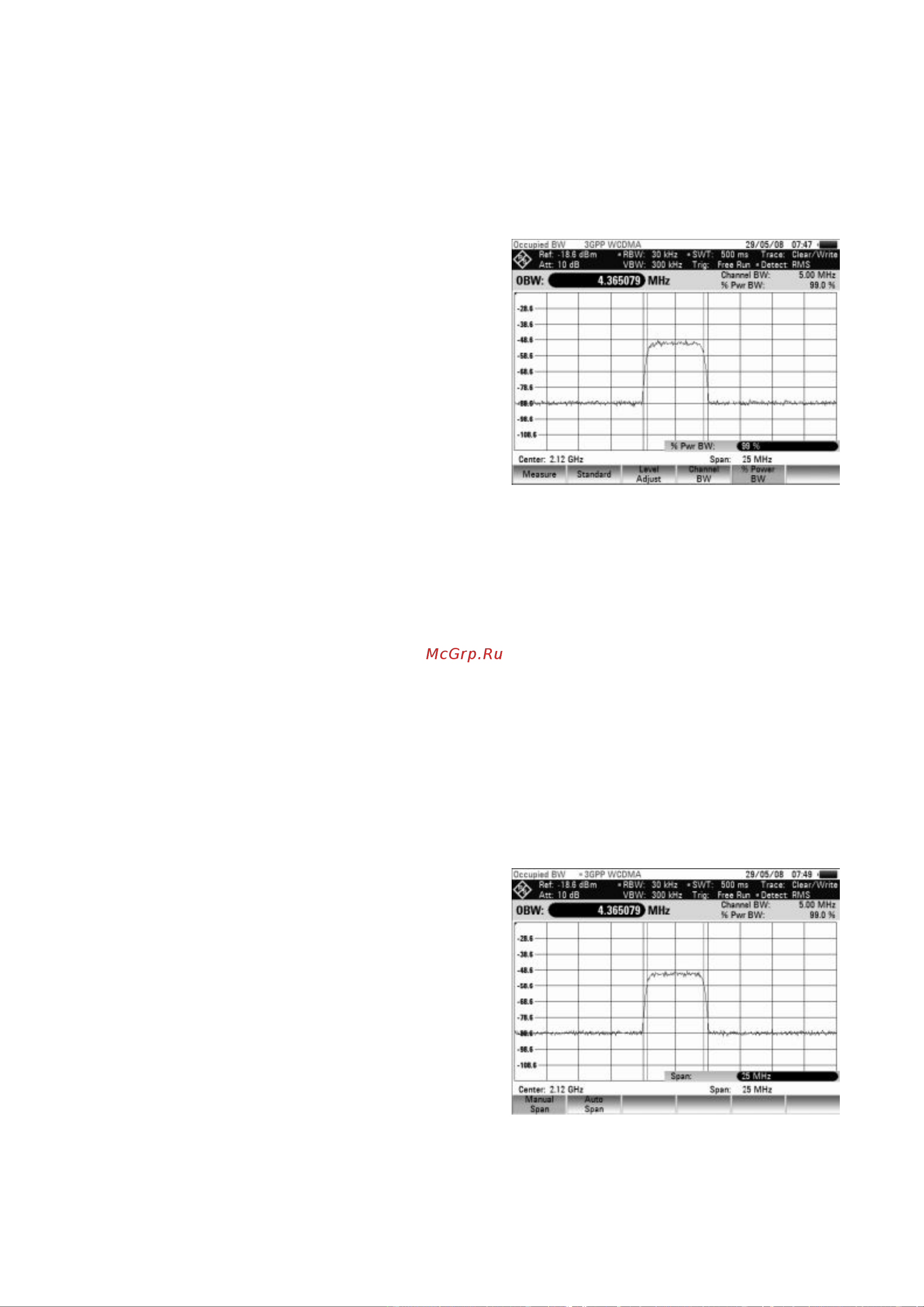

![Rohde & Schwarz R&SFSH4 с предусилителем, следящим генератором и встроенным КСВН-мостом Инструкция к товару онлайн [98/186] 872615](/views2/2111428/page98/bg62.png)
98
Для введенной полосы частот канала будет автоматически установлена
подходящая полоса обзора (полоса обзора = 5 x полоса частот канала) чтобы
гарантировать правильное измерение занимаемой полосы частот. Минимальная
полоса частот канала может быть установлена равной 2 кГц.
При попытке ввести меньшую полосу частот канала будет автоматически
установлена полоса 2 кГц.
8.1T.4 Ввод доли мощности для определения занимаемой полосы частот
- Нажать функциональную клавишу %
POWER BW.
Откроется поле для ввода доли
мощности от общей мощности во всей
полосе обзора, который задает
занимаемую полосу частот (процент от
общей мощности). На экране отобразится
текущее значение настройки.
- Используя поворотную ручку или
клавиши курсора, изменить значение
процента или ввести значение с
помощью цифровых клавиш, а затем
подтвердить ввод нажатием клавиши
ENTER или функциональной
клавиши % POWER BW.
На экране отобразится занимаемая полоса частот для указанного процента от
общей мощности.
8.1T.5 Индикация занимаемой полосы
Показания занимаемой полосы частот выводятся в верхней части
измерительной диаграммы ("OBW: nnn.nn mHz").
8.1T.6 Изменение полосы обзора
Полоса обзора, установленная автоматически, позволяет получать
оптимальные результаты измерений. Тем не менее, в некоторых случаях требуется
выбор большей полосы обзора. Например, в случае, когда в области, находящейся
за пределами автоматически установленной полосы разбора содержатся
компоненты сигнала, которые необходимо включить в измерение.
Последовательность действий:
-
Нажать клавишу
SPAN
.
Название функциональной клавиши
AUTO SPAN будет подсвечено зеленым
цветом, указывая на то, что установлена
оптимальная полоса обзора для измерения
мощности в канале. Активируется поле
ввода функциональной клавиши MANUAL
SPAN для немедленного ввода полосы
обзора.
- Используя цифровые клавиши, ввести
новую полосу обзора и завершить
ввод нажатием клавиши подходящих
единиц измерения, или
- Изменить полосу обзора с помощью поворотной ручки или клавиш курсора и
завершить ввод нажатием клавиши ENTER или функциональной клавиши
MANUAL SPAN.
