Наибольшая допустимая полоса обзора для измерения занимаемой полосы

частот в десять раз больше полосы частот канала. При больших полосах обзора

результат измерения мощности в канале был бы слишком неточен, поскольку точек

кривой, попадающих в измеряемый канал, было бы слишком мало.

- Нажать функциональную клавишу AUTO SPAN для установки оптимальной

полосы обзора.

- Для возврата в меню измерения мощности в канале нажать клавишу MEAS.

8.18 Измерение параметров четырехполюсников с помощью следящего

генератора

Только для R&S FSH со следящим генератором (порядковый номер

1309.6000.14, 1309.6000.24, 1309.6000.18 или 1309.6000.28).

Анализатор спектра R&S FSH может быть опционально оснащен следящим

генератором для измерения характеристики передачи четырехполюсника или

коэффициентов отражения двухполюсников и четырехполюсников. Частота сигнала

на выходе следящего генератора равна текущей частоте анализатора спектра

R&S FSH. Номинальный выходной уровень может быть выбран в диапазоне от

0 дБмВт до -50 дБмВт с шагом 1 дБ.

Характеристика передачи четырехполюсника может быть определена

напрямую путем соединения входа испытуемого устройства (ИУ) с выходом

следящего генератора и выхода ИУ с ВЧ-входом анализатора спектра R&S FSH.

Мост необходим для того, чтобы измерить коэффициент отражения, например, в

модели R&S FSH4, номер по каталогу 1309.6000.24 и в R&S FSH8, номер по

каталогу 1309.6000.28. С этими измерительными КСВН-мостами с помощью

анализатора R&S FSH можно производить измерения как в прямом, так и обратном

направлениях. Таким образом, можно измерить импеданс на входе

четырехполюсника и его выходе, а также коэффициент передачи в обоих

направлениях.

Ввиду используемого метода калибровки точность измерений анализатора

спектра R&S FSH является высокой для измерения как прямых сигналов, так и

отраженных. По умолчанию в анализаторе спектра R&S FSH предлагается

скалярный метод калибровки; то есть модули скорректированы для измерения

прямых и отраженных сигналов. Применение методов и измерений векторной

калибровки (опция R&S FSH-K42) целесообразно для увеличения динамического

диапазона и точности измерений. Действие векторных измерений в основном

отличается в расширенных возможностях обычной калибровки. К тому же опция

R&S FSH-K42 предлагает дополнительные измерительные функции для определения

фазы, групповой задержки, и электрической длины ИУ.

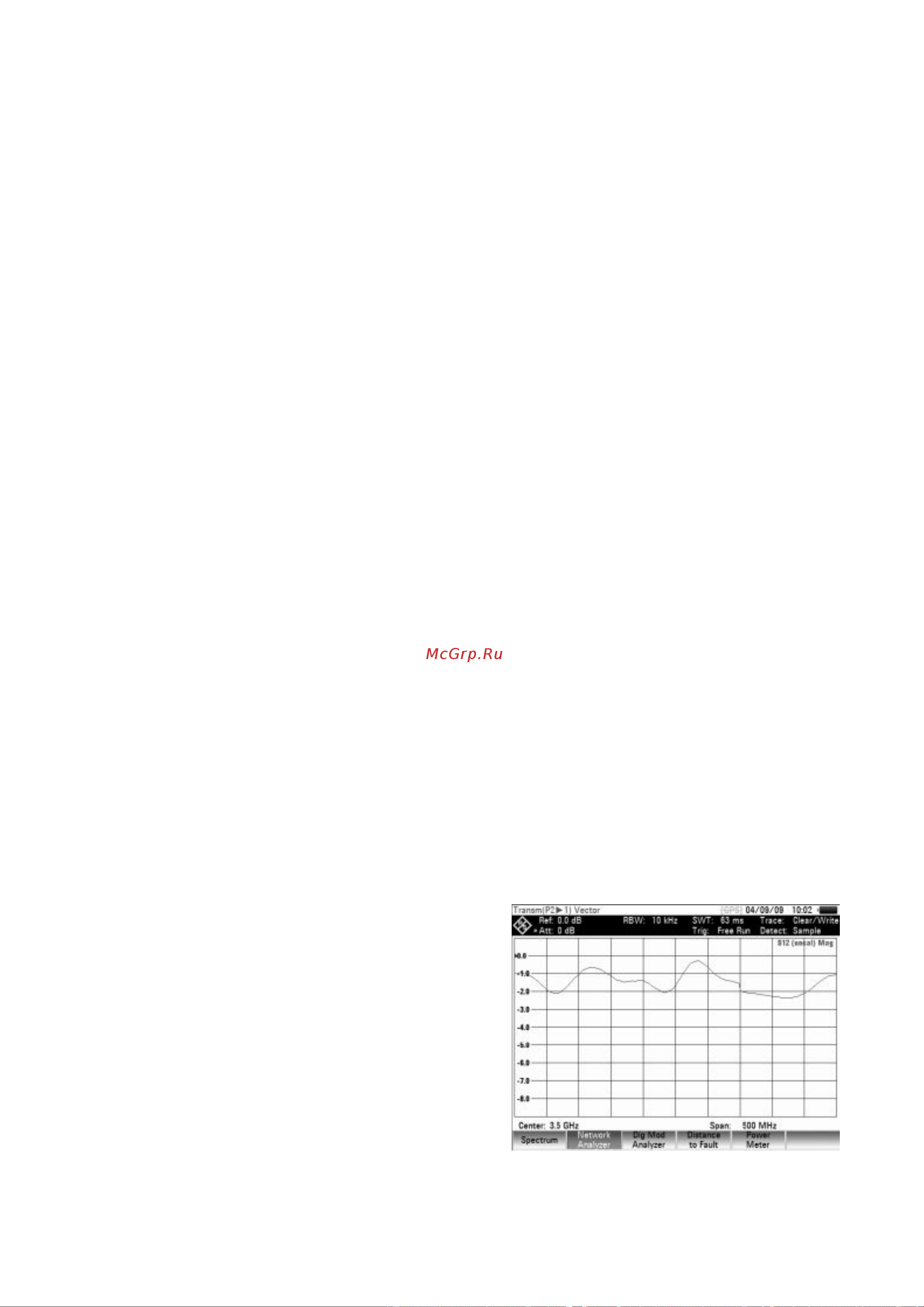

Нажать

клавишу MODE.

- Нажать функциональную клавишу

NETWORK ANALYZER.

Анализатор спектра R&S FSH

запускает следящий генератор и

переключается на меню его

функциональной клавиши. Тем не менее,

настройки частоты и уровня из режима

анализа спектра остаются неизменными.

Меню функциональной клавиши следящего генератора содержит

функциональные клавиши для выбора режима измерения (скалярное или векторное,

доступно только для устройств с КСВН-мостом), калибровки измерений прямого
