HiWatch DS-T513B 2.8mm 00-00011506 [6/13] Установка камеры типа ii

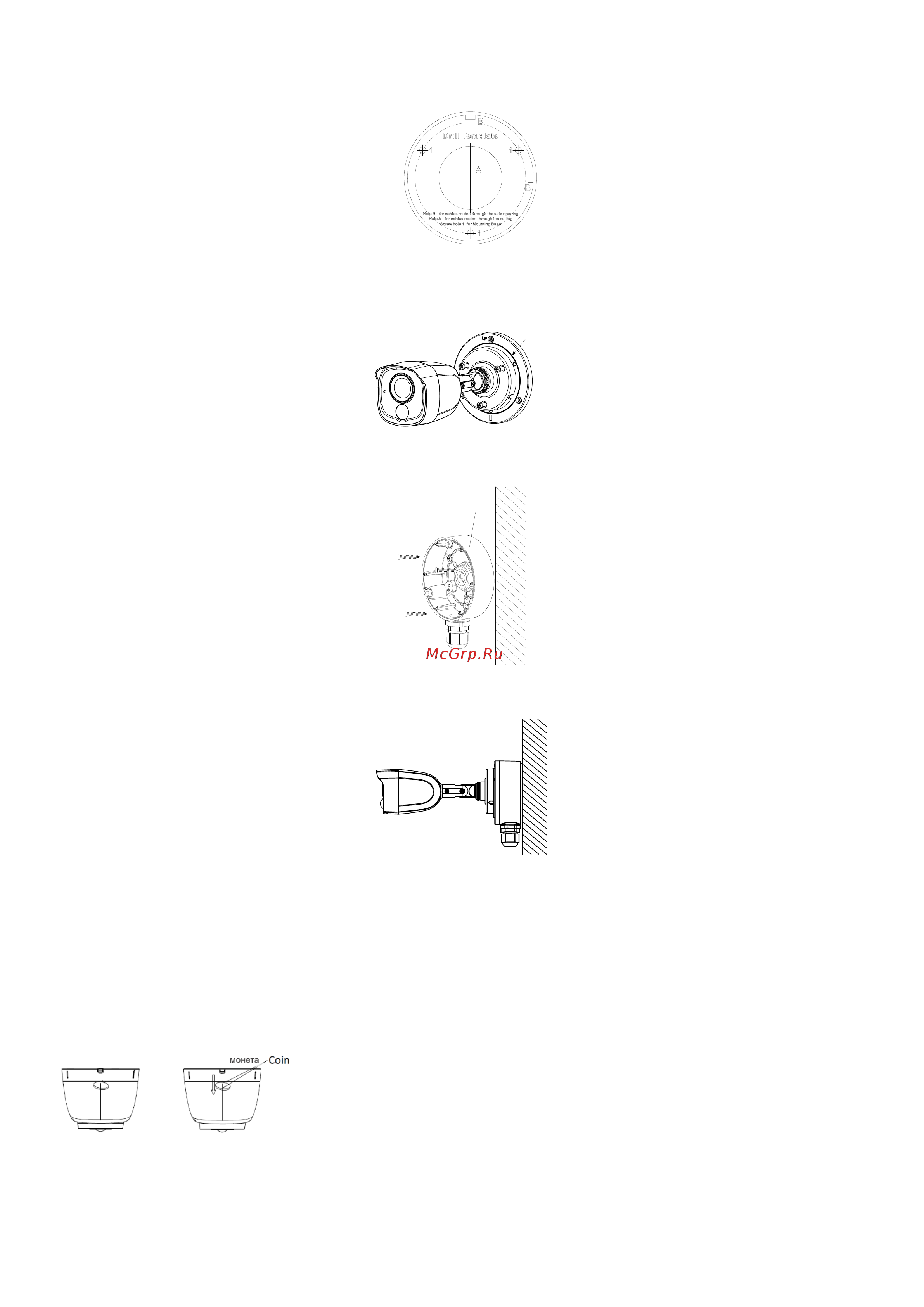

Рис. 2-4 Шаблон крепления для монтажной коробки

3. Отсоедините монтажную коробку и совместите отверстия для винтов цилиндрической камеры с отверстиями на крышке

монтажной коробки.

4. Закрепите камеру на крышке монтажной коробки с помощью прилагаемых винтов.

Junction

Box Cover

Рис. 2-5 Установка камеры на крышке монтажной коробки

5. Закрепите основание монтажной коробки на потолке / стене, совместив отверстия для винтов на монтажной коробке.

6. Закрепите основание монтажной коробки на потолке / стене с помощью прилагаемых винтов.

Junction Box

Body

Рис. 2-6 Установка монтажной коробки на потолке / стене

7. Проложите кабели через нижнее отверстие или через боковое отверстие для кабелей на монтажной коробке.

8. Закрепите крышку монтажной коробки на основание.

Рис. 2-7 Установка камеры на монтажной коробке на стене.

9. Закрепите крышку монтажной коробки на основании монтажной коробки

10. Повторите шаги 5 и 6 2.1.1 Установка на потолок/стену без монтажной коробки, чтобы завершить установку.

2.2 Установка камеры типа II

2.2.1 Установка на потолок/стену без монтажной коробки

Шаги:

Разберите камеру

1. Поверните камеру, чтобы выровнять выемку по одной из линий как показано на рисунке ниже.

2. Подденьте монтажное основание с помощью инструментов, например, монеты.

3. Приложите шаблон крепления (идет в комплекте) к желаемому месту установки камеры.

4. Просверлите отверстия для винтов и отверстие для кабелей (опционально) на потолке / стене в соответствии с шаблоном

крепления.
