сообщение "SPAN changed" (полоса обзора изменена) для информирования

пользователя об этом событии.

8.4.O Установка сдвига частоты

Для исследования преобразователей частоты, например, спутникового

понижающего преобразователя, удобно соотносить результаты с частотой до

преобразования. Для этой цели в R&S FSH встроена функция сдвига частоты,

которая производит арифметический сдвиг центральной частоты на более высокую

или низкую частоту. В результате на анализаторе R&S FSH будет отображаться

входная частота испытуемого устройства.

Положительный сдвиг частоты доступен в диапазоне от 1 Гц до 100 ГГц с

шагом 1 Гц. Ограничения отрицательного сдвига частоты зависят от начальной

частоты, которая не должна быть меньше 0 Гц.

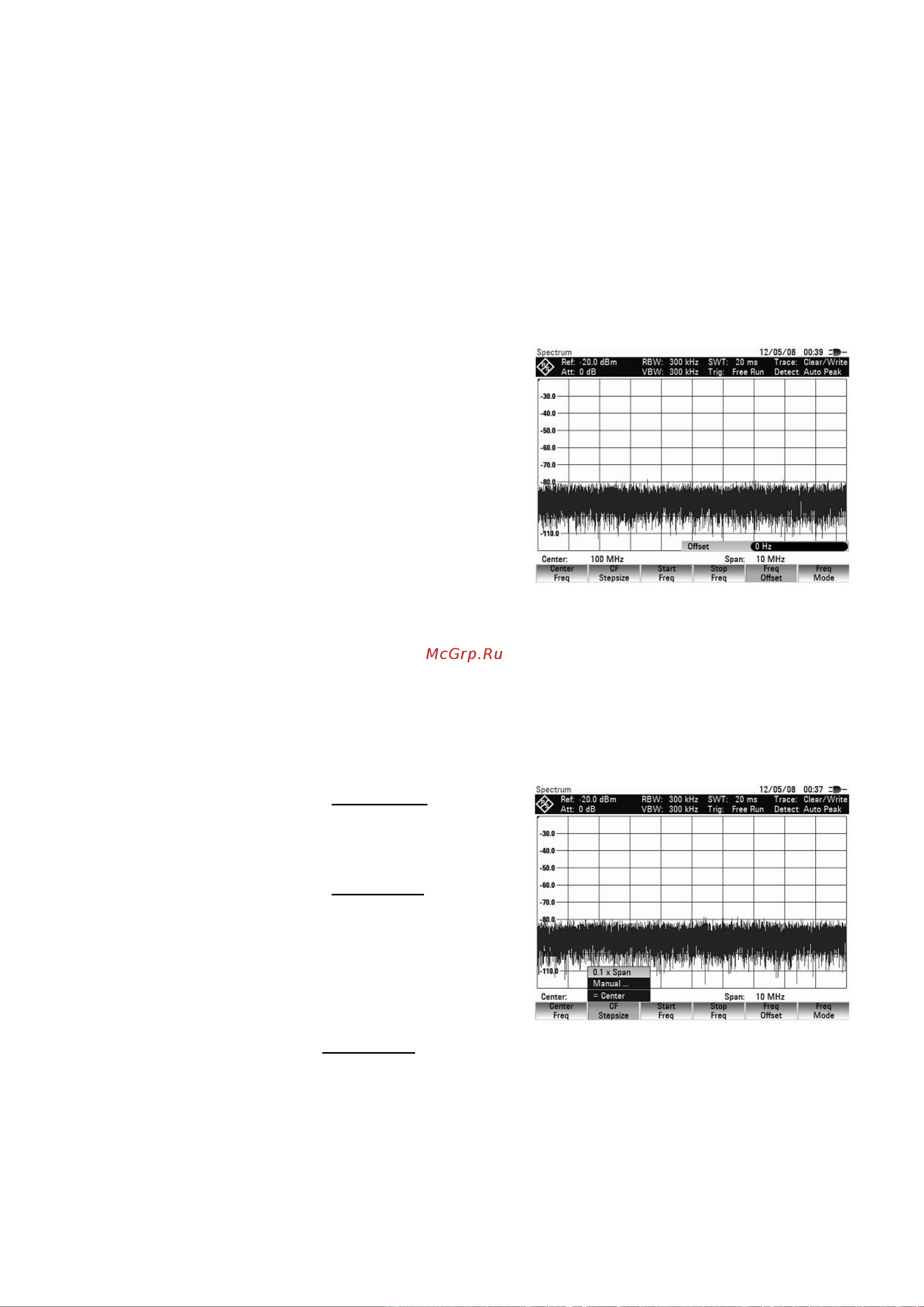

Нажать клавишу FREQ.

- Нажать функциональную клавишу FREQ

OFFSET.

Откроется поле для ввода сдвига

частоты.

- Ввести нужный сдвиг частоты и

завершить процедуру выбором

подходящих единиц измерения.

Введенный сдвиг частоты добавится к установленной центральной частоте.

Показание центральной частоты будет отмечено красной точкой, обозначая наличие

сдвига частоты.

Сдвиг частоты может отменить, введя значение, равное 0 Гц.

8.4.P Ввод величины шага изменения центральной частоты

- Нажать клавишу CF STEPSIZE.

Над обозначением функциональной клавиши откроется подменю. В нем

содержатся различные варианты настройки величины шага.

Если выбрать пункт 0.1 x SPAN

(стандартное значение), то величина шага

будет равна 10% от полосы обзора (= 1

деление вертикальной оси).

Если выбрать пункт = CENTER, то

величина шага будет равна центральной

частоте. Этот режим идеально подходит для

измерения гармоник. При каждом увеличении

частоты на один шаг, центральная частота

устанавливается на следующую гармонику.

С помощью пункта MANUAL... можно выбрать произвольный шаг, что позволяет

легко исследовать спектр на частотах, следующих с постоянными интервалами.

- Выбрать подходящий пункт меню с помощью поворотной ручки или клавиш

курсора и подтвердить выбор нажатием клавиши ENTER.

Если был выбран пункт 0.1 x SPAN или = CENTER, то прибор R&S FSH

выполнит установку величины шага автоматически. Если же был выбран пункт

MANUAL..., то откроется окно для ввода значения с указанием текущей величины

шага.
