- Используя поворотную ручку, клавиши курсора или цифровую клавиатуру,

изменить величину шага.

- После ввода нужной величины шага подтвердить ввод нажатием клавиши

ENTER или функциональной клавиши CF STEPSIZE.

8.4.4. Ввод начальной и конечной частот

- Нажать функциональную клавишу START FREQ.

Откроется окно для ввода начальной частоты. В нем указана текущая

начальная частота.

- Ввести новую начальную частоту с помощью цифровых клавиш и завершить

ввод выбором единиц измерения или

- Выставить начальную частоту с помощью поворотной ручки или клавиш

курсора и завершить ввод нажатием клавиши ENTER.

В анализаторе будет установлена новая начальная частота. Подписи к оси X

изменятся с CENTER и SPAN на START и STOP.

- Нажать функциональную клавишу STOP FREQ.

Откроется окно для ввода конечной частоты. В нем указана текущая конечная

частота.

- Ввести новую конечную частоту с помощью цифровых клавиш и завершить

ввод выбором единиц измерения или

- Настроить конечную частоту с помощью поворотной ручки или клавиш курсора

и завершить ввод нажатием клавиши ENTER.

В анализаторе будет установлена новая конечная частота.

Если введена конечная частота, превышающая максимальное значение

конечной частоты модели прибора, то будет установлена максимально допустимая

для данного анализатора R&S FSH конечная частота. Если предел частоты был

достигнут с помощью поворотной ручки или клавиш курсора, то дальнейшие

повороты ручки или нажатия клавиш курсора будут проигнорированы.

8.4.5 Работа с таблицами каналов

Почти во всех системах передачи информации заданные диапазоны частот

подразделяют на каналы с определенной частотой, назначенной данному каналу.

Поэтому, для простоты использования R&S FSH позволяет пользователям

определять распределение каналов с использованием привычных терминов.

Таблицы каналов заданы с помощью программного обеспечения

R&S FSH4View и загружены в анализатор спектра.

Анализатор R&S FSH может хранить до 100 различных таблиц каналов,

которые по требованию могут быть активированы с передней панели. Максимальное

количество таблиц каналов может быть уменьшено, если информация о

коэффициентах преобразователей, моделях кабелей, значениях пределов (или

массивы данных) хранятся совместно с таблицами (см. раздел "Сохранение и

загрузка настроек прибора и результатов измерений" в этой главе). Процесс

создания таблиц каналов описан в руководстве по эксплуатации ПО R&S FSH4View.

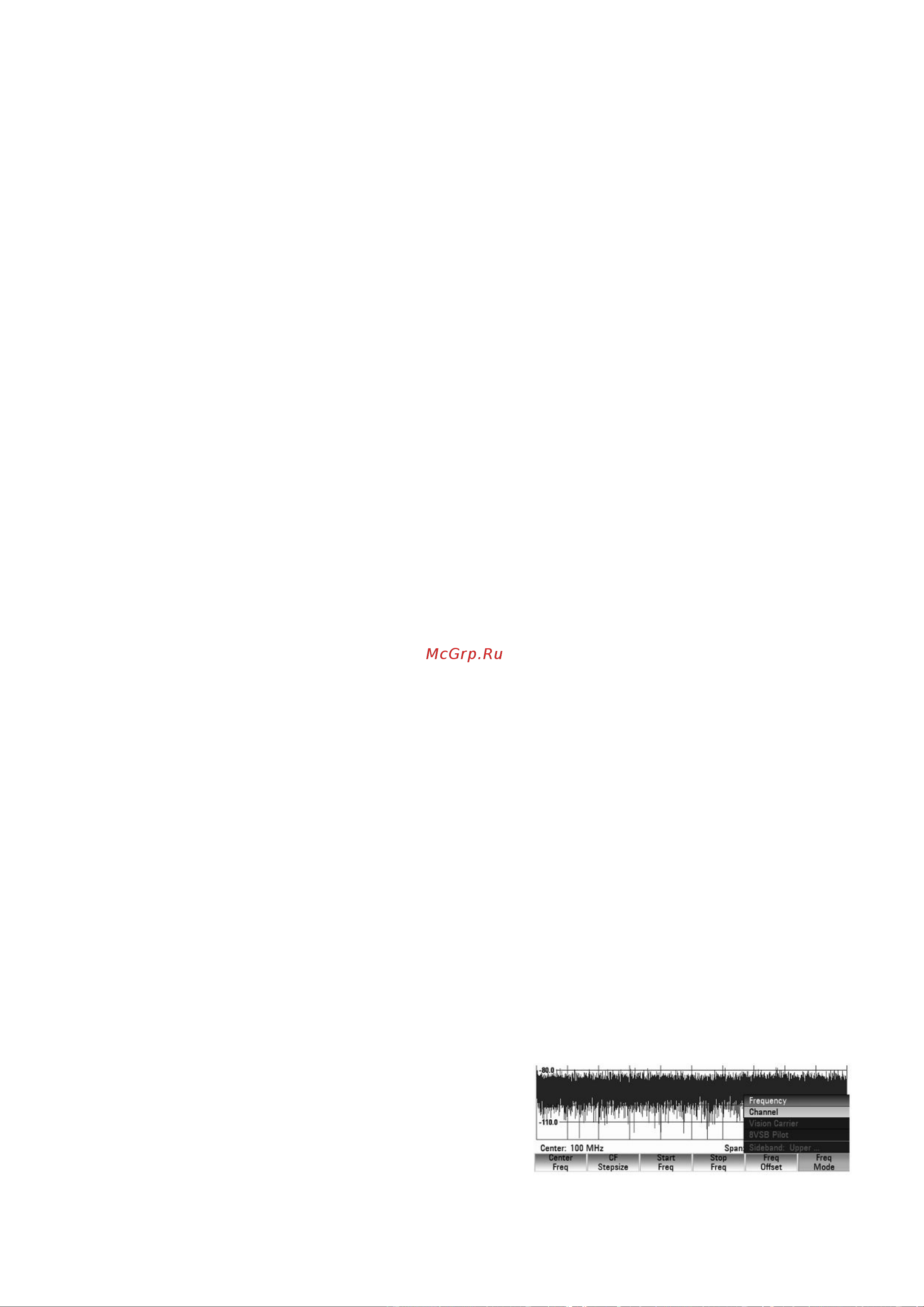

Переключение на ввод каналов:

Нажать клавишу FREQ.

- Нажать функциональную клавишу FREQ

MODE.

- В появившемся меню с помощью

поворотной ручки или клавиш курсора

выбрать CHANNEL и подтвердить выбор

нажатием клавиши ENTER.
