Для R&S FSH необходимо минимальное время развертки 20 мс на каждые

600 МГц полосы обзора. Если установлена более широкая полоса обзора, то в

режиме зависимости времени развертки в R&S FSH автоматически подстраивается

минимальное время развертки.

Если полоса обзора равна 0 Гц, то вместо спектра R&S FSH отображает

зависимость видеосигнала от времени. Ось X измерительной диаграммы становится

осью времени, которая начинается со значения 0 с и заканчивается значением

выбранного времени развертки.

Минимальное время развертки при нулевой полосе обзора составляет 200 мкс,

максимальное – 100 с.

8.8.1 Время развертки

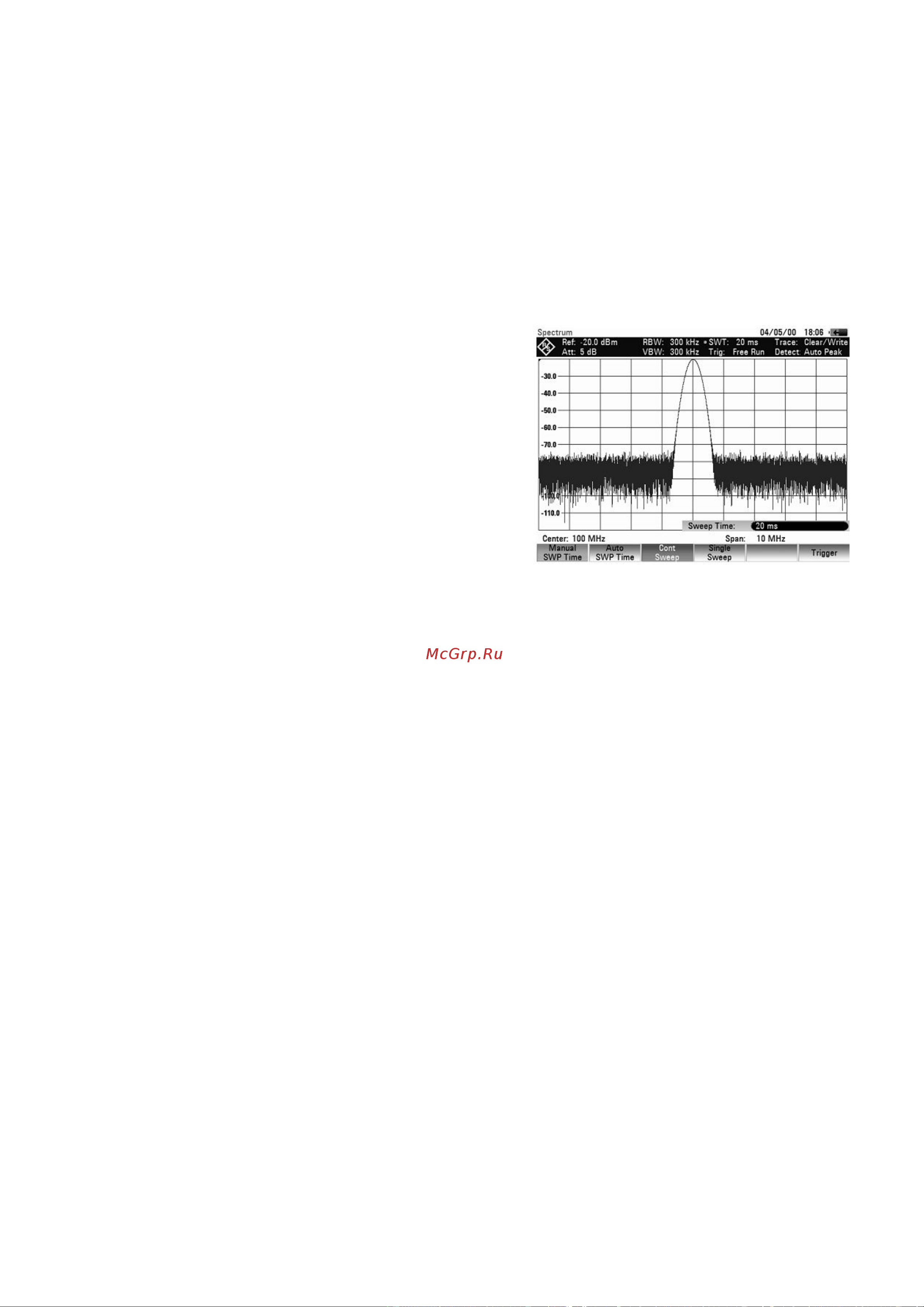

Нажать клавишу SWEEP.

Откроется меню функциональных клавиш

для ввода параметров развертки. Если

выбраны стандартные настройки,

устанавливается режим автоматического

выбора времени развертки (AUTO SWP

TIME). В этом режиме время развертки

связано с полосой разрешения, полосой

видеофильтра и полосой обзора.

- Для ввода времени развертки нажать

функциональную клавишу MANUAL SWP

TIME.

Откроется окно ввода значения SWEEP, в котором отображается текущее

значение времени развертки.

- Ввести нужное время развертки с помощью цифровой клавиатуры и завершить

ввод выбором подходящих единиц измерения, или

- Изменить значение времени развертки на нужное с помощью поворотной ручки

или клавиш курсора.

Всякий раз при своем изменении значение времени развертки немедленно

меняется на новое. Окно ввода значения закрывается нажатием клавиши ENTER.

Установленное время развертки отображается в верхнем правом углу экрана рядом

с надписью "SWT:".

8.8.O Режим развертки

Если включены стандартные настройки, анализатор R&S FSH работает в

режиме непрерывной развертки, то есть после завершения одной развертки в

полосе обзора, развертка автоматически повторяется с начала полосы обзора.

Кривая обновляется после каждой развертки.

В некоторых задачах непрерывный режим может не понадобится, например,

когда необходимо записать отдельное событие при выполнении определенных

условий запуска. Для этого в приборе R&S FSH имеется режим однократной

развертки SINGLE SWEEP. Когда выбран режим однократной развертки, R&S FSH

выполняет развертку в полосе обзора один раз или, если производятся измерения

при нулевой полосе обзора (во временной области), отображает один раз

зависимость видеосигнала от времени. Измерение будет повторено только при

нажатии функциональной клавиши SINGLE SWEEP.
