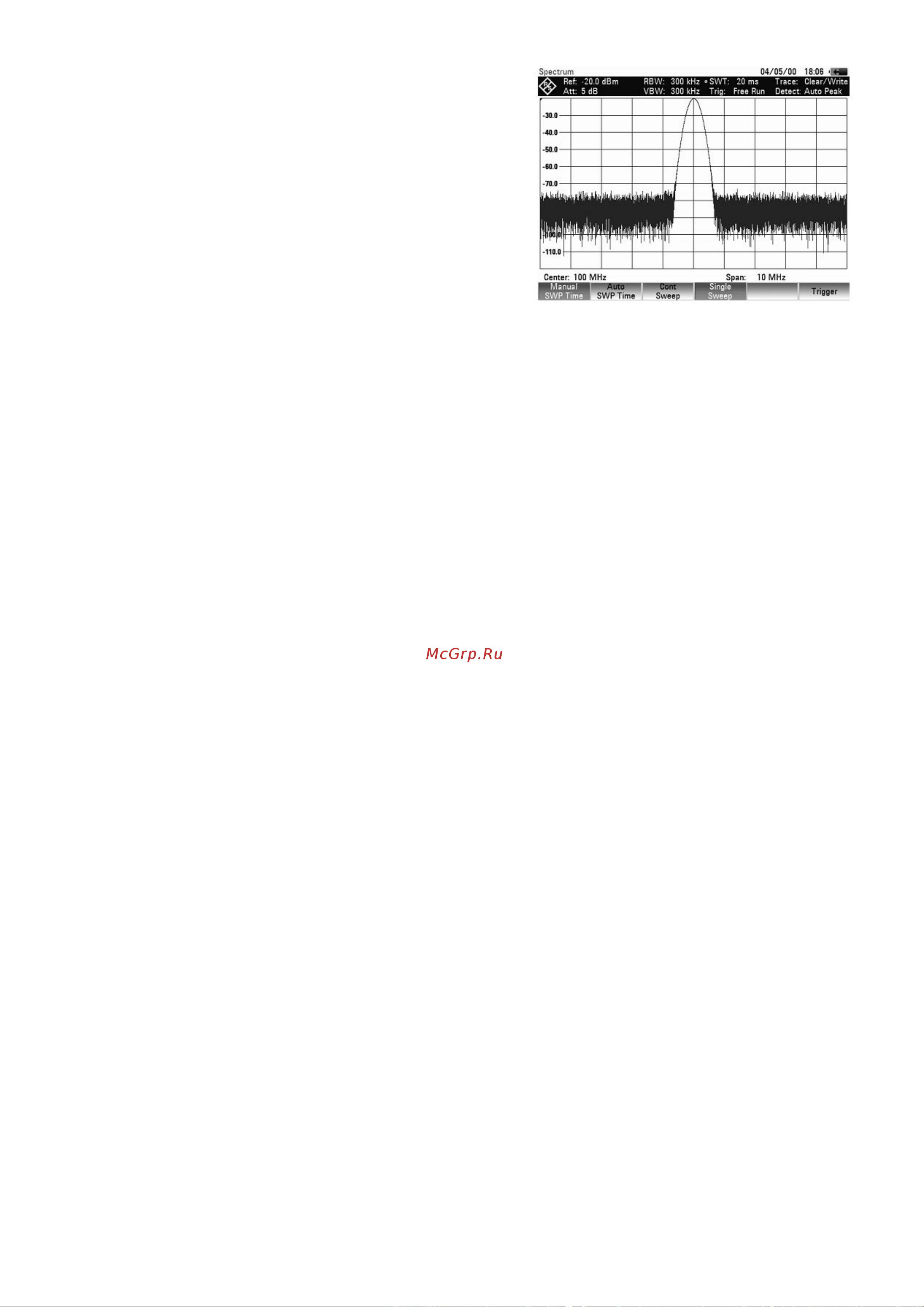

Нажать клавишу SWEEP.

Если выбраны стандартные настройки,

функциональная клавиша CONT SWEEP

будет выделена зеленым цветом для

индикации установленного непрерывного

режима развертки.

- Нажать функциональную клавишу

SINGLE SWEEP.

Функциональная клавиша SINGLE

SWEEP будет выделена зеленым цветом.

R&S FSH произведет однократную

развертку и будет ожидать следующих

команд.

- Нажать функциональную клавишу CONT SWEEP.

Анализатор R&S FSH снова перейдет в режим непрерывной развертки.

8.8.P Функции запуска

Для реакции на событие R&S FSH обладает целым набором функций запуска.

Запускающий сигнал может быть как внешним, так и сгенерированным внутри

прибора.

• FREE RUN Новая развертка начинается по завершении

предыдущей развертки. В приборе R&S FSH этот

режим установлен по умолчанию (стандартная

настройка).

• VIDEO Развертка начинается, когда напряжение видеосигнала

превышает установленное значение. Запуск по

видеосигналу доступен только при нулевой полосе

обзора (во временной области). При отображении

частотного спектра (полоса обзора ³10 кГц) нет

гарантии, что сигнал для генерации видеосигнала

находится на начальной частоте. В такой ситуации

R&S FSH никогда не смог бы запустить развертку.

• EXTERNAL RISE и

EXTERNAL FALL

Развертка начинается по переднему (RISE) или

заднему (FALL) фронту внешнего сигнала запуска.

Внешний сигнал запуска подается через BNC-разъем

EXT TRIGGER. Порог переключения составляет 1,4 В,

то есть равен уровню ТТЛ-сигнала.

Если выбран режим запуска по видеосигналу или по внешнему сигналу, начало

измерения может быть задержано по отношению к запускающему событию

посредством ввода значения задержки (DELAY). Таким образом можно учесть

разность во времени между запускающим событием и измерением.

Текущие настройки запуска отображаются по центру верхней части экрана

(например, " Trig: Free Run").
