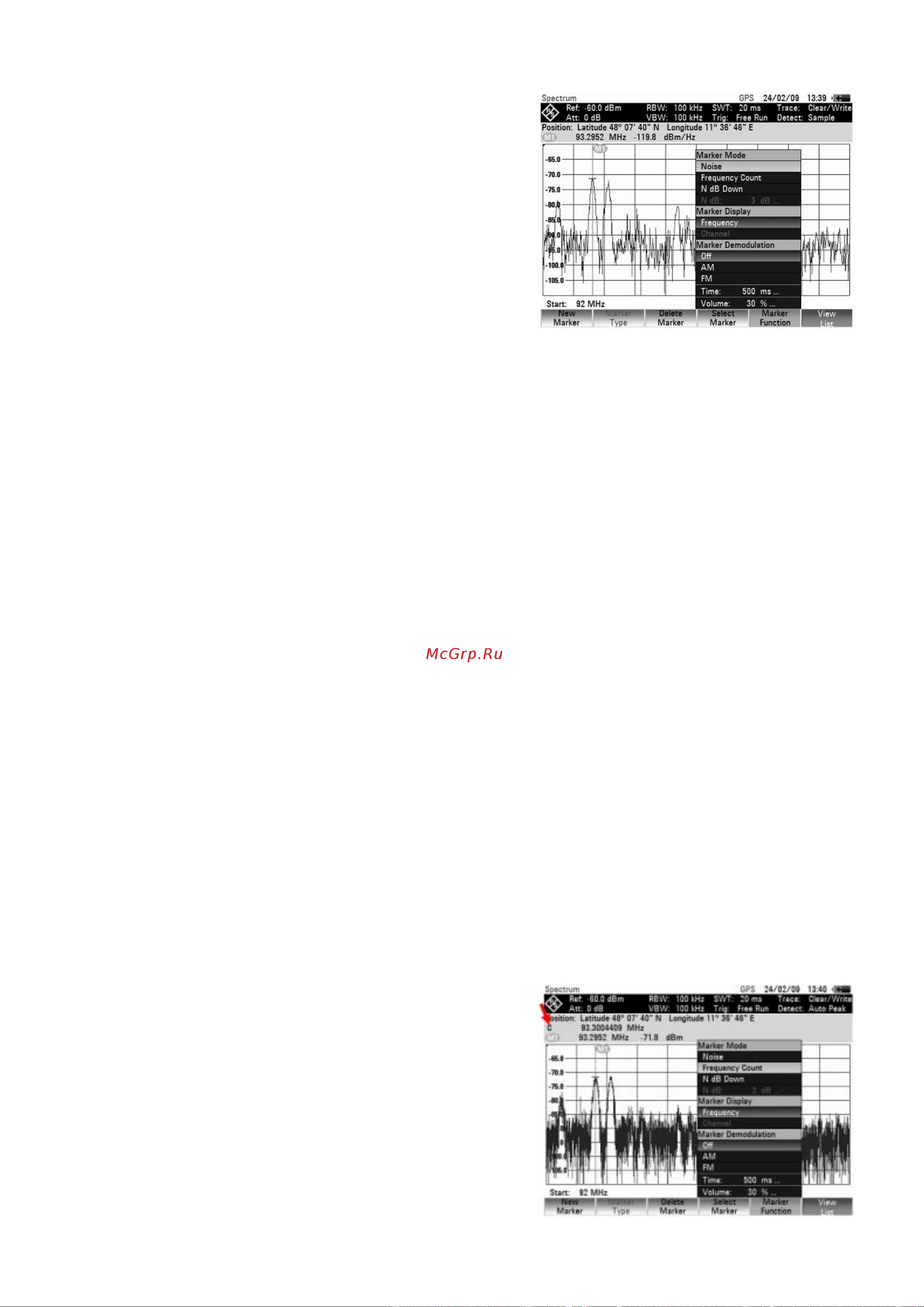

Последовательность действий:

Нажать кла

вишу

MARKER

- Нажать функциональную клавишу

MARKER FUNCTION.

- Используя поворотную ручку или

клавиши курсора, выбрать пункт меню

NOISE.

- Подтвердить выбор нажатием клавиши

ENTER или повторным нажатием

функциональной клавиши MARKER

FUNCTION.

Теперь уровень маркера будет отображаться с размерностью дБмВт/Гц

(dBm/Hz). Если активным является дельта-маркер, то результат отображается с

размерностью дБн/Гц (dBc/Hz). Показания выводятся относительно позиции

главного маркера 1.

8.1M.P.O Измерение частоты

Функция FREQUENCY COUNT используется для измерения частоты в позиции

маркера. При этом точность показаний частоты маркера не будет зависеть от

пиксельного разрешения кривой, а будет определяться только погрешностью

внутреннего источника опорной частоты.

В анализаторе R&S FSH частота маркера вычисляется, исходя из центральной

частоты, полосы обзора и частоты пиксела кривой, на котором расположен маркер.

Кривая состоит из 631 пиксела, которые соответствуют 631 частотной координате.

Следовательно, разрешение по частоте относительно грубое – особенно, если

установлена большая полоса обзора. Для того чтобы обойти эту проблему, можно

использовать встроенную в прибор R&S FSH функцию частотомера. При проведении

измерения частоты на короткое время происходит остановка развертки в позиции

маркера и измерение частоты с помощью встроенного частотомера. Разрешение

частотомера составляет 0,1 Гц, что значительно выше, чем разрешение, которое

может быть получено без использования функции FREQUENCY COUNT. Несмотря

на высокое разрешение, измерение частоты производится чрезвычайно быстро,

благодаря специальному алгоритму для модулирующего IQ-сигнала

(приблизительно 30 мс при разрешении 1 Гц). В основном, погрешность

считываемой частоты зависит только от погрешности встроенного опорного

генератора (TCXO).

Только встроенный частотомер позволит получить наиболее точные показания

для синусоидальных сигналов, которые превосходят уровень собственных шумов, по

крайней мере, на 20 дБ. Если отношение сигнал-шум меньше, то шум будет

оказывать влияние на результат.
