Теперь, измеренная маркером частота, будет выводиться с разрешением 1 Гц.

Для указания того, что включена функция частотомера FREQUENCY COUNT,

символ маркера "М1" изменит свое значение на "C".

8.1M.P.P Измерение полосы частот сигнала

Функция N dB DOWN используется для измерения полосы частот сигнала или

фильтра. После включения слева и справа от опорного маркера располагаются два

временных маркера. На экране измерения они отображаются в виде двух

вертикальных линий. Анализатор R&S FSH отображает ширину полосы частот

опорных маркеров в поле над экраном измерения. В режиме по умолчанию

положение опорного маркера на 3 дБ ниже уровня опорного маркера. Это значение

может быть отрегулировано посредством пункта меню N DB: N DB.... Введение

положительного значения устанавливает временные маркеры на положение ниже

опорного уровня. Если по каким-то причинам вычислить частотный интервал

невозможно, то вместо значения будут отображаться прочерки. После введения

отрицательного значения функция становится “n dB up” функцией. Это используется,

например, для измерений с использованием режекторных фильтров.

Последовательность действий:

Нажать клавишу

MARKER

- Нажать функциональную клавишу

MARKER FUNCTION.

- Выбрать пункт меню N DB DOWN с

помощью клавиш курсора или

поворотной ручкой.

- Завершить выбор нажатием клавиши

ENTER или повторным нажатием

функциональной клавиши MARKER

FUNCTION.

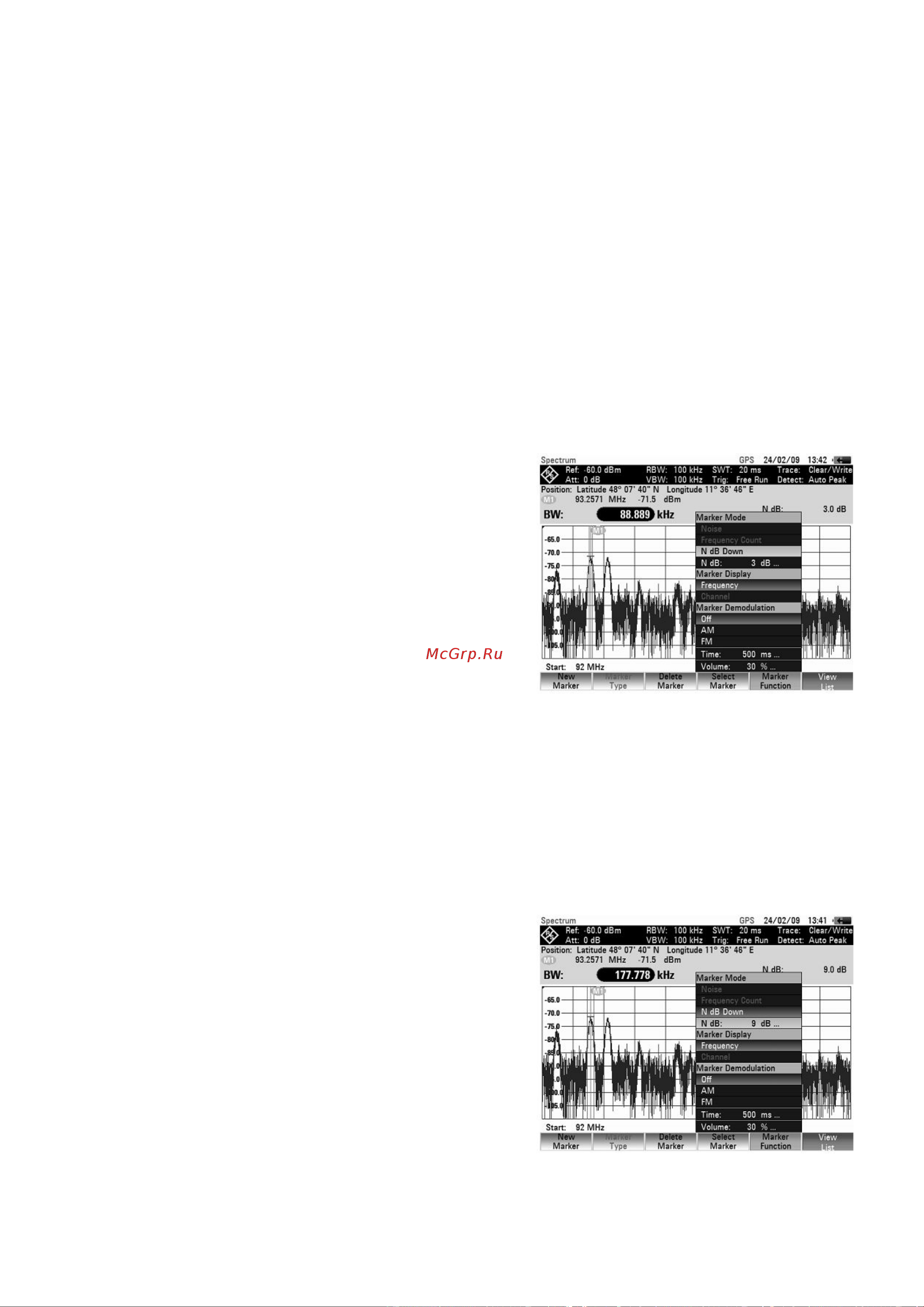

Отобразятся два временных маркера слева и справа от опорного маркера М1.

Также отобразится ширина полосы частот маркеров "n dB down" (в данном случае

88,889 кГц).

Положение временных маркеров также может быть отрегулировано.

- Нажать функциональную клавишу MARKER FUNCTION.

- Используя поворотную ручку или клавиши курсора, выбрать пункт меню N DB

DOWN: N DB.

Откроется поле ввода другого значения в дБ (в данном случае 9 дБ).

- Завершить выбор значения “n dB down” нажатием клавиши ENTER.

Повторно отобразятся временные

маркеры, на этот раз с более широкой

полосой частот (в данном случае 177,778 кГц).
