(1) Стандарт

(2) Полоса частот

канала

(3) Мощность в

канале

(4) Полоса частот

канала

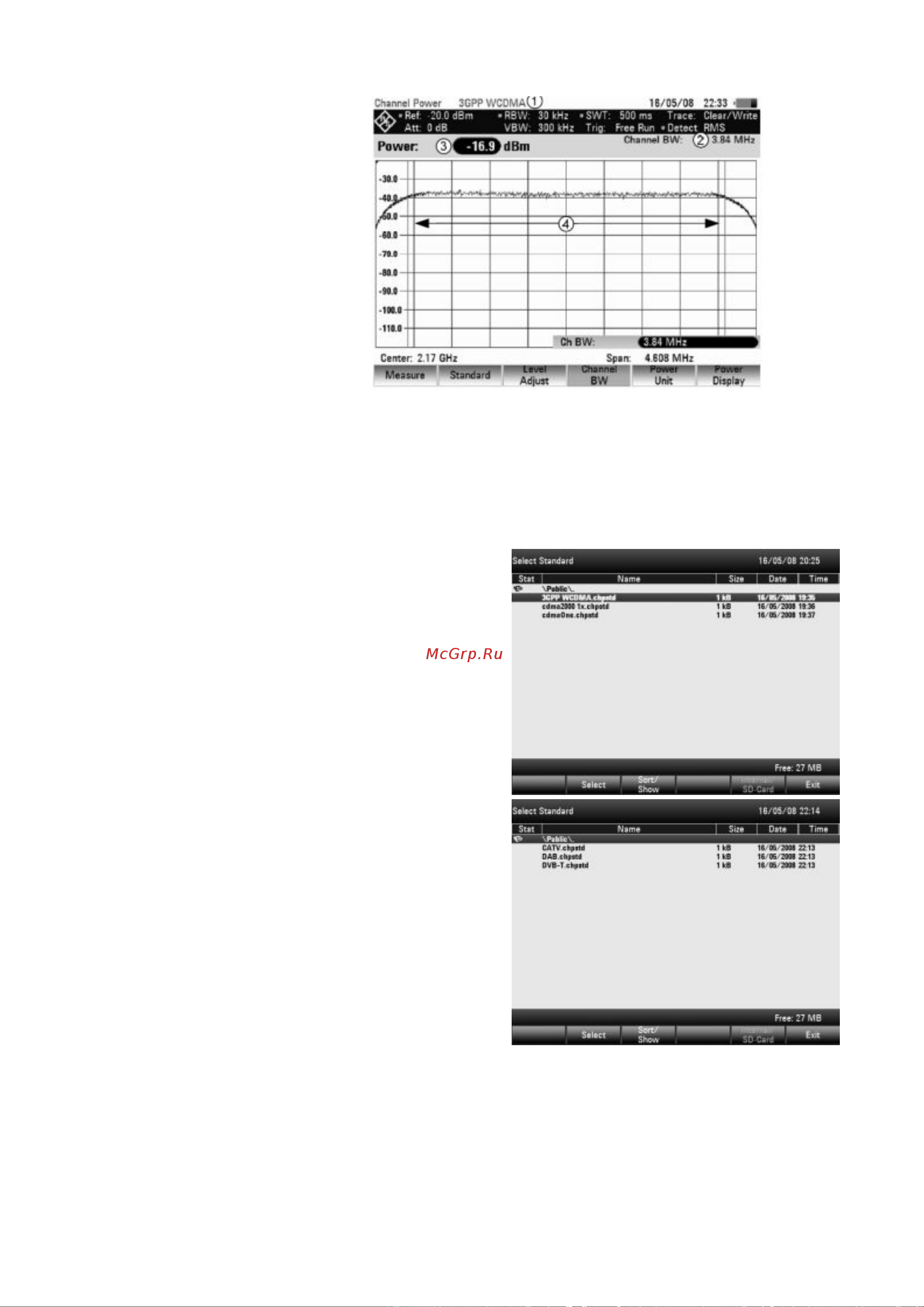

Рисунок 8.6 – Вид экрана при измерении мощности в канале

8.14.1 Выбор стандарта

В R&S FSH предусмотрены стандартные настройки для измерения мощности в

канале для различных стандартов связи. Также могут быть определены и сохранены

пользовательские конфигурации.

- Нажать функциональную клавишу

STANDARD.

Откроется подменю с доступными

стандартами.

- Используя поворотную ручку или

клавиши курсора, выбрать

необходимый стандарт.

- Подтвердить выбор нажатием

клавиши ENTER или функциональной

клавиши STANDARD.

Произойдет установка выбранного

стандарта. Оптимальная полоса обзора,

полоса разрешения, полоса видеофильтра,

время развертки и детектор для

установленного стандарта выбираются

автоматически.

С помощью управляющего ПО

R&S FSH4View в анализаторе могут быть

созданы и сохранены дополнительные

стандарты. Также можно удалить

заводские стандарты, уже имеющиеся в

приборе, если в них нет нужды. Тогда

анализатор R&S FSH будет содержать

лишь необходимые стандарты, например,

для измерения ТВ-сигналов.

8.14.O Установка опорного уровня

Выбирая опорный уровень, убедитесь, что анализатор R&S FSH не будет

перегружен. Поскольку мощность измеряется в полосе разрешения гораздо

меньшей, чем полоса частот сигнала, то R&S FSH может быть перегружен, даже не

смотря на то, что кривая будет находиться в пределах измерительной диаграммы.
