Чтобы предотвратить перегрузку R&S FSH, можно измерять сигнал при наибольшей

из возможных полос разрешения, используя пиковый детектор. При выборе таких

настроек кривая не сможет превысить опорный уровень.

Чтобы упростить работу и предотвратить некорректные измерения в

анализаторе R&S FSH предусмотрена автоматическая процедура установки

опорного уровня.

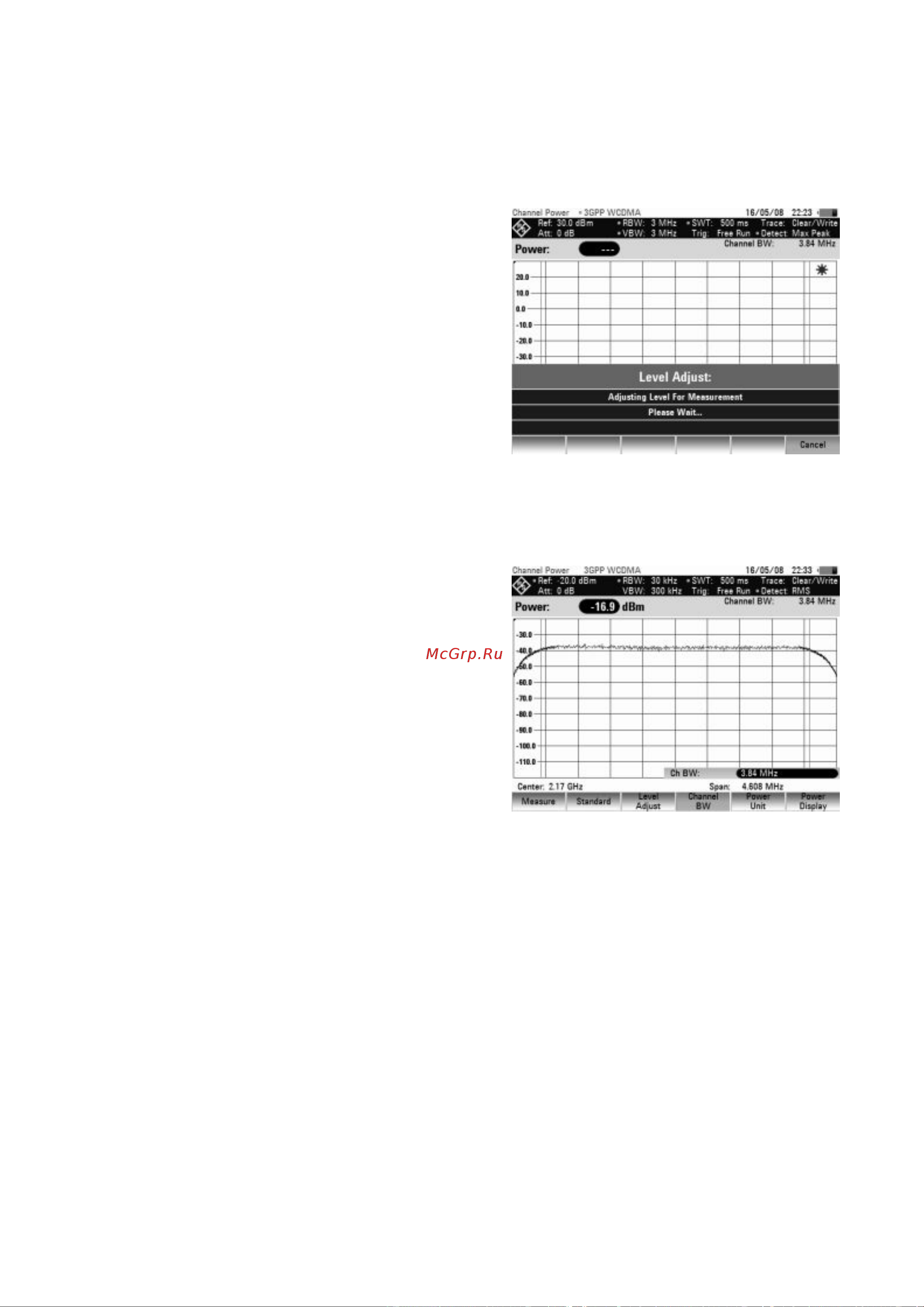

- Нажать функциональную клавишу

LEVEL ADJUST.

Начнется измерение оптимального

опорного уровня с использованием полосы

разрешения 1 МГц, полосы видеофильтра

1 МГц и пикового детектора. Во время

измерения выводится сообщение "Adjusting

level for channel power measurement, please

wait..." (Настройка уровня для измерения

мощности в канале, пожалуйста, ждите…).

Затем будет установлен оптимальный

опорный уровень.

8.14.P Установка полосы частот канала

Ширина полосы частот канала определяет диапазон частот вокруг центральной

частоты, в котором проводится измерение мощности.

- Нажать функциональную клавишу

CHAN BW.

Откроется окно ввода с текущим

значением полосы частот канала.

- Используя цифровые клавиши, ввести

новую полосу частот канала и

завершить ввод нажатием клавиши

подходящих единиц измерения, или

- Используя поворотную ручку или

клавиши курсора, изменить полосу

частот канала и подтвердить ввод

нажатием клавиши ENTER или фун-

кциональной клавиши CHANNEL BW.

Для введенной полосы частот канала будет автоматически установлена

подходящая полоса обзора (полоса обзора = 1,2 x полоса частот канала), чтобы

гарантировать правильное измерение мощности в канале.

Минимальная полоса частот канала может быть установлена равной 833 Гц при

полосе обзора 1 кГц.

8.14.4 Изменение полосы обзора

Полоса обзора, установленная автоматически, позволяет получать точнейшие

результаты измерений. Однако при этом теряется возможность обнаружения

сигналов за пределами измерительного канала. Чтобы увидеть спектр за пределами

измерительного канала в ходе измерения мощности в канале, можно увеличить

полосу обзора до значения, в десять раз большего, чем полоса канала.
