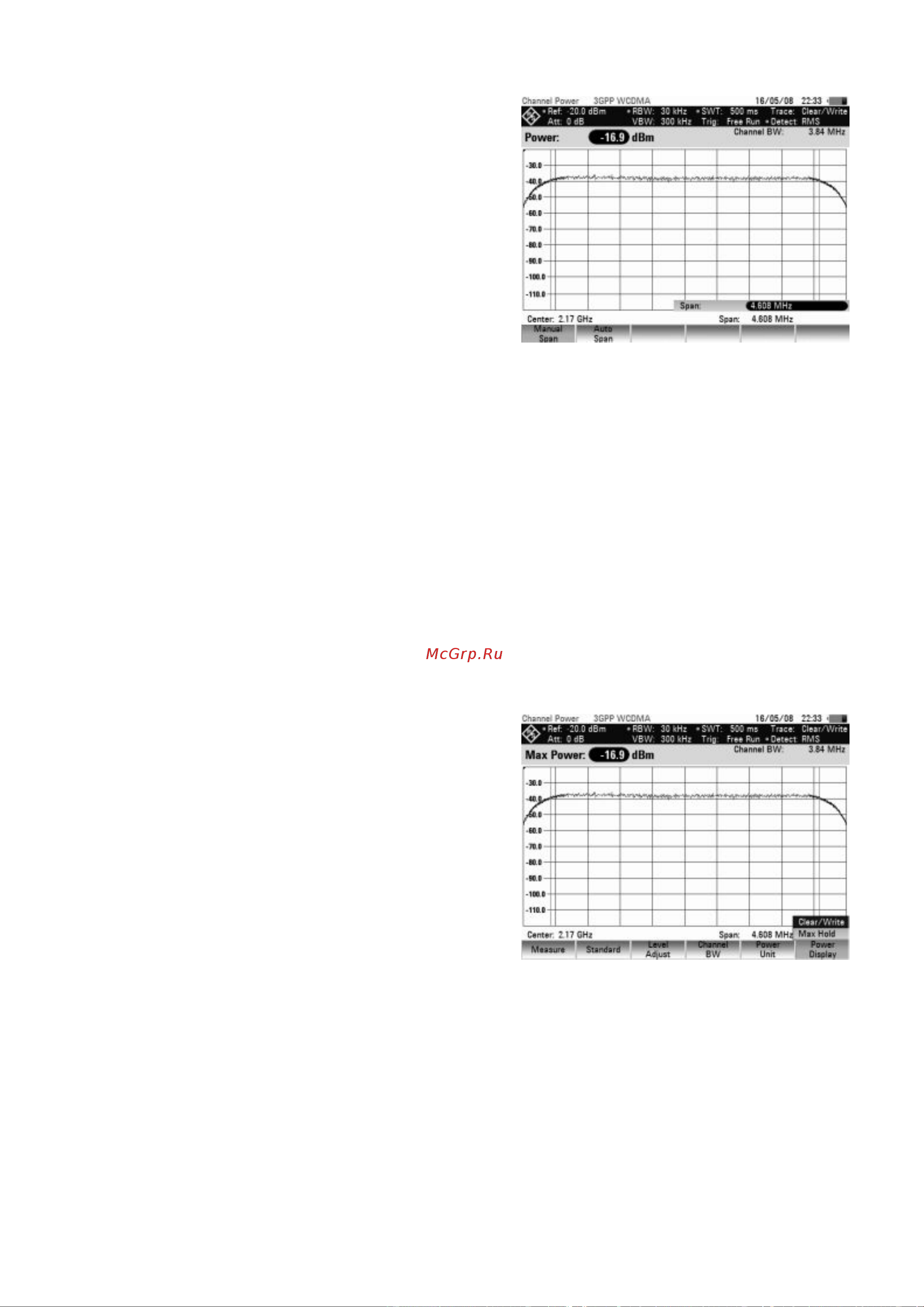

Последовательность действий:

Нажать кл

авишу

SPAN

Название функциональной клавиши

AUTO SPAN будет подсвечено зеленым

цветом, указывая на то, что установлена

оптимальная полоса обзора для измерения

мощности в канале. Активируется поле

ввода функциональной клавиши MANUAL

SPAN для ввода другой полосы обзора.

- Используя цифровые клавиши,

ввести новую полосу обзора и

завершить ввод нажатием клавиши

подходящих единиц измерения, или

- Изменить полосу обзора с помощью поворотной ручки или клавиш курсора и

завершить ввод нажатием клавиши ENTER или функциональной клавиши MANUAL

SPAN.

Наибольшая допустимая полоса обзора для измерения мощности в канале в

десять раз больше полосы частот канала. При больших полосах обзора результат

измерения мощности в канале был бы слишком неточен, поскольку точек кривой,

попадающих в измеряемый канал, было бы слишком мало.

- Нажать функциональную клавишу AUTO SPAN для установки оптимальной

полосы обзора.

- Для возврата в меню измерения мощности в канале нажать клавишу MEAS.

Измерение максимальной мощности в канале:

При значительных флуктуациях уровня сигнала можно определить максималь-

ную мощность в канале с помощью функции удержания максимума Max Hold.

Последовательность действий:

- Нажать функциональную клавишу

POWER DISPLAY.

- Используя поворотную ручку или

клавиши курсора, выбрать пункт "MAX

HOLD" и подтвердить выбор нажатием

функциональной клавиши POWER

DISPLAY или клавиши ENTER.

Индикатор мощности переключится с

показаний мощности Power на

показания максимальной мощности

"Max Power".

- Для отключения функции Max Hold нажать функциональную клавишу POWER

DISPLAY.

- Используя поворотную ручку или клавиши курсора, выбрать пункт меню

CLR/WRITE, и подтвердить выбор нажатием клавиши ENTER. Индикатор

мощности переключится с показаний максимальной мощности "Max Power" на

показания мощности "Power".
