8.14.5 Единицы измерения для индикации мощности

В анализаторе R&S FSH могут использоваться различные единицы измерения

при выводе показаний мощности. Основными единицами измерения

являются дБмВт (dBm).

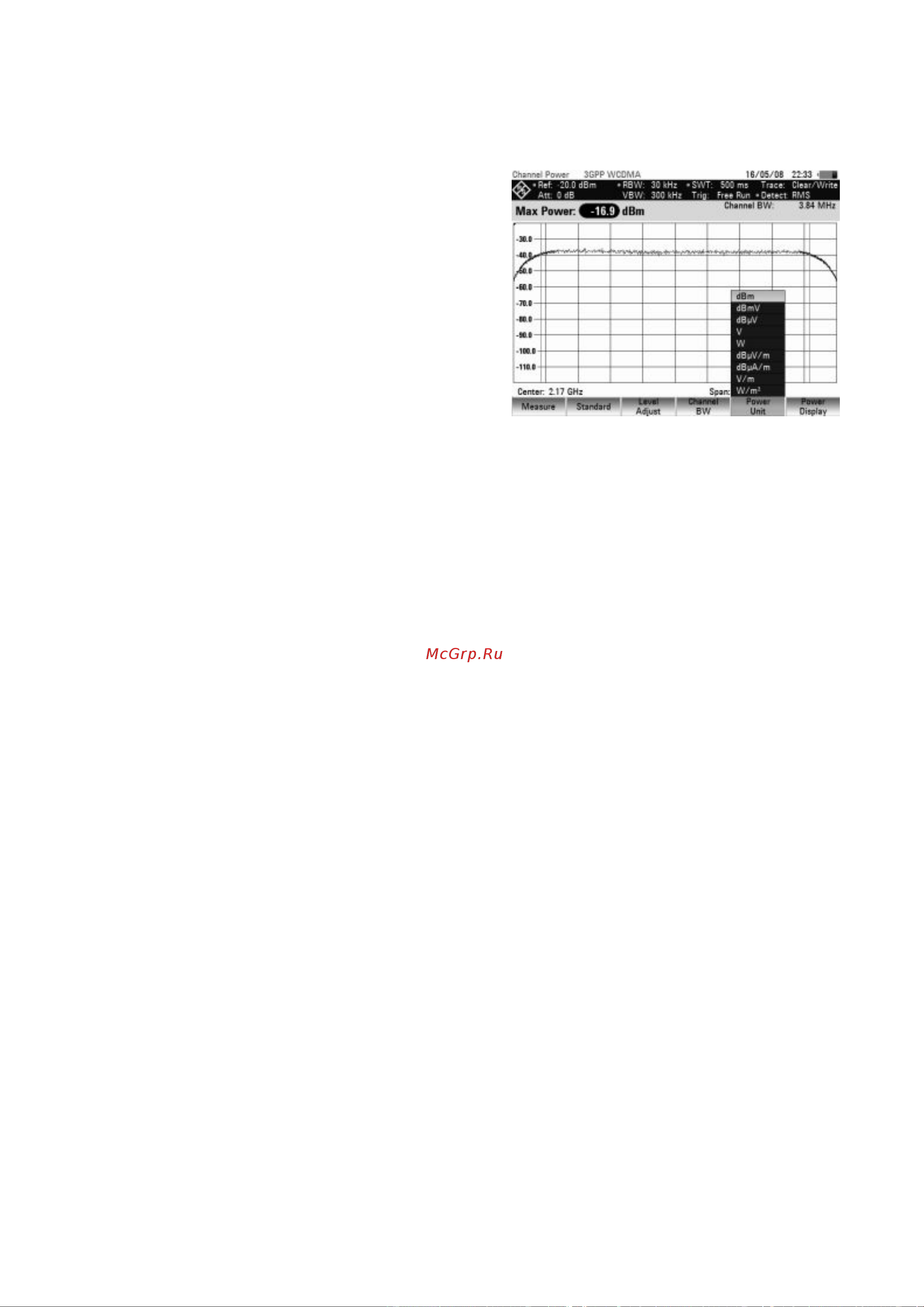

- Нажать функциональную клавишу

PWR UNIT.

Откроется подменю со следующими

единицами измерения: "dBm" (дБмВт),

"dBmV" (дБмВ) и "dBµV" (дБмкВ).

- Используя поворотную ручку или

клавиши курсора, выбрать

необходимые единицы измерения.

- Подтвердить выбор нажатием

клавиши ENTER или функциональной

клавиши PWR UNIT.

Значение мощности будет выведено

на экран в выбранных единицах измерения.

8.15 Измерение мощности в соседнем канале

Измерение мощности в соседнем канале ACP (Adjacent Channel Power)

является методом измерения мощности более чем одного канала передачи, а также,

оценки мощности в соседних (или альтернативных) с передающим каналах.

Измерительная функция ACP позволяет производить измерения в соответствии с

конкретной конфигурацией канала, например, с особым стандартом радиосвязи.

Начало измерения:

- Нажать клавишу MEAS.

- Нажать функциональную клавишу MEASURE.

Откроется подменю выбора функций измерения.

- Используя поворотную ручку или клавиши курсора,

выбрать пункт меню ACP / ACLR.

- Подтвердить выбор нажатием клавиши ENTER

или функциональной клавиши MEASURE.

Функция измерений ACP работает по тому же принципу, что и функция

измерения мощности в канале, при которой определяется спектр внутри канала,

используя малую полосу разрешения частоты по сравнению с шириной полосы

канала. Помимо ширины полосы канала для определения ACP-измерения также

используется разнос каналов, ширина полос соседних каналов и разнос соседних

каналов. Анализатор R&S FSH способен производить измерения для 12 несущих и

12 соседних каналов с каждой стороны от несущего канала. При измерении более

одного несущего или соседнего канала анализатор R&S FSH показывает мощность

каждого канала в таблице, приведенной внизу таблицы маркера. Сам канал выделен

красными (каналы передачи) или зелеными (соседние каналы) вертикальными

линиями.
