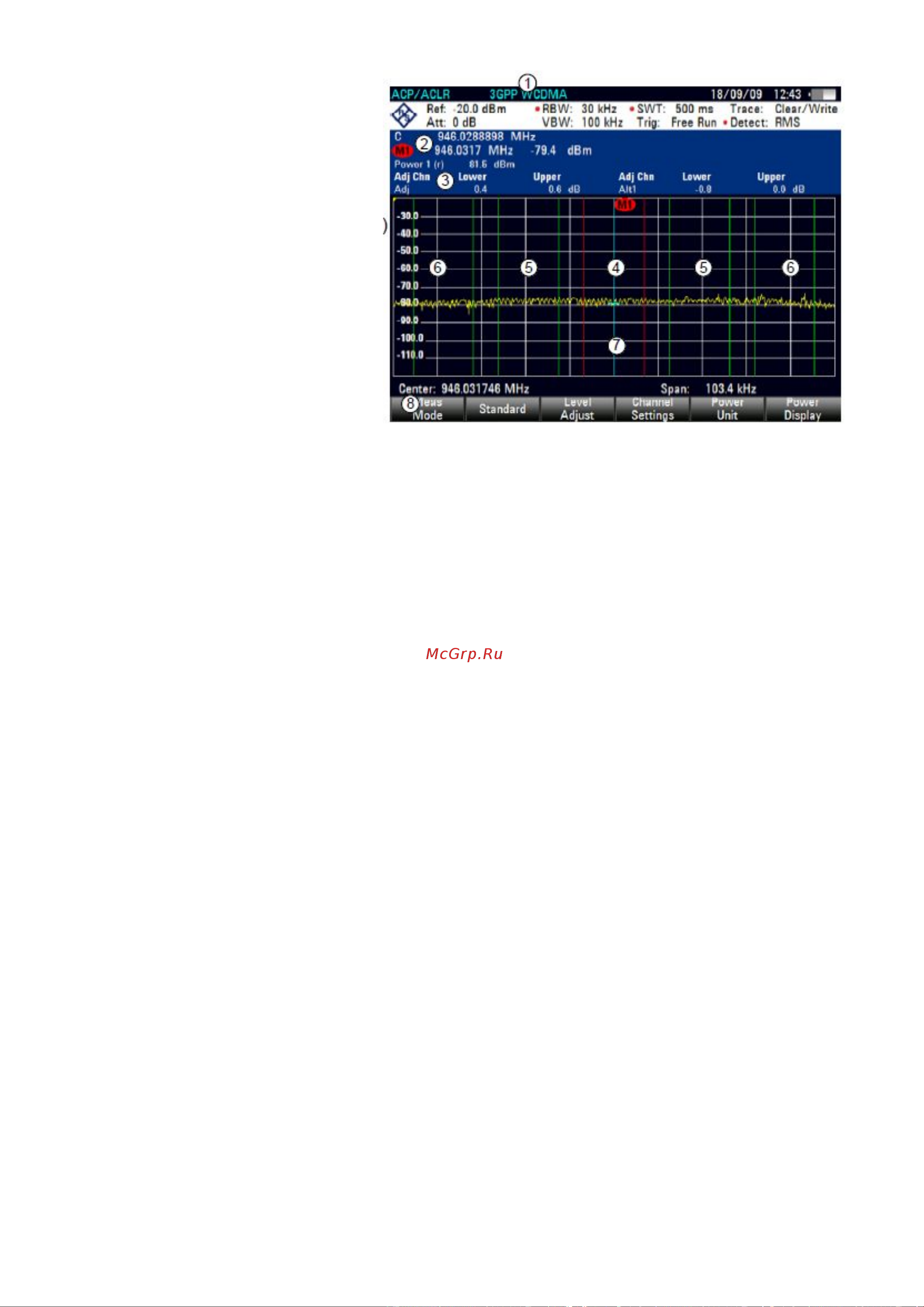

(1) Стандарт

(2) Информация маркера

(3) Информация канала

(4) Канал передачи

(красная линия)

(5) Соседний канал

(зеленая линия)

(6) Альтернативный

канал (зеленая линия)

(7) Маркер (голубая

линия)

(8) Меню функции

измерения ACP

Рисунок 8.7 – Вид экрана при измерении мощности в канале

Предварительно определенные стандарты те же, что и для измерения

мощности канала (3GPP WCDMA, cdmaOne и CDMA2000 1x системы). Тем не менее,

пользовательские канальные настройки могут быть введены для работы

анализатора R&S FSH с другими системами связи. Пользователь может задать

настройки напрямую в анализаторе R&S FSH или при помощи ПО R&S FSH4View.

При изменении настроек необходимо убедиться в том, что при рассмотрении

следующих пунктов получены верные результаты:

• Опорный уровень:

Необходимо убедиться в том, что анализатор R&S FSH не перегружен, т.к.

мощность измеряется с меньшей полосой разрешения в сравнении с шириной

полосы сигнала. Как и в случае измерения мощности в канале, для автоматического

установления оптимального опорного уровня следует использовать

функциональную клавишу ADJUST LEVEL.

• Настройка полосы обзора:

Для получения достоверных результатов полоса обзора должна перекрывать

несущие и соседние каналы плюс пределы измерений не менее чем на 10%.

П р и м е ч а н и е – Если полоса обзора слишком велика по отношению к ширине полосы

исследуемого канала (или ширине полос соседних каналов), то на кривой для каждого канала

доступно лишь несколько точек. Это приводит к понижению точности вычисления формы сигнала для

используемого канального фильтра, что негативно влияет на точность измерения. Поэтому

настоятельно рекомендуется принимать во внимание вышеупомянутые формулы при выборе полосы

обзора.

Если полоса обзора автоматически вычисляется анализатором R&S FSH с

помощью функциональной клавиши AUTO SPAN, то ее расчет ведется следующим

образом:

(Кол-во каналов передачи – 1) x разнос каналов передачи + 2 x ширина полосы

канала передачи + пределы измерения

при пределах измерения, равных 10% от значения, полученного сложением разноса

каналов и шириной полосы канала.

• Настройка полосы разрешения (RBW):
