N – количество значений с аналогово-цифрового преобразователя на каждую

точку измерения,

PRMS – мощность, представленная в точке измерения.

После того, как мощность вычислена, единицы измерения мощности

преобразуются в децибелы, и полученное значение отображается в виде точке

измерения.

В принципе, для определения мощности также может быть использован

детектор отсчетов. Ввиду ограниченного числа точек измерения, используемых для

вычисления значения мощности в канале, детектор отсчетов приводит к менее

устойчивым результатам.

8.15.1 Выбор стандарта

В анализаторе R&S FSH предусмотрено несколько предварительно настроенных

стандартов для измерения мощности в соседних каналах. Также пользователь может

сам изменить настройки анализатора R&S FSH или создать новые стандарты с

помощью ПО R&S FSH4View.

8.15.1.1 Загрузка стандартных настроек

В R&S FSH уже предусмотрено несколько предварительно настроенных

стандартов. Также могут быть определены и сохранены пользовательские

конфигурации с помощью ПО R&S FSH4View.

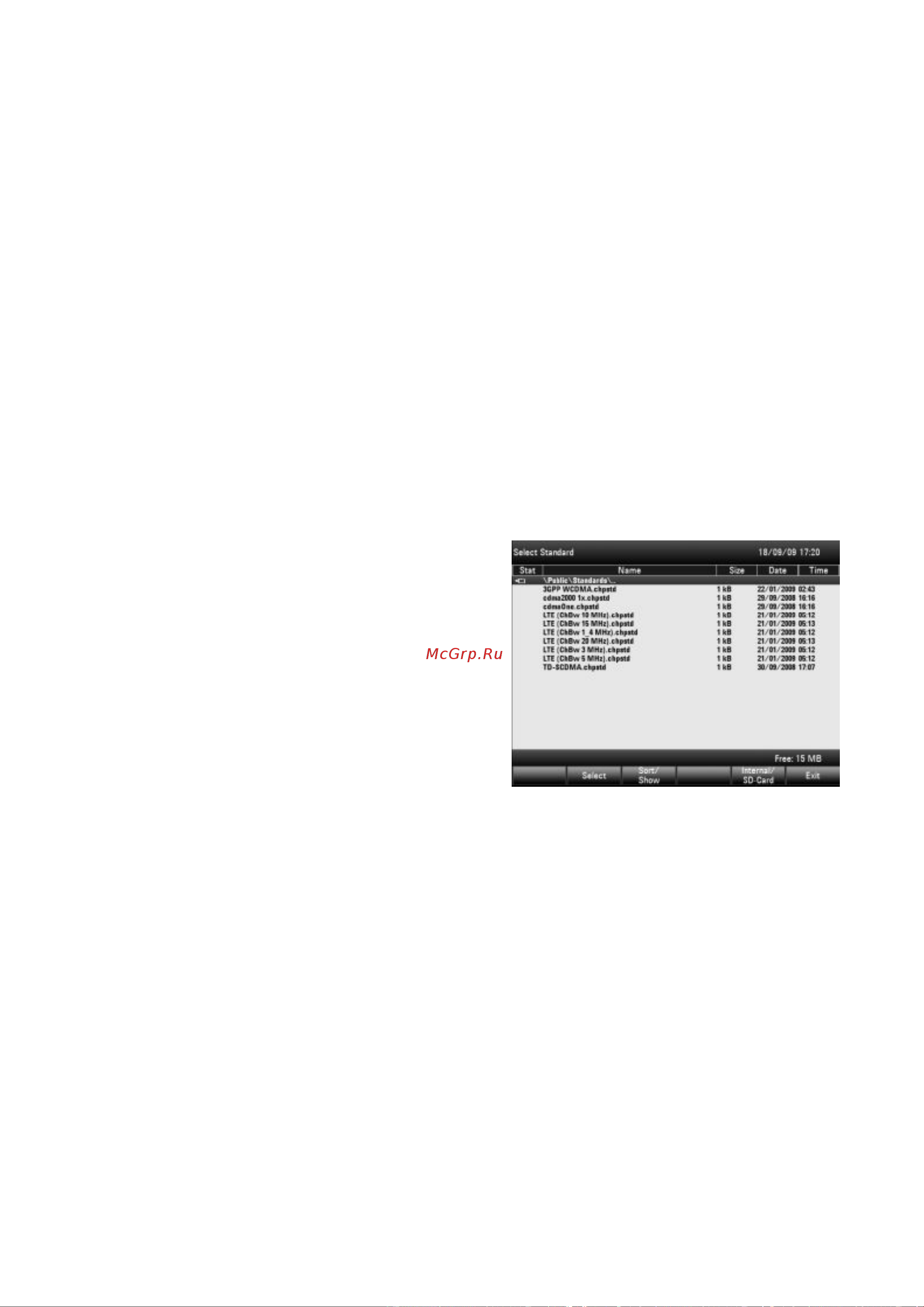

- Нажать функциональную клавишу

STANDARD.

Откроется диалоговое окно со всеми

доступными стандартами.

- Используя поворотную ручку или

клавиши курсора, выбрать

необходимый стандарт.

- Подтвердить выбор нажатием

клавиши ENTER или функциональной

клавиши STANDARD.

Произойдет установка выбранного

стандарта. Оптимальная полоса обзора,

полоса разрешения, полоса видеофильтра,

время развертки и детектор для

установленного стандарта выбираются

автоматически.

8.15.1.2 Создание стандартов с помощью ПО R&S FSH4View

С помощью управляющего ПО R&S FSH4View могут быть созданы и сохранены

в анализаторе дополнительные стандарты. Также можно удалить заводские

стандарты, уже имеющиеся в приборе, если в них нет нужды. Тогда анализатор

R&S FSH будет содержать лишь необходимые стандарты, например, для измерения

ТВ-сигналов.

Для получения дополнительной информации по функциональности ПО

обратитесь к руководству по работе с программным обеспечением R&S FSH4View.
