8.15.O Настройка измерения

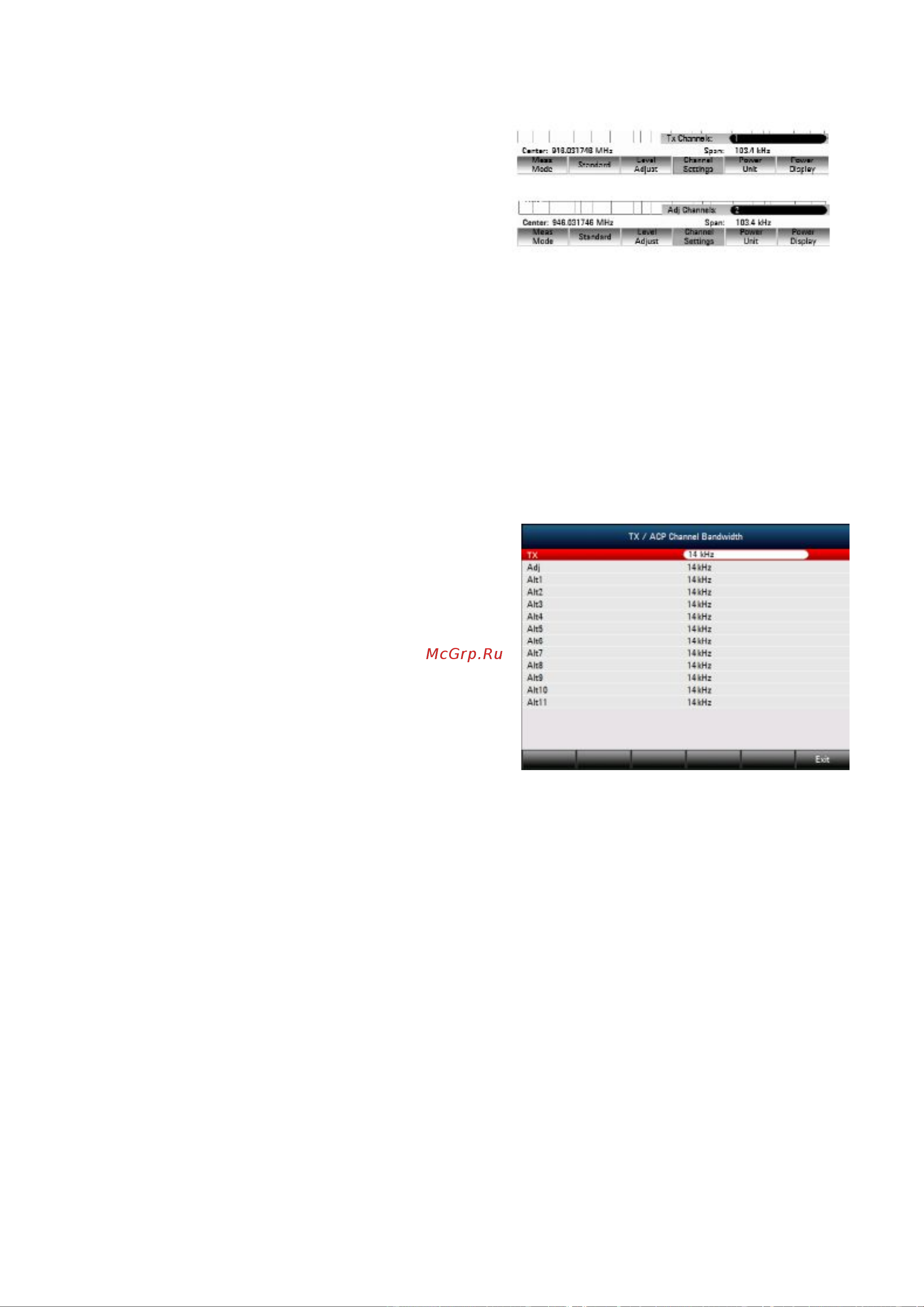

8.15.O.1 Установка количества каналов

- Нажать функциональную клавишу

CHANNEL SETTINGS.

- Используя поворотную ручку или

клавиши курсора, выбрать пункт меню

TX CHANNELS.

- Ввести нужное число каналов

передачи и подтвердить ввод

нажатием клавиши ENTER.

- Используя поворотную ручку или клавиши курсора,

выбрать пункт меню ADJ CHANNELS.

- Ввести нужное число альтернативных/соседних каналов и подтвердить ввод

нажатием клавиши ENTER.

Границы каналов передачи на диаграмме кривых отмечены красным цветом,

границы соседних и альтернативных каналов – зеленым цветом.

8.15.O.O Установка ширины полосы канала

Ширина полосы частот канала определяет диапазон частот вокруг центральной

частоты, в котором проводится измерение мощности.

- Нажать функциональную клавишу

CHANNEL BW.

Откроется окно ввода с текущим

значением полосы частот канала.

- Используя цифровые клавиши, ввести

новую полосу частот канала и

завершить ввод нажатием клавиши

подходящих единиц измерения, или

- Используя поворотную ручку или

клавиши курсора, изменить полосу

частот канала и подтвердить ввод

нажатием клавиши ENTER или функ-

циональной клавиши CHANNEL BW.

Анализатор R&S FSH автоматически устанавливает нужный диапазон для

полосы канала в соответствии с критерием, описанным выше, чтобы гарантировать

правильное измерение мощности в канале.

8.15.O.P Установка разноса каналов

В анализаторе R&S FSH расстояние между каналами (разнос каналов)

определяется как разница между центральной частотой канала передачи и

центральной частотой следующего канала передачи, или как разница между

центральной частотой канала передачи и центральной частотой соседнего канала.

П р и м е ч а н и е – Следует иметь в виду, что в некоторых стандартах связи, например, в

CDMA2000 DS / MC1 / MC3 and IS95 B / C, IS97 B / C, IS98 B / C разнос каналов определяется по-

другому, а точнее, как разница между центральной частотой канала передачи и ближайшей границей

соседнего канала. Анализатор R&S FSH не учитывает данные отличия. В нем разнос каналов всегда

рассматривается как разница между центральными частотами самого канала и соседнего канала.
