VCG-222. Руководство по эксплуатации 10

АЦДР.202119.027 РЭ

Дюбель 6×25

3 шт.

Ключ T10 "Звездочка"

1 шт.

4 КОНСТРУКЦИЯ

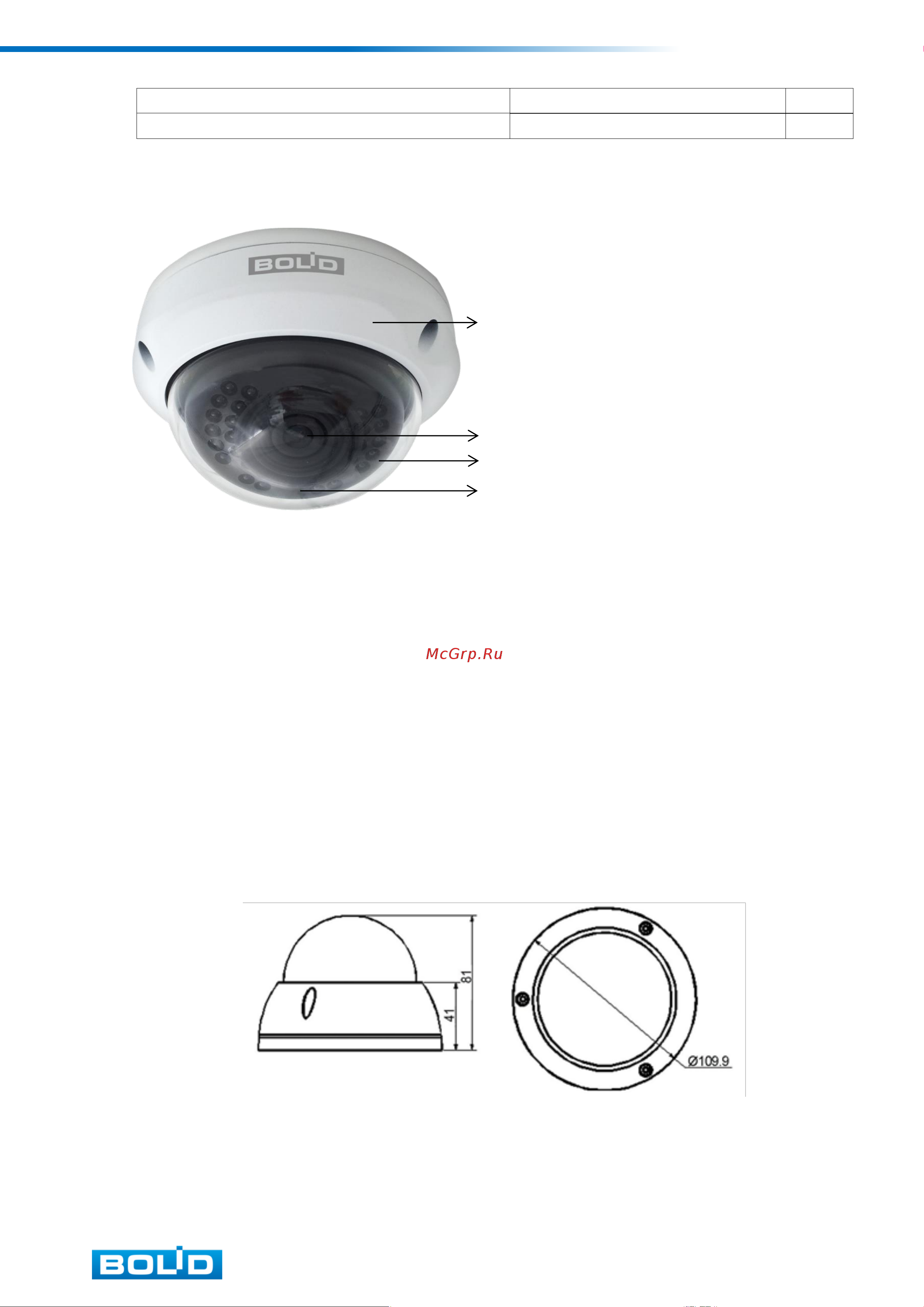

Внешний вид и основные элементы видеокамеры представлены на рисунке 4.1.

Рисунок 4.1

5 МОНТАЖ И ДЕМОНТАЖ

5.1 Меры безопасности

5.1.1 К работе с изделием допускается персонал, изучивший настоящее руковод-

ство.

5.1.2 Все работы по монтажу и наладке производить с соблюдением требований

действующих нормативных документов по технике безопасности.

5.1.3 Лица, производящие монтаж и наладку, должны иметь удостоверение на пра-

во работы с электроустановками напряжением до 1000 В.

5.1.4 Монтаж производить только при отключенном напряжении питания.

5.1.5 Все виды работ с изделием во время грозы запрещаются.

5.2 Подготовка изделия к монтажу

5.2.1 Убедитесь, что монтажная поверхность способна выдерживать трехкратный

вес камеры и кронштейна.

5.2.2 Выберите место крепления камеры с учетом габаритных размеров изделия

(рис.5.1) и удобства работы с монтажным инструментом.

Рисунок 5.1

5.2.3 При монтаже провода электропитания и выходов следует оставить достаточ-

ное пространство для легкого доступа при дальнейшем обслуживании устройства.

Корпус видеокамеры

Объектив видеокамеры

Диоды ИК подсветки

Датчик освещенности
