VCG-222. Руководство по эксплуатации 11

АЦДР.202119.027 РЭ

5.2.4 Установите трафарет (из комплекта поставки) для точного позиционирования

видеокамеры на поверхности потолка или стены, где вы планируете ее крепить.

5.2.5 Просверлите 3 отверстия (диаметр 6 мм, глубина не менее 25 мм) в устано-

вочной поверхности и вставьте в них дюбели из комплекта поставки.

5.3 Монтаж видеокамеры на установочной поверхности при вертикальном выводе

кабеля

5.3.1 В случае вывода кабеля к видеокамере вертикально (рис.5.2), сделайте сквоз-

ное отверстие в установочной поверхности для вывода кабеля к видеокамере.

5.3.2 Подключите соединительные провода (разъемы) как указано в разделе 6

«Подключение изделия» настоящего руководства. Неверное соединение может привести к

повреждению и/или неправильному функционированию оборудования.

5.3.3 Протяните кабель питания и коаксиальный кабель к камере через отверстие в

установочной поверхности для вывода кабеля (рис.5.2).

5.3.4 Снимите корпус видеокамеры и прикрепите монтажное основание видеокаме-

ры к установочной поверхности с помощью шурупов из комплекта поставки (рис.5.2).

Наденьте корпус видеокамеры.

−

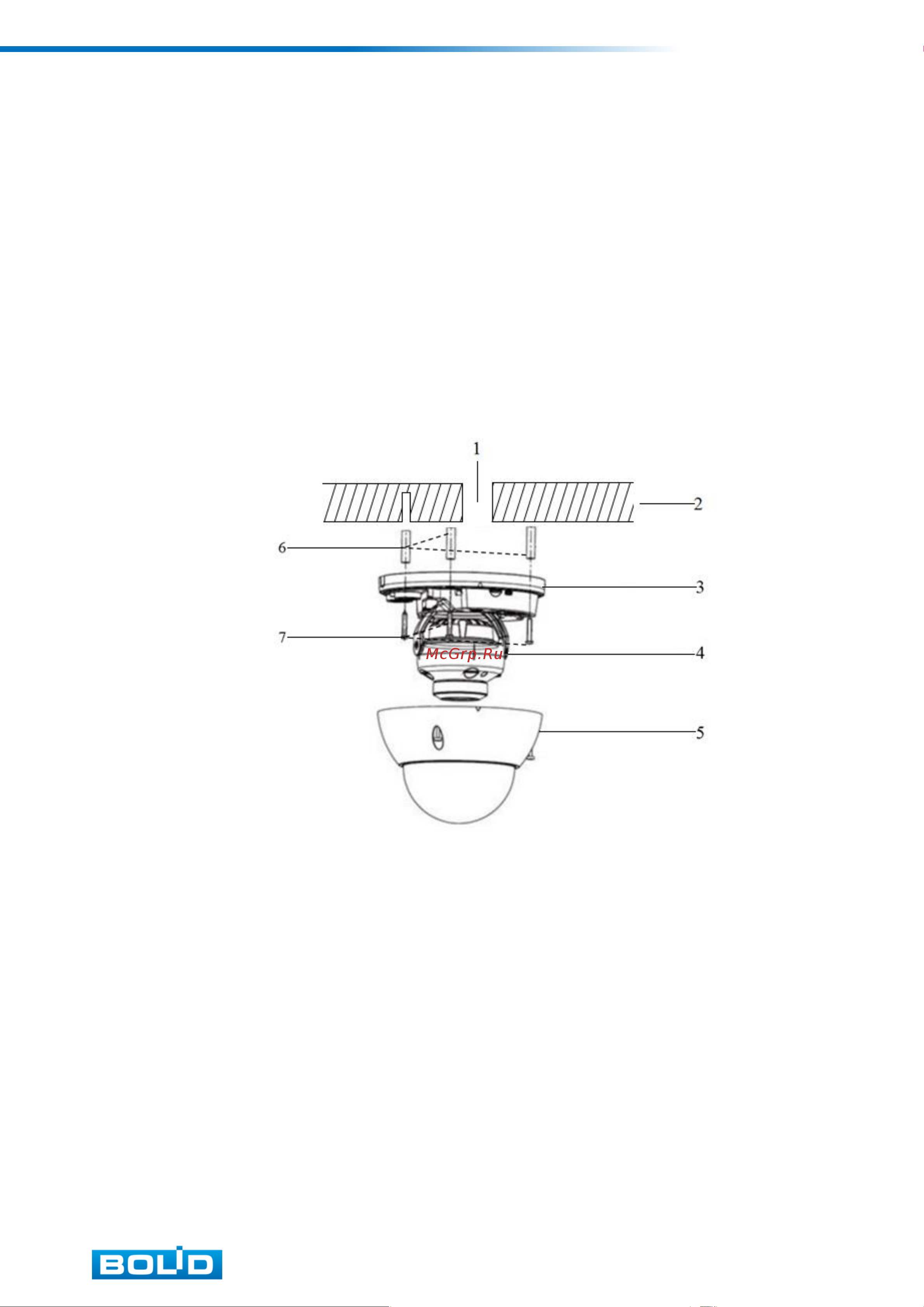

Отверстие в установочной поверхности для вертикального вывода кабеля

−

Установочная поверхность

−

Монтажное основание видеокамеры

−

Видеокамера (устройство)

−

Корпус устройства

−

Дюбель 6×25 (3 шт.)

−

Шуруп 4×25 (3 шт.)

Рисунок 5.2

5.4 Монтаж видеокамеры на установочной поверхности при горизонтальном выводе

кабеля

5.4.1 Снимите корпус видеокамеры и протяните кабель от видеокамеры через

U−образное отверстие, расположенное на монтажном основании (рис.5.3).

5.4.2 Прикрепите монтажное основание видеокамеры к установочной поверхности

с помощью шурупов из комплекта поставки (рис.5.3). Подключите соединительные про-

вода (разъемы) как указано в разделе 6 «Подключение изделия» настоящего руководства.
