VCG-222. Руководство по эксплуатации 12

АЦДР.202119.027 РЭ

Неверное соединение может привести к повреждению и/или неправильному функциони-

рованию оборудования.

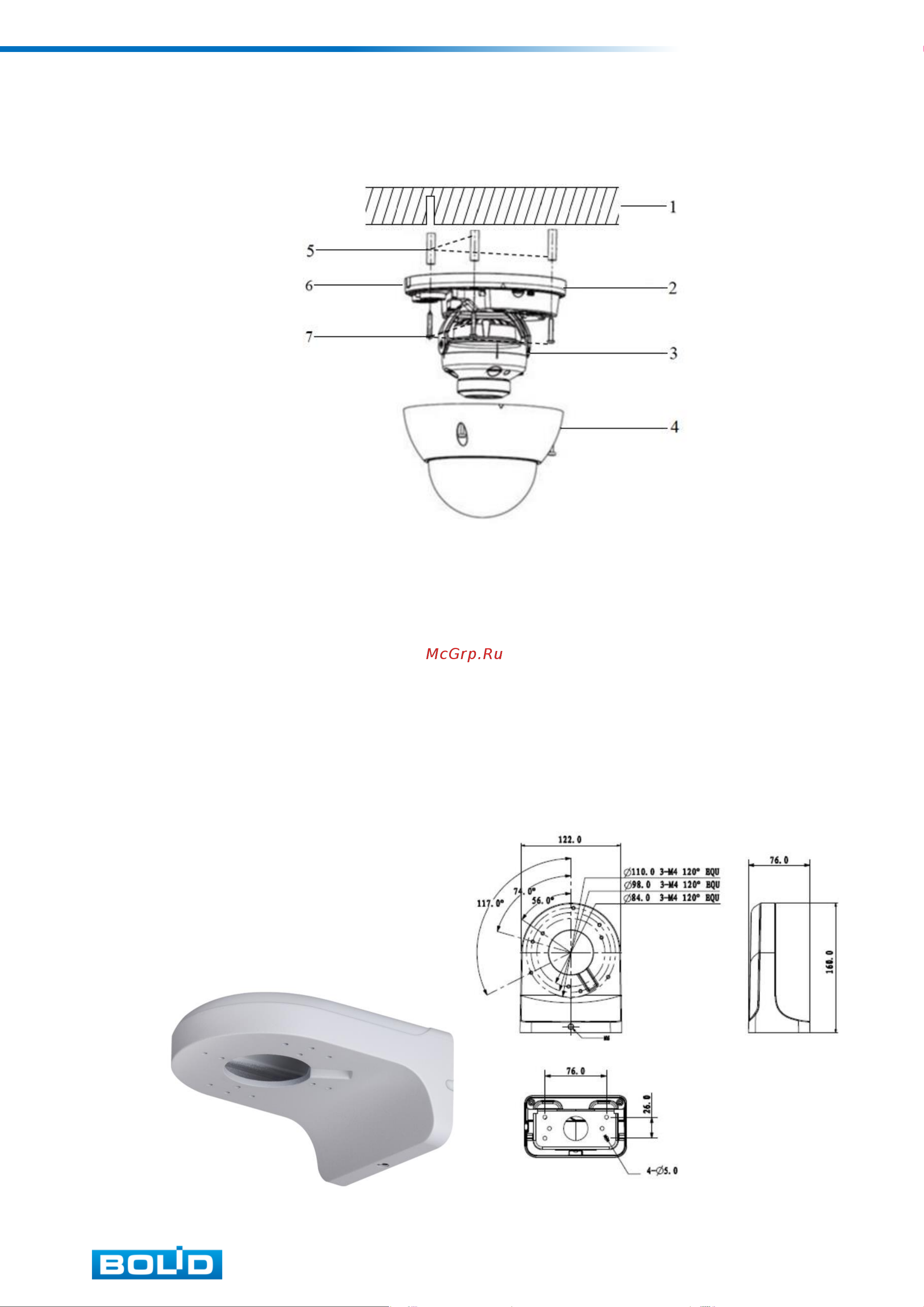

5.4.3 Наденьте корпус видеокамеры (рис.5.3).

−

Установочная поверхность

−

Монтажное основание видеокамеры

−

Видеокамера (устройство)

−

Корпус устройства

−

Дюбель 6×25 (3 шт.)

−

U−образное отверстие для вывода кабеля сбоку

−

Шуруп 4×25 (3 шт.)

Рисунок 5.3

5.5 Монтаж видеокамеры на настенном кронштейне BOLID BR−106

Внимание: настенный кронштейн не входит в комплект поставки видеокамеры.

Внешний вид настенного кронштейна и габаритные размеры представлены на

рисунке 5.4.

Рисунок 5.4
