VCG-222. Руководство по эксплуатации 13

АЦДР.202119.027 РЭ

5.5.2 Ослабьте фиксирующий винт и отсоедините монтажную пластину от крон-

штейна (рис. 5.5).

5.5.3 Используя монтажную платину, отметьте точки крепления на установочной

поверхности.

5.5.4 Просверлите 4 отверстия (диаметр 6 мм, глубина не менее 25 мм) в устано-

вочной поверхности и вставьте в них дюбели из комплекта поставки кронштейна.

5.5.5 Сделайте сквозное отверстие в установочной поверхности для вывода кабеля

к видеокамере.

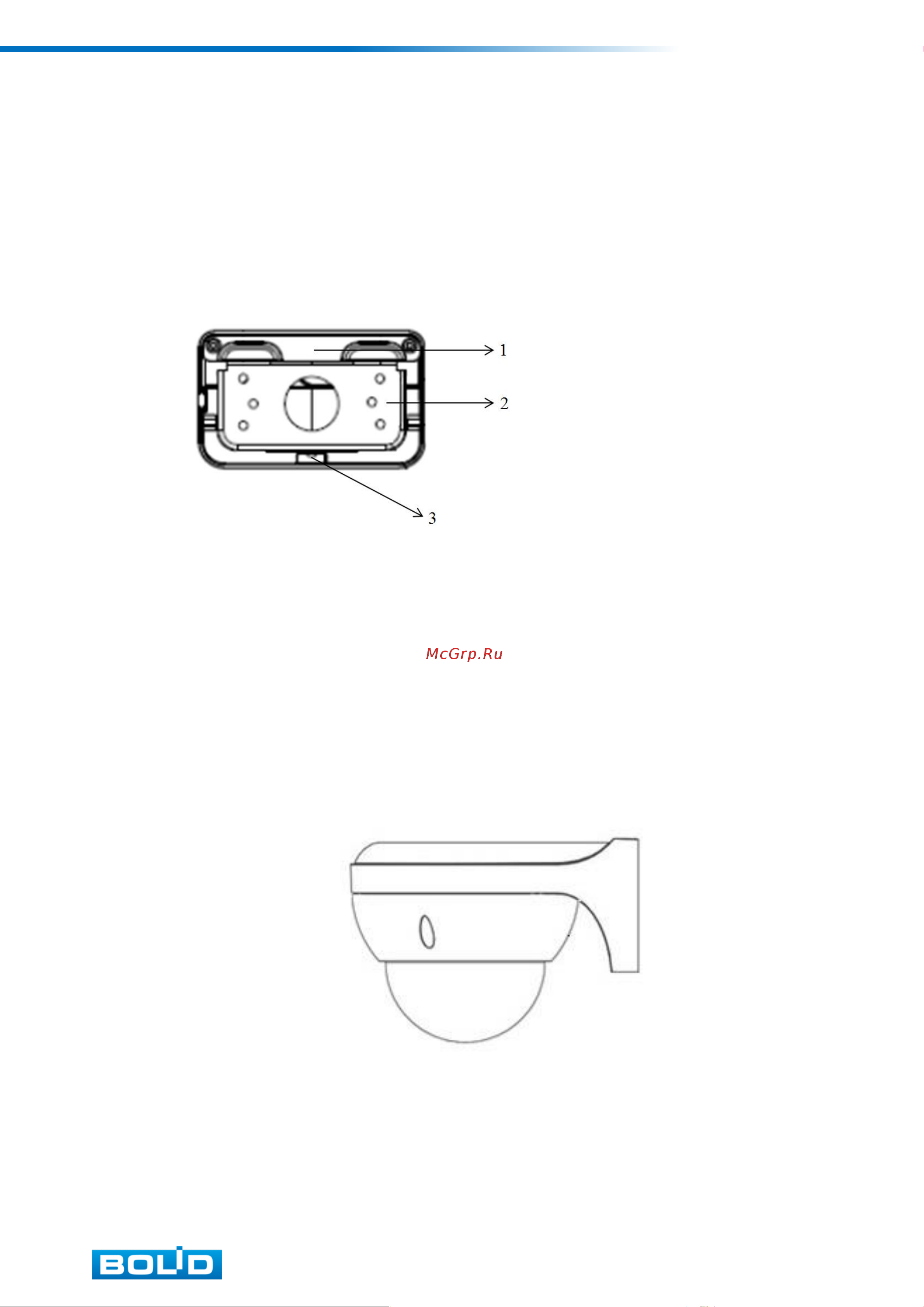

Рисунок 5.5

5.5.6 Используя шурупы из комплекта поставки кронштейна, закрепите монтажную

пластину кронштейна на установочной поверхности.

5.5.7 Присоедините монтажную пластину к кронштейну и затяните фиксирующий

винт.

5.5.8 Снимите корпус видеокамеры.

5.5.9 Подключите соединительные провода (разъемы) как указано в разделе 6

«Подключение изделия» настоящего руководства. Неверное соединение может привести к

повреждению и/или неправильному функционированию оборудования. После подключе-

ния аккуратно протолкните провода внутрь кронштейна.

5.5.10 Прикрепите монтажное основание видеокамеры к кронштейну, наденьте

корпус на устройство и закрепите болтами (рис.5.6).

Рисунок 5.6

5.8 Демонтаж видеокамеры

Демонтаж изделия производится в обратном порядке.

−

Кронштейн

−

Монтажная пластина

кронштейна

−

Фиксирующий винт

кронштейна
