VCG-812. Руководство по эксплуатации 12

АЦДР.202119.029 РЭ

5.4.2 Прикрепите монтажное основание видеокамеры к установочной поверхности

с помощью шурупов из комплекта поставки (рис.5.3). Подключите соединительные про-

вода (разъемы) как указано в разделе 6 «Подключение изделия» настоящего руководства.

Неверное соединение может привести к повреждению и/или неправильному функциони-

рованию оборудования.

5.4.3 Наденьте корпус видеокамеры (рис.5.3).

−

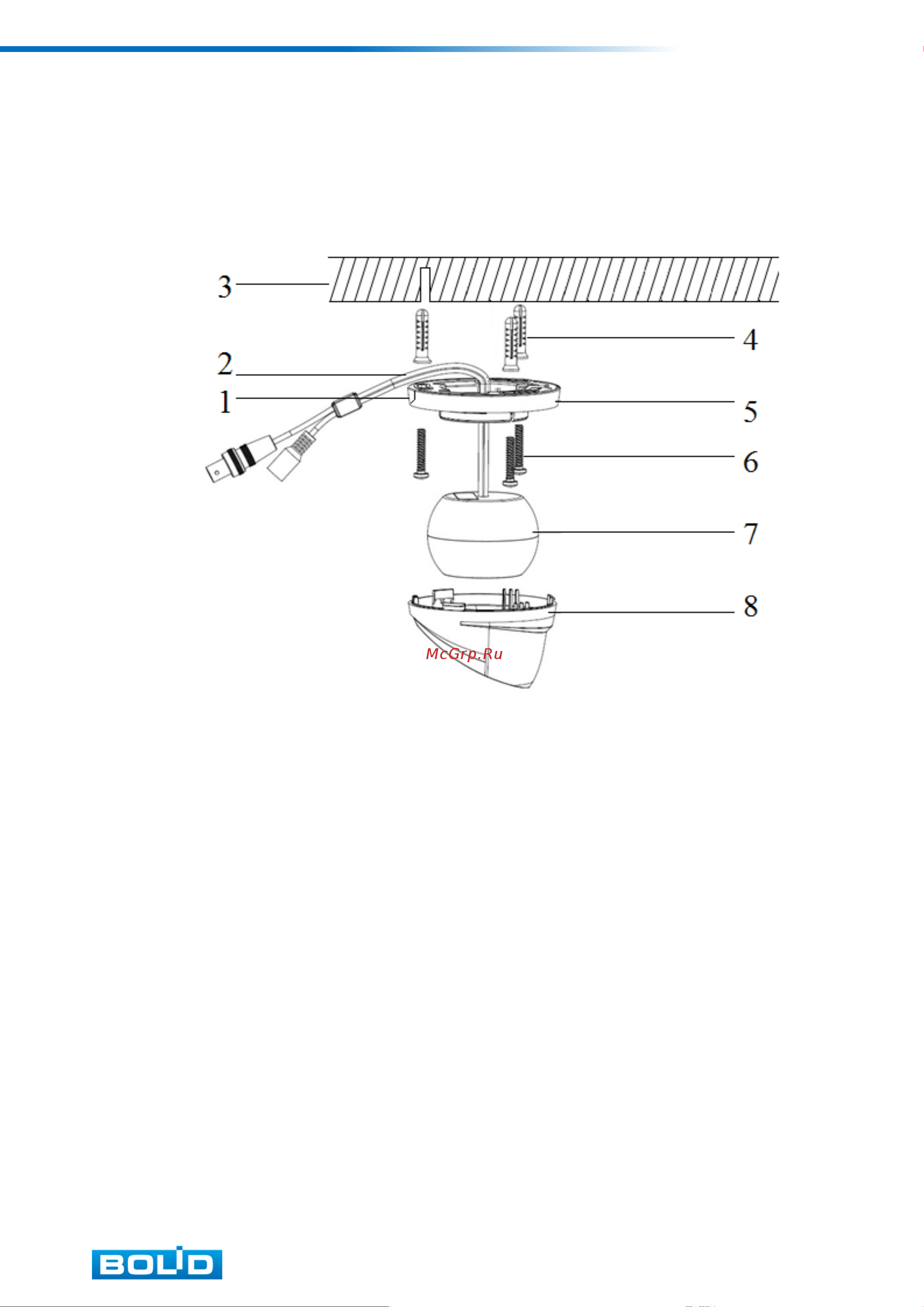

U−образное отверстие для вывода кабеля сбоку

−

Кабель

−

Установочная поверхность

−

Дюбель 6×25 (3 шт.)

−

Монтажное основание видеокамеры

−

Шуруп 4×25 (3 шт.)

−

Видеокамера (устройство)

−

Корпус устройства

Рисунок 5.3

5.5 Демонтаж видеокамеры

Демонтаж изделия производится в обратном порядке.

6 ПОДКЛЮЧЕНИЕ ИЗДЕЛИЯ

6.1 Используя соответствующие провода, как указано на маркировке, подключите

их к блоку питания, который идет в комплекте. Схема подключения представлена на ри-

сунке 6.1. Неверное соединение может привести к повреждению и/или неправильному

функционированию оборудования.

6.2 Используя коаксиальный кабель 75-3 с разъемами BNC, подключите видеока-

меру к аналоговому видеорегистратору для передачи видеосигнала. Максимальное рас-
