VCG-812. Руководство по эксплуатации 13

АЦДР.202119.029 РЭ

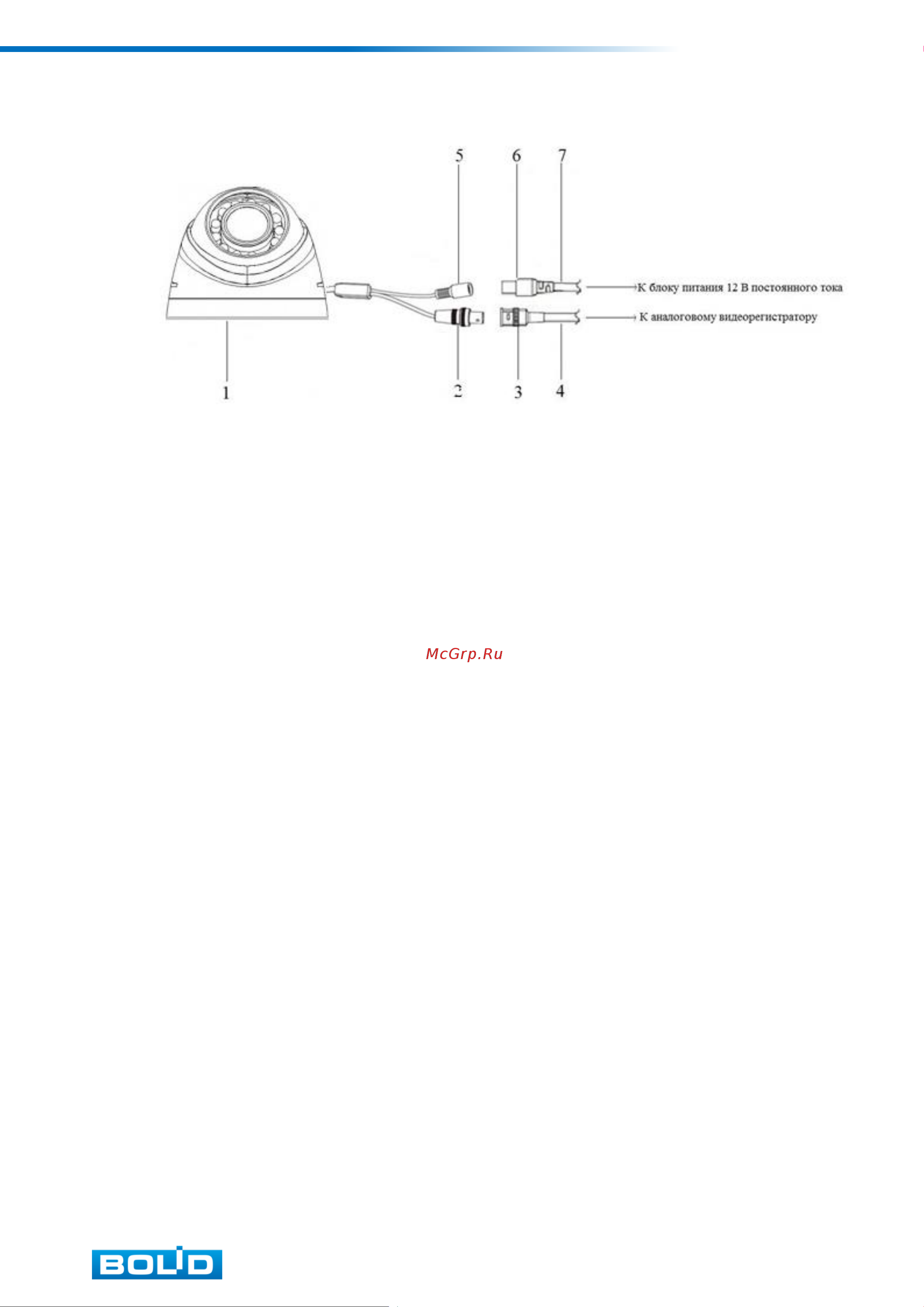

стояние 500 м. Схема подключения представлена на рисунке 6.1. Неверное соединение

может привести к повреждению и/или неправильному функционированию оборудования.

−

Видеокамера

−

Разъем BNC (гнездо)

−

Разъем BNC (коннектор)

−

Коаксиальный кабель 75-3

−

Разъем питания (коннектор)

−

Разъем питания (гнездо)

−

Кабель питания

Рисунок 6.1

7 ПОДГОТОВКА К РАБОТЕ

7.1 Включение видеокамеры и вход в OSD-меню

7.1.1 Включите блок питания, включите видеорегистратор. Контроль работы ви-

деокамеры производится путем визуального контроля изображения на экране монитора,

подключенного к видеорегистратору.

7.1.2 Настройка видеокамеры осуществляются с помощью экранного OSD-меню,

отображаемого поверх основного изображения, поступающего с видеокамеры на мони-

тор. Войдите в OSD-меню, для чего:

 в интерфейсе аналогового видеорегистратора BOLID, в поле необходимой

видеокамеры, нажмите правую кнопку мыши и выберите пункт «PTZ» (рис.7.1).
