NORM (ждущий): в данном режиме запуск генератора развертки

производится при наличии входного сигнала, превышающего

некоторое пороговое значение. Необходимый уровень запуска

развертки устанавливается ручкой «TRIG LEVEL» (27). Генератор

развертки формирует только один ход луча. Повторный запуск

генератора производится при поступлении очередного сигнала с

необходимым уровнем. В режиме «NORM» луч на экране осциллографа

без входного сигнала не отображается.

В режиме ADD и режиме синхронизации «NORM» луч не

отображается, до тех пор пока результирующий сигнал (сумма

сигналов) не превысит пороговое значение.

«TV-V» - режим выделения полей из полного видеосигнала (ТВ-

сигнала). В данном режиме схема синхронизации выделяет кадровые

синхроимпульсы и на экране отображается осциллограмма одного

или нескольких полей ТВ-сигнала. Длительность развертки для

отображения одного и и двух полей телевизионного сигнала

рекомендуется установить в положение 2мс/дел и 5 мс/дел

соответственно.

«TV-H» Перевод переключателя «MODE» в положение «TV-H»

позволяет выделять строчные синхроимпульсы из полного

видеосигнала. Данный режим позволяет просматривать

осциллограммы ТВ-строк. Для корректного просмотра осциллограмм

рекомендуется устанавливать коэффициент развертки в положение

10 мкс/дел. Для удобства просмотра осциллограмм отображаемую

длину строки можно изменить ручкой «SWP.VAR».

Синхронизация производится отрицательным фронтом

сигнала. Пример осциллограммы показан на рисунке 5.

«SINGLE» Режим одиночного запуска развертки. Для запуска

развертки необходимо нажать кнопку «TRIG».

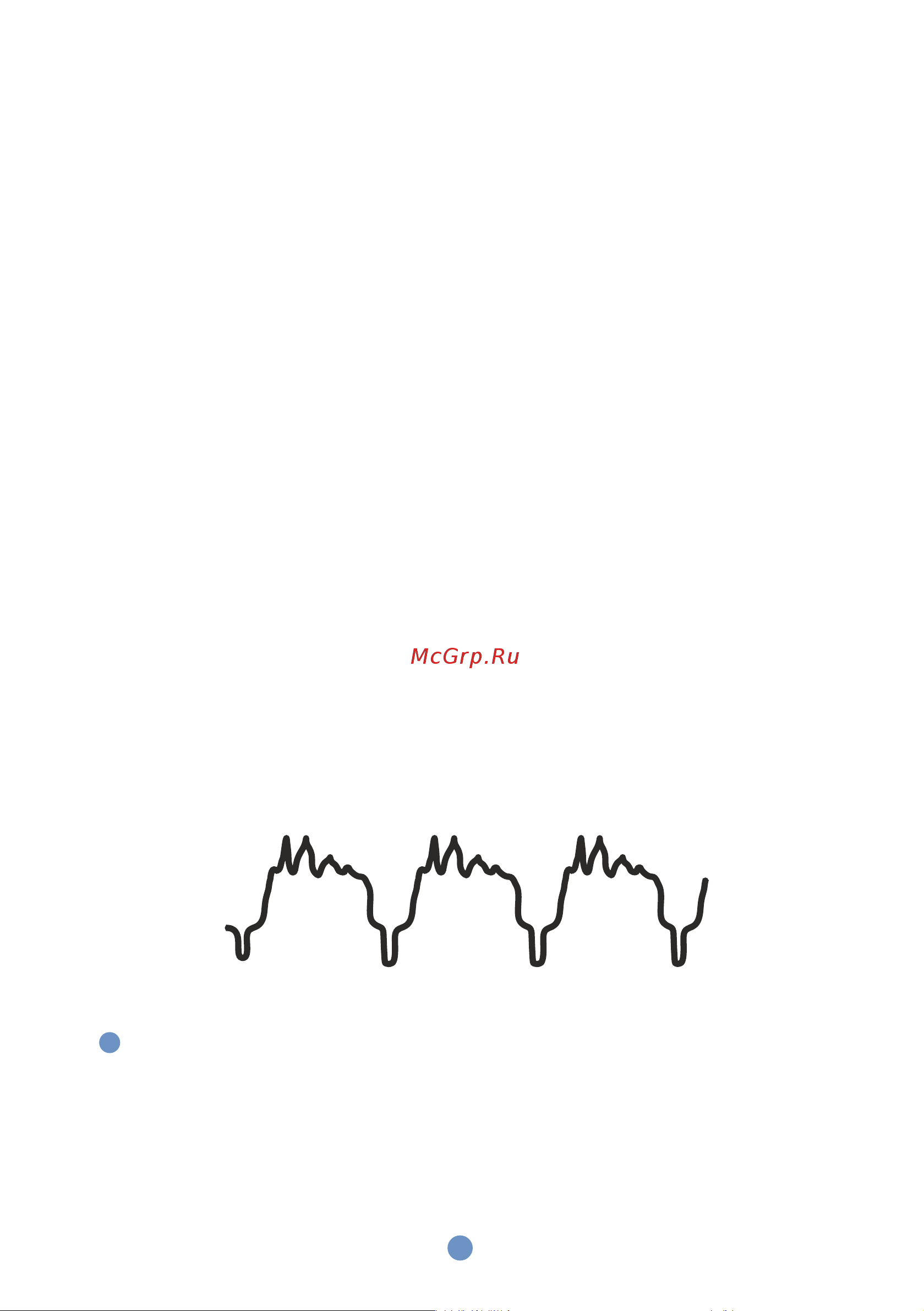

Рисунок 5. Осциллограмма строк ТВ-сигнала.

ФУНКЦИИ ПЕРЕКЛЮЧАТЕЛЯ SOURCE

Переключатель SOURCE используется для выбора источника

синхронизации.

ALT: в одноканальном режиме в качестве источника синхронизации

выбирается сигнал канала 2, в двухканальном режиме поочередно от

канала 1 и канала 2.

СН 1: в одноканальном режиме и в двухканальном режиме в качестве

источника синхронизации выбирается сигнал канала 1.
