Уровень

Отрицательный

наклон

Положительный

наклон

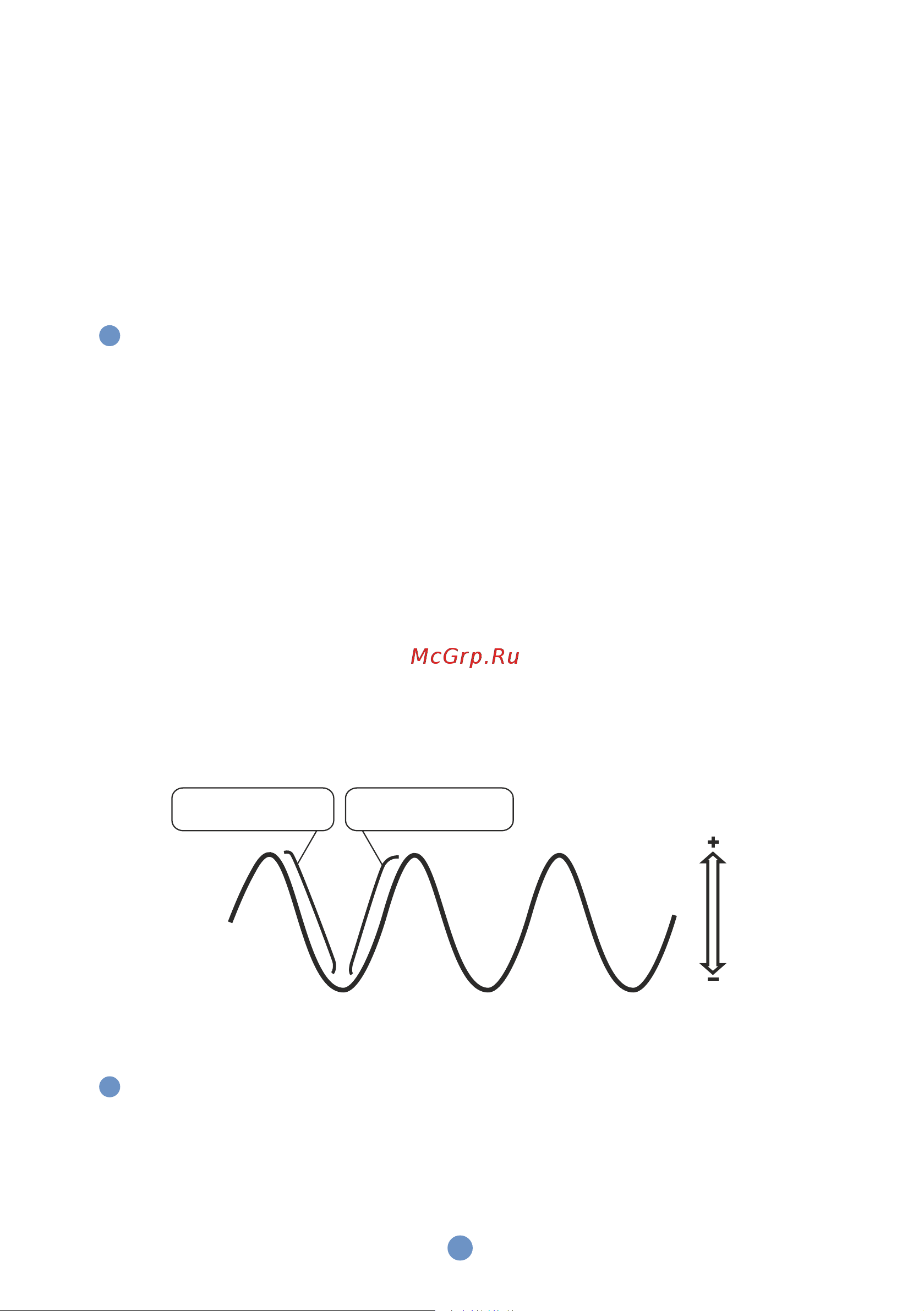

Рисунок 6. Иллюстрация полярности (фронтов)

запуска синхронизации.

СН 2: в одноканальном режиме и в двухканальном режиме в качестве

источника синхронизации выбирается сигнал канала 2.

EXT: Развёртка запускается внешним сигналом, который подаётся на

вход «TRIG IN». В данном режиме схемы синхронизации развёртка

синхронизируется внешним сигналом, что позволяет исследовать

сигналы различающиеся по амплитуде и частоте.

LINE: В данном режиме для синхронизации используется сигнал сети

переменного тока. Данный режим синхронизации эффективен в случае,

когда форма измеряемого сигнала коррелирована с сигналом сети

питания (выпрямители).

LINE: В данном режиме для синхронизации используется сигнал сети

переменного тока. Данный режим синхронизации эффективен в случае,

когда форма измеряемого сигнала коррелированна сигналом сети

питания.

Выбор полярности и установка уровня запускающего сигнала:

Запуск развертки производится при достижении входного сигнала

некоторого порогового значения. Вращая ручку «LEVEL» блока

«TRIGGER», установите необходимый уровень запуска. При

исследовании синусоидального сигнала начальная фаза может быть

изменена. Вращением ручки «LEVEL» можно добиться синхронизации

сигнала от пика до пика.

SLOPE: Данные переключатель выбирает полярность сигнала

синхронизации.

Когда переключатель «SLOPE» находится в положении "+", развёртка

запускается передним фронтом (положительный наклон) сигнала. В

положении «-» запуск схемы развертки производится задним фронтом

сигнала (отрицательный наклон) соответственно. Выбор полярности

сигнала показан на рисунке 6

УСТАНОВКА ВРЕМЕНИ РАЗВЕРТКИ.

Установите переключатель время/дел в такое положение, при

котором на экране будет отображается необходимое число периодов

сигнала. Если требуется просмотр большего количества периодов

сигнала - уменьшите время развертки. В случае, если на экране

отображается только прямая линия, увеличьте время развертки.
